| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | ADSS |
كابل هاي آبي و مقاوم به شكسته شدن
توضیحات
دفاع لایه ای از لوله پلاستیکی با ماژول بالا با یک ترکیب ضد آب به تقویت کفلار
این مواد ضد آب، از رطوبت محافظت می کنند و از حفاظت از فیبر ها اطمینان می دهند.
این پوشش به عنوان یک لایه محافظ نهایی عمل می کند و مقاومت کابل را در برابر تهدیدات محیطی خارجی تقویت می کند.
طراحی جامع اطمینان از قابلیت اطمینان و طول عمر کابل در شرایط چالش برانگیز است.
درخواست
این مشخصات جزئیات معیارهای اساسی مربوط به کابل های یک جیک تمام دایلکتریک (ADSS) را بیان می کند.
که به طور خاص برای استفاده در دستگاه های هوا یا کانال طراحی شده اند.
ویژگی ها
1 عملکرد مکانیکی و دمایی قابل اعتماد: اطمینان از عملکرد کابل باقی می ماند
ثابت با وجود استرس های مختلف محیط زیست، تضمین قابلیت اطمینان در سراسر مختلف
دما و فشار مکانیکی.
2 لوله گشوده مقاوم به هیدرولیز: شامل یک لوله قوی است که به هیدرولیز مقاومت می کند،
این امکان را به کابل می دهد تا حتی در شرایط مرطوب یا مرطوب در طول مدت طولانی عملکرد خود را حفظ کند.
دوره های معین.
3 ترکیبات پر کردن لوله های تخصصی: دوام و عملکرد فیبر را با استفاده از یک
مرکب فرمولی شده در داخل لوله، که حفاظت ضروری از الیاف بسته شده را در برابر
آسیب های احتمالی.
4 مقاومت و انعطاف پذیری ترکیب شده: توانایی کابل را در مقاومت در برابر فشار بدون تضعیف
انعطاف پذیری آن را افزایش می دهد، اجازه می دهد روش های نصب متنوع در حالی که دوام آن را تضمین می کند.
5 افزایش قدرت کششی با سیم های فولادی موازی: استفاده از دو سیم فولادی موازی برای تقویت
مقاومت کششی کابل، تضمین انعطاف پذیری و پایداری بیشتر، به ویژه تحت تنش.
6 طراحی کامپکت و سبک وزن: طراحی شده برای نصب آسان و کاربر پسند با توجه به
ساختار سبک وزن و جمع و جور، آسان تر کردن دستکاری و استفاده در تنظیمات مختلف.

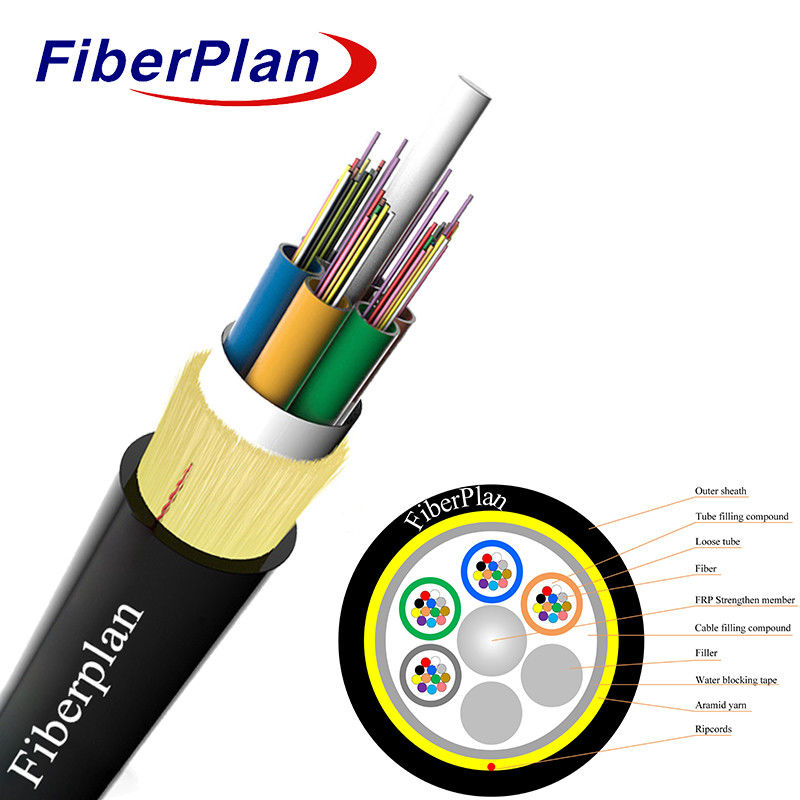

جزئیات ساخت کابل
| تعداد فیبر | 2-144 هسته | |||||||
| موانع رطوبت | نوار ضد آب | |||||||
| لوله های گسسته و عناصر پرکننده | مواد | PBT | ||||||
| قطر | 2.2mmF±0.3 میلی متر | |||||||
| عضو نیروی مرکزی | مواد | FRP | ||||||
| اندازه | 2.0mm±0.1 میلی متر | |||||||
| پارچه | پارچه دوپونت کلوور (۸ عدد) | |||||||
| اسپان | 50 تا 150 متر | |||||||
| قطر کل کابل | 15.0mm±0.3 میلی متر | |||||||
| لوله گشاده | مواد | PBT | ||||||
| قطر | Ф2.2 ((خارج/درونی) | |||||||
| وزن کابل در کیلومتر | ۶۵ کیلوگرم/ کیلومتر | |||||||
| پوشش بیرونی | مواد | PE | ||||||
| ضخامت | 1.8±0.2mm | |||||||
| وزن کابل در کیلومتر | 105kg/km | |||||||
رنگ فیبر
|
تعداد فیبر 12 هسته در هر لوله |
1 | 2 | 3 | 4 | 5 | 6 |
| آبی | نارنجی | سبز | قهوه ای | خاکستری | سفید | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| قرمز | سیاه | زرد | بنفش | صورتی | آب | |
| رنگ 13 ~ 24 با یک ردیاب سیاه نشان داده خواهد شد. برای رنگ سیاه نیازی به ردیاب سیاه نشان داده نشده است، به جای رنگ طبیعی استفاده می شود. | ||||||
مشخصات مکانیکی کابل
| پست ها | توضیحات | ||||||
| دمای نصب ((°C) | -15 ~ +60 | ||||||
| دمای کار (°C) | -40 ~ +70 | ||||||
| کمترین شعاع خم شدن ((ملم) | بلندمدت | 10D | |||||
| کوتاه مدت | 20D | ||||||
| مقاومت کششی مجاز ((N) | بلندمدت | 600 | |||||
| کوتاه مدت | 1500 | ||||||
| بار خرد ((N/100mm) | بلندمدت | 300 | |||||
| کوتاه مدت | 1000 | ||||||
ویژگی فیبر
| سبک فیبر | واحد | SM G652 |
SM G652D |
ام ام 50/125 |
ام ام 62.5/125 |
ام ام OM3-300 |
|
| وضعیت | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ضخامت | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.۰/۱0 | .... | .... | |||
| افسردگی | 1550nm | Ps/ ((nm*km) | .... | ≤18 | .... | .... | افسردگی |
| 1625nm | Ps/ ((nm*km) | .... | ≤22 | .... | .... | ||
| پهنای باند | 850nm | MHZ.KM | .... | .... | 400 پوند | ¥160 | پهنای باند |
| 1300nm | MHZ.KM | .... | .... | 800 پوند | ¥500 | ||
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | 1302 پوند ≤1322 |
.... | .... | 1295 پوند، ≤1320 |
|
| شیب صفر فشار | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| ارزش پیوند طراحی PMD | سلام2* کیلومتر) | ≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موج قطع فیبر λc | nm | ¥ 1180 ≤1330 |
1180 پوند ≤1330 |
.... | .... | .... | |
| طول موج قطب کابل λcc | nm | ≤1260 | ≤1260 | .... | .... | .... | |
| MFD | 1310nm | امم | 9.2±0.3 | 9.2±0.3 | .... | .... | .... |
| 1550nm | امم | 10.4±0.4 | 10.4±0.4 | .... | .... | .... | |
| ارقام گشایش ((NA) |
.... | .... | 0.200±0.015 | 0.275±0.010 | 0.200±0.010 | ||
| مرحله ((معادل دو طرفه اندازه گیری) |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| نامنظمیت در فیبر طول و نقطه |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم تداوم | |||||||
| پخش مجدد تفاوت ضریب |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| یکنواخت خفیف | dB/km | ≤0.01 | ≤0.01 | ||||
| دیمتر هسته | امم | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| قطر پوشش | امم | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر پوشش | امم | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| پوشش/چافینچ خطای متمرکز |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| پوشش غیر گردی | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطای محوری بودن هسته / پوشش | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| شعاع پیچ و تاب | امم | ≤3 | ≤3 | .... | .... | .... | |
