| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | ADSS |
کابل فیبر نوری چند هسته ای چند حالت ADSS
توضیحات
کابل فیبر نوری ADSS (All-Dielectric Self-Supporting) به طور خاص برای استفاده از کابل های فیبر نوری در حال حاضر طراحی شده است.
برج های انتقال ولتاژ برای نصب. مزایای آن عبارتند از مقرون به صرفه، آسان ساخت،
امنیت بالا و نگهداری ساده
کابل ADSS که به طور گسترده ای در سراسر جهان استفاده می شود، به دلیل قابلیت
انعطاف پذیری و قابلیت اطمینان.
درخواست
* وضعیت واقعی خطوط برق بالا در هنگام طراحی کابل ADSS به طور کامل در نظر گرفته می شود
طراحی شده.
* برای خطوط برق فوقانی زیر 110kV، پوشش بیرونی PE اعمال می شود.
* برای خطوط برق برابر یا بالاتر از 110kV، پوشش بیرونی AT اعمال می شود.
* طراحی اختصاصی مقدار آریام و فرآیند رشته بندی می تواند تقاضا را در امتداد های مختلف برآورده کند.
ویژگی ها
* ضخامت و پراکندگی بسیار کم به دلیل طراحی دقیق و کنترل طول بیش از حد، تضمین
عملکرد مکانیکی و زیست محیطی قابل توجه.
*ساخت غیر فلزی آسان تر می کند تا کابل بدون قطع سیستم های برق قرار گیرد.
*استفاده از رشته های آرمید با قدرت بالا به عنوان یک عضو قدرت، مقاومت کششی برتر را فراهم می کند،
قطر کوچک و کابل سبک مناسب برای شرایط آب و هوایی مختلف و طول نصب.
*پوشش خارجی AT (ضد ردیابی) اختیاری قابلیت مقاومت عالی در برابر فرسایش الکتریکی را ارائه می دهد.

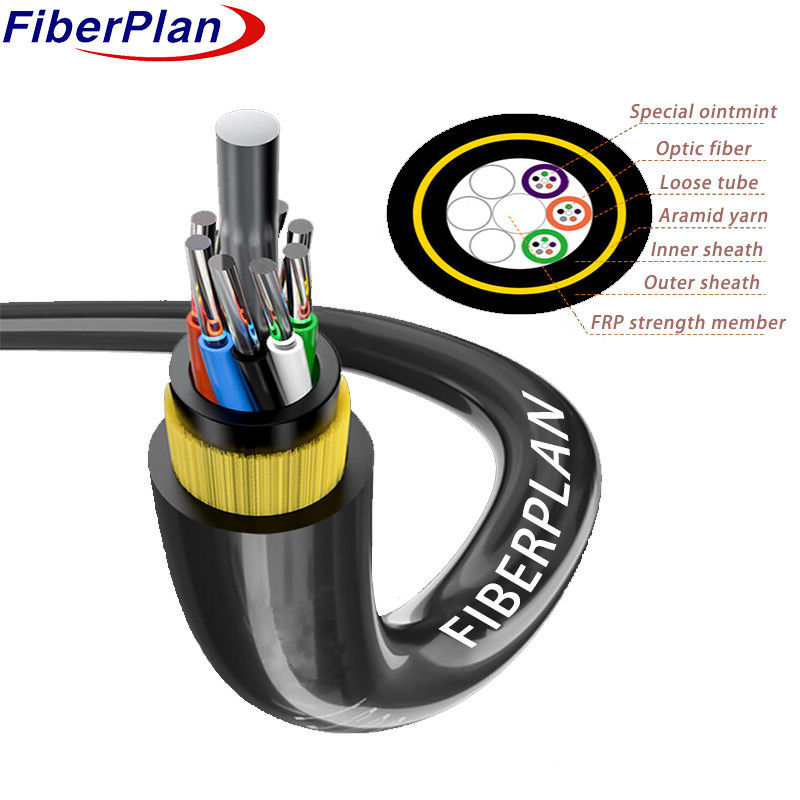

جزئیات ساخت کابل
| تعداد فیبر | ۲۴ تا ۱۴۴ هسته | |||||||
| طناب پر کردن | 2.0mm | |||||||
| موانع رطوبت | سیستم مسدود کننده آب | |||||||
| عضو نیروی مرکزی | مواد | FRP/FRP با PE | ||||||
| اندازه | 2.2 میلی متر | |||||||
| پر کردن لوله | ترکیب پر کردن لوله | |||||||
| پرکننده | لوله PP/ لوله PVC | |||||||
| پوشش داخلی | مواد | PE | ||||||
| لوله گشاده | مواد | PBT | ||||||
| قطر | Ф2.2mm ((خارج/داخل) | |||||||
| پوشش بیرونی | مواد | PE/HDPE | ||||||
| قطر | 12±0.1 میلی متر | |||||||
رنگ فیبر
|
تعداد فیبر 8 هسته ها در هر لوله |
1 | 2 | 3 | 4 | 5 | 6 |
| آبی | نارنجی | سبز | قهوه ای | خاکستری | سفید | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| قرمز | سیاه | زرد | بنفش | صورتی | آب | |
| رنگ 13 ~ 24 با یک ردیاب سیاه نشان داده می شود. برای رنگ سیاه نیازی به ردیاب سیاه نشان داده نشده است، به جای رنگ طبیعی استفاده می شود. | ||||||
مشخصات مکانیکی کابل
| هسته | قطر کابل | وزن | |||||
| 2 هسته به 60 هسته | 11±0.4 میلی متر | 120±5kg/km | |||||
| ۷۲ هسته | 12±0.4 میلی متر | 140±5kg/km | |||||
| 96core | 13.5±0.5mm | 170±6kg/km | |||||
| ۱۴۴ هسته | 14.5±0.5mm | 200±8kg/km | |||||
| حداکثر ولتاژ کار روزانه | 88kN | ||||||
| حداکثر، تنش کاری مجاز | 32.7KN | ||||||
| ماژول انعطاف پذیری | 38KN/mm2 | ||||||
| کمترین شعاع خم شدن ((ملی متر) | عملیات | ۲۴۰ میلی متر | |||||
| نصب | ۳۹۰ میلی متر | ||||||
| بار اضافی | بار اضافی 0.5% ~ 0.7% | ||||||
| یخ | 5 میلی متر | ||||||
| سرعت باد | 35 متر در ثانیه | ||||||
ویژگی فیبر
| سبک فیبر | واحد | SM G652 |
SM G652D |
ام ام 50/125 |
ام ام 62.5/125 |
ام ام OM3-300 |
|
| وضعیت | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ضخامت | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.۰/۱0 | .... | .... | |||
| افسردگی | 1550nm | Ps/ ((nm*km) | .... | ≤18 | .... | .... | افسردگی |
| 1625nm | Ps/ ((nm*km) | .... | ≤22 | .... | .... | ||
| پهنای باند | 850nm | MHZ.KM | .... | .... | 400 پوند | ¥160 | پهنای باند |
| 1300nm | MHZ.KM | .... | .... | 800 پوند | ¥500 | ||
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | 1302 پوند ≤1322 |
.... | .... | 1295 پوند، ≤1320 |
|
| شیب صفر فشار | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| ارزش پیوند طراحی PMD | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موج قطع فیبر λc | nm | ¥ 1180 ≤1330 |
1180 پوند ≤1330 |
.... | .... | .... | |
| سفت کردن کابل طول موج λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| MFD | 1310nm | امم | 9.2±0.4 | 9.2±0.4 | .... | .... | .... |
| 1550nm | امم | 10.4±0.6 | 10.4±0.6 | .... | .... | .... | |
| ارقام گشایش ((NA) |
.... | .... | 0.200±0.05 | 0.275±0.05 |
0.200±0.05 |
||
| مرحله ((معادل دو طرفه اندازه گیری) |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| نامنظمیت در فیبر طول و نقطه |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم تداوم | |||||||
| پخش مجدد تفاوت ضریب |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| یکنواخت خفیف | dB/km | ≤0.01 | ≤0.01 | ||||
| دیمتر هسته | امم | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| قطر پوشش | امم | 125.0±0.05 | 125.0±0.05 | 125.0±0.05 | 125.0±0.05 | 125.0±0.05 | |
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر پوشش | امم | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| پوشش/چافینچ خطای متمرکز |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| پوشش غیر گردی | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطای محوری بودن هسته / پوشش | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| شعاع پیچ و تاب | امم | ≤4 | ≤4 | .... | .... | .... | |
