تمام کابل های خودپذیر دی الکتریک
>
|
|
| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | ADSS |

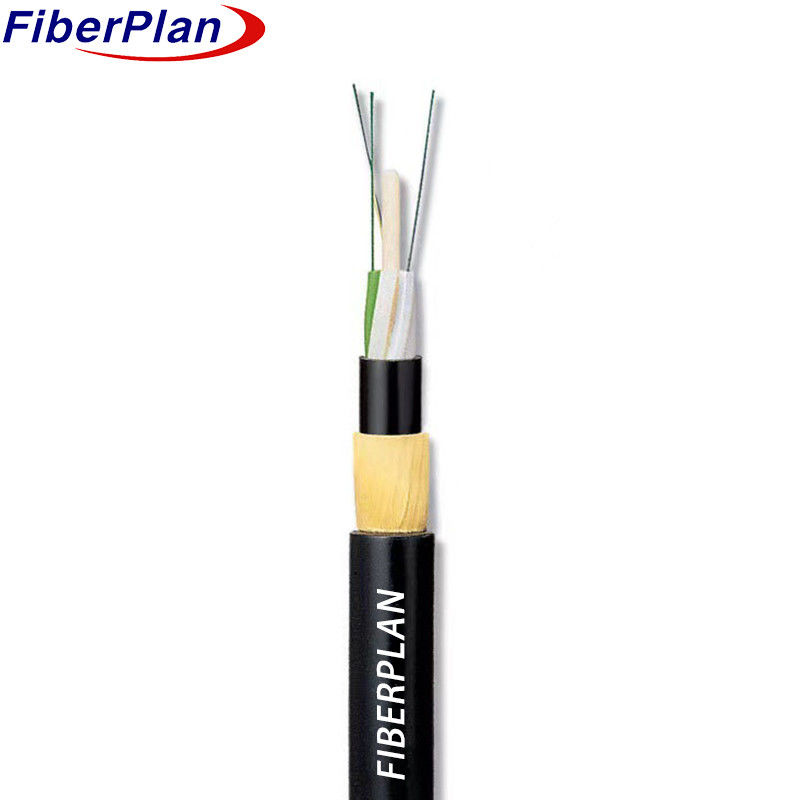

دو جاکت کفلار نخ تقویت خود پشتیبانی کابل ADSS فیبر
کابل نوری
توضیحات
کابل ADSS از یک ساختار لوله گشاده استفاده می کند که فیبر های داخل پلاستیک مولوس بالا را در خود جای داده است.
حاوی یک ترکیب پرکننده مقاوم در برابر آب هستند و در اطراف یک پلاستیک تقویت شده با فیبر (FRP) ترتیب داده شده اند.
این مجموعه یک هسته دایره ای فشرده را تشکیل می دهد.
بعد از پر کردن هسته کابل، یک پوشش داخلی نازک PE دریافت می کند.
برای افزایش قدرت، روی این پوشش قرار می گیرد و در نهایت، کابل با پوشش بیرونی PE یا AT تکمیل می شود.
درخواست
1 طرح های کابل ADSS به ویژگی های خطوط برق هوایی موجود پاسخ می دهند.
2 پوشش های بیرونی PE برای خطوط زیر 110kV استفاده می شود؛ پوشش های AT برای 110kV و بالاتر.
3 مقدار آریام و تکنیک های رشته بندی متناسب با نیازهای مختلف طول می کشد.
ویژگی ها
• بدون قطع برق نصب می شود و خدمات بدون وقفه را تضمین می کند.
• سبک وزن و قطر کوچک، به حداقل رساندن فشار از یخ، باد، و برج / backprop بار.
• برای طول عمر 30 سال طراحی شده و قابلیت اطمینان طولانی مدت را ارائه می دهد.
• دارای مقاومت کششی و عملکرد دمایی عالی است.
جزئیات ساخت کابل
| تعداد فیبر | ۲۴ تا ۱۴۴ هسته | |||||||
| طناب پر کردن | 2.0mm | |||||||
| موانع رطوبت | سیستم مسدود کننده آب | |||||||
| عضو نیروی مرکزی | مواد | FRP/FRP با PE | ||||||
| اندازه | 2.1 میلی متر | |||||||
| پر کردن لوله | ترکیب پر کردن لوله | |||||||
| پرکننده | لوله PP/ لوله PVC | |||||||
| پوشش داخلی | مواد | PE | ||||||
| لوله گشاده | مواد | PBT | ||||||
| قطر | Ф2.2mm ((خارج/داخل) | |||||||
| پوشش بیرونی | مواد | PE/HDPE | ||||||
| قطر | 11±0.2 میلی متر | |||||||
رنگ فیبر
|
تعداد فیبر 8 هسته ها در هر لوله |
1 | 2 | 3 | 4 | 5 | 6 |
| آبی | نارنجی | سبز | قهوه ای | خاکستری | سفید | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| قرمز | سیاه | زرد | بنفش | صورتی | آب | |
| رنگ 13 ~ 24 با یک ردیاب سیاه نشان داده می شود. برای رنگ سیاه نیازی به ردیاب سیاه نشان داده نشده است، به جای رنگ طبیعی استفاده می شود. | ||||||
مشخصات مکانیکی کابل
| هسته | قطر کابل | وزن | |||||
| 2 هسته به 60 هسته | 12±0.2 میلی متر | 140±3kg/km | |||||
| ۷۲ هسته | 13±0.2 میلی متر | 190±3kg/km | |||||
| 96core | 14.5±0.2mm | 220±3kg/km | |||||
| ۱۴۴ هسته | 16.5±0.2mm | ۲۴۰±۳ کیلوگرم در کیلومتر | |||||
| حداکثر ولتاژ کار روزانه | 88kN | ||||||
| حداکثر، تنش کاری مجاز | 32.7KN | ||||||
| ماژول انعطاف پذیری | 37KN/mm2 | ||||||
| کمترین شعاع خم شدن ((ملی متر) | عملیات | ۲۴۰ میلی متر | |||||
| نصب | ۳۹۰ میلی متر | ||||||
| بار اضافی | بار اضافی 0.5% ~ 0.7% | ||||||
| یخ | 5 میلی متر | ||||||
| سرعت باد | 35 متر در ثانیه | ||||||
ویژگی فیبر
| سبک فیبر | واحد | SM G652 |
SM G652D |
ام ام 50/125 |
ام ام 62.5/125 |
ام ام OM3-300 |
|
| وضعیت | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ضخامت | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.۰/۱0 | .... | .... | |||
| افسردگی | 1550nm | Ps/ ((nm*km) | .... | ≤18 | .... | .... | افسردگی |
| 1625nm | Ps/ ((nm*km) | .... | ≤22 | .... | .... | ||
| پهنای باند | 850nm | MHZ.KM | .... | .... | 400 پوند | ¥160 | پهنای باند |
| 1300nm | MHZ.KM | .... | .... | 800 پوند | ¥500 | ||
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | 1302 پوند ≤1322 |
.... | .... | 1295 پوند، ≤1320 |
|
| شیب صفر فشار | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| ارزش پیوند طراحی PMD | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موج قطع فیبر λc | nm | ¥ 1180 ≤1330 |
1180 پوند ≤1330 |
.... | .... | .... | |
| سفت کردن کابل طول موج λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| MFD | 1310nm | امم | 9.2±0.4 | 9.2±0.4 | .... | .... | .... |
| 1550nm | امم | 10.4±0.8 | 10.4±0.8 | .... | .... | .... | |
| ارقام گشایش ((NA) |
.... | .... | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| مرحله ((معادل دو طرفه اندازه گیری) |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| نامنظمیت در فیبر طول و نقطه |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم تداوم | |||||||
| پخش مجدد تفاوت ضریب |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| یکنواخت خفیف | dB/km | ≤0.01 | ≤0.01 | ||||
| دیمتر هسته | امم | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| قطر پوشش | امم | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر پوشش | امم | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| پوشش/چافینچ خطای متمرکز |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| پوشش غیر گردی | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطای محوری بودن هسته / پوشش | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| شعاع پیچ و تاب | امم | ≤4 | ≤4 | .... | .... | .... | |
