تمام کابل های خودپذیر دی الکتریک
>
|
|
| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | ADSS |

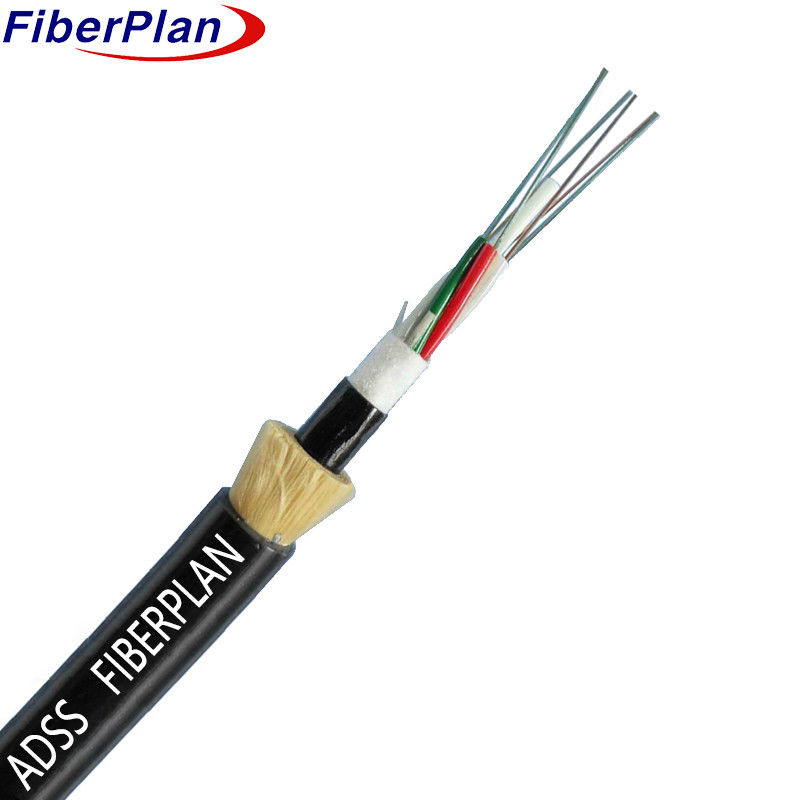

تمام کابلهای فیبر نوری دی الکتریک خود پشتیبانی ADSS
توضیحات
طراحی کابل شامل لوله های پلاستیکی با ماژول بالا است که فیبر ها را در خود جای می دهند و با یک لوله مقاوم در برابر آب پر شده اند.
به علاوه یک لایه اضافی از حفاظت، Kevlar در اطراف این مجمع می پیچد. برای اطمینان از ضد آب
و ساختاری فشرده، یک ماده خنک کننده آب، نخ کفلار را از لوله گشاده جدا می کند.
کابل در یک پوشش پلی اتیلن (PE) با دوام قرار دارد که از عناصر خارجی محافظت می کند.
درخواست
این مشخصات پیش نیازهای کلی برای یک جلیقه ی یکپارچه ی تمام دایلکتریک (ADSS) را مشخص می کند.
کابل های طراحی شده برای نصب هوا یا کانال.
ویژگی ها
عملکرد مکانیکی قابل اعتماد در دمای مختلف
2 لوله گشاده مقاوم به هیدرولیز با قدرت بالا برای دوام.
3 ترکیب مخصوص پر کردن لوله برای محافظت از فیبر های حیاتی
4 مقاومت خرد کردن را با انعطاف پذیری برای نصب همه جانبه تعادل می دهد.
5 مقاومت کششی افزایش یافته توسط دو سیم فولادی موازی فراهم می شود.
6 طراحی کامپکت و سبک برای نصب آسان و کاربر پسند.
جزئیات ساخت کابل
| تعداد فیبر | 2-144 هسته | |||||||
| موانع رطوبت | نوار ضد آب | |||||||
| لوله های گسسته و عناصر پرکننده | مواد | PBT | ||||||
| قطر | 2.1mmF±0.2 میلی متر | |||||||
| عضو نیروی مرکزی | مواد | FRP | ||||||
| اندازه | 1.8 میلی متر±0.1 میلی متر | |||||||
| پارچه | پارچه دوپونت کلوور (۷ عدد) | |||||||
| اسپان | 50 تا 150 متر | |||||||
| قطر کل کابل | 9~11.0 میلی متر±0.3 میلی متر | |||||||
| لوله گشاده | مواد | PBT | ||||||
| قطر | Ф2.2 ((خارج/درونی) | |||||||
| وزن کابل در کیلومتر | ۶۵ کیلوگرم/ کیلومتر | |||||||
| پوشش بیرونی | مواد | PE | ||||||
| ضخامت | 1.5~2.0mm±0.2mm | |||||||
| وزن کابل در کیلومتر | 105kg/km | |||||||
رنگ فیبر
|
تعداد فیبر 12 هسته در هر لوله |
1 | 2 | 3 | 4 | 5 | 6 |
| آبی | نارنجی | سبز | قهوه ای | خاکستری | سفید | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| قرمز | سیاه | زرد | بنفش | صورتی | آب | |
| رنگ 13 ~ 24 با یک ردیاب سیاه نشان داده خواهد شد. برای رنگ سیاه نیازی به ردیاب سیاه نشان داده نشده است، به جای رنگ طبیعی استفاده می شود. | ||||||
مشخصات مکانیکی کابل
| پست ها | توضیحات | ||||||
| دمای نصب ((°C) | -15 ~ +60 | ||||||
| دمای کار (°C) | -40 ~ +70 | ||||||
| کمترین شعاع خم شدن ((ملم) | بلندمدت | 10D | |||||
| کوتاه مدت | 20D | ||||||
| مقاومت کششی مجاز ((N) | بلندمدت | 600 | |||||
| کوتاه مدت | 1500 | ||||||
| بار خرد ((N/100mm) | بلندمدت | 300 | |||||
| کوتاه مدت | 1000 | ||||||
ویژگی فیبر
| سبک فیبر | واحد | SM G652 |
SM G652D |
ام ام 50/125 |
ام ام 62.5/125 |
ام ام OM3-300 |
|
| وضعیت | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ضخامت | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.۰/۱0 | .... | .... | |||
| افسردگی | 1550nm | Ps/ ((nm*km) | .... | ≤18 | .... | .... | افسردگی |
| 1625nm | Ps/ ((nm*km) | .... | ≤22 | .... | .... | ||
| پهنای باند | 850nm | MHZ.KM | .... | .... | 400 پوند | ¥160 | پهنای باند |
| 1300nm | MHZ.KM | .... | .... | 800 پوند | ¥500 | ||
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | 1302 پوند ≤1322 |
.... | .... | 1295 پوند، ≤1320 |
|
| شیب صفر فشار | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| ارزش پیوند طراحی PMD | سلام2* کیلومتر) | ≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موج قطع فیبر λc | nm | ¥ 1180 ≤1330 |
1180 پوند ≤1330 |
.... | .... | .... | |
| طول موج قطب کابل λcc | nm | ≤1260 | ≤1260 | .... | .... | .... | |
| MFD | 1310nm | امم | 9.2±0.3 | 9.2±0.3 | .... | .... | .... |
| 1550nm | امم | 10.4±0.4 | 10.4±0.4 | .... | .... | .... | |
| ارقام گشایش ((NA) |
.... | .... | 0.200±0.015 | 0.275±0.015 | 0.200±0.015 | ||
| مرحله ((معادل دو طرفه اندازه گیری) |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| نامنظمیت در فیبر طول و نقطه |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم تداوم | |||||||
| پخش مجدد تفاوت ضریب |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| یکنواخت خفیف | dB/km | ≤0.01 | ≤0.01 | ||||
| دیمتر هسته | امم | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| قطر پوشش | امم | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر پوشش | امم | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| پوشش/چافینچ خطای متمرکز |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| پوشش غیر گردی | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطای محوری بودن هسته / پوشش | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| شعاع پیچ و تاب | امم | ≤3 | ≤3 | .... | .... | .... | |
