| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | ADSS |

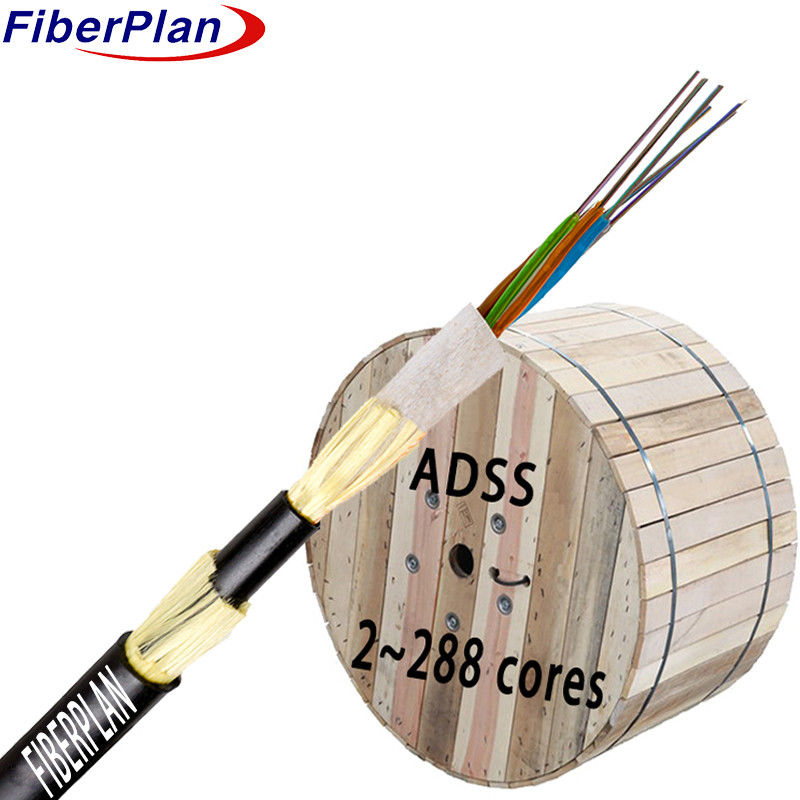

کابل نوری فیبر نوری دو لایه با قدرت بالا
توضیحات
کابل ADSS (تمام دیلکتریک خودپذیر) با توجه به پایداری ساخته شده است.
در داخل لوله های پلاستیکی با مدول بالا، که با یک ترکیب مقاوم در برابر آب محافظت می شوند.
لوله ها، همراه با مواد پرکننده، یک هسته پلاستیکی تقویت شده با فیبر (FRP) را احاطه می کنند و یک دایره قوی و جمع و جور ایجاد می کنند
ترکیب اضافی ساختار را تقویت می کند و پس از آن یک پلی اتیلن نازک (PE) داخلی
برای تقویت مجمع، نخ های آریامید بر روی پوشش داخلی بافت می شوند، افزایش
مقاومت کششی آن. تکمیل کابل یک پوشش بیرونی است، که در مواد PE یا Anti-Tracking (AT) موجود است،
ارائه دفاع جامع در برابر عوامل زیست محیطی، اطمینان از دوام و قابلیت اطمینان حیاتی
برای شبکه های مخابراتی.
درخواست
1 توجه به ولتاژ: طرح های کابل ADSS متناسب با سطوح ولتاژ خط برق بالا هستند.
خطوط کار در زیر 110kV، پوشه های بیرونی پلی اتیلن (PE) انتخاب می شوند که حفاظت کافی را فراهم می کنند.
و عایق برای محیط های ولتاژ پایین.
2 مقاومت در برابر ولتاژ بالا: خطوط برق با ولتاژ 110kV یا بالاتر نیاز به پوشش خارجی ضد ردیابی (AT) در
این ماده به طور خاص برای توانایی آن در ارائه عایق بندی بالا و
در محیط های ولتاژ بالا به طور موثر تحمل می کنند.
3 سفارشی سازی آرامید: مقدار و روش رشته بندی نخ های آرامید در کابل های ADSS به طور عمدی مورد بررسی قرار می گیرند.
این طراحی به صورت سفارشی برای مناسب شدن به امتداد های مختلف بین قطب ها یا پشتیبانی های خطوط برق انجام می شود.
اطمینان از قدرت و انعطاف پذیری کابل در فاصله های مختلف، پاسخگویی به الزامات نصب خاص.
4 بهینه سازی عملکرد: با در نظر گرفتن ولتاژ، شرایط محیطی و پارامترهای نصب،
طراحی کابل ADSS با هدف بهینه سازی عملکرد و دوام است.
توانا قادر به پاسخگویی به خواسته ها و چالش های ارائه شده توسط سطوح مختلف ولتاژ و نصب
سناريوهايي در امتداد خطوط برق هوايي
ویژگی ها
1 عملکرد قوی: کابل های ADSS دارای قدرت مکانیکی استثنایی و انعطاف پذیری در شرایط شدید هستند
درجه حرارت، تضمین قابلیت اطمینان در شرایط چالش برانگیز.
2 لوله های مقاوم در برابر هیدرولیز: کابل ها دارای لوله های نرم با قدرت بالا هستند که در برابر هیدرولیز مقاومت می کنند، حفظ
یکپارچگی فیبرها با محافظت از آنها در برابر آسیب های مربوط به رطوبت.
3 ترکیب پرکننده محافظ: یک ترکیب تخصصی در داخل لوله ها از فیبرها در برابر محیط زیست محافظت می کند
عوامل روانی، طول عمر آنها را افزایش می دهد و عملکرد کلی را افزایش می دهد.
4 مقاومت در برابر خرد و انعطاف پذیری: این کابل ها تعادل بین مقاومت در برابر خرد و انعطاف پذیری را ایجاد می کنند.
اطمینان از مقاومت در برابر فشار در حالی که توانایی خم شدن و سازگاری در طول نصب را حفظ می کنند.
5 افزایش قدرت کششی: سیم های فولادی دوگانه موازی قدرت کششی کابل را تقویت می کنند و باعث می شوند که کابل قوی باشد.
حمایت و ثبات.
6 طراحی مناسب: کابل های ADSS به گونه ای طراحی شده اند که جمع و جور، سبک وزن و نصب آسان باشند و این امکان را فراهم می کنند
استفاده کنندگان با راحتی و آسان بودن استفاده.
جزئیات ساخت کابل
| تعداد فیبر | ۲۴ تا ۱۴۴ هسته | |||||||
| طناب پر کردن | 2.0mm | |||||||
| موانع رطوبت | سیستم مسدود کننده آب | |||||||
| عضو نیروی مرکزی | مواد | FRP/FRP با PE | ||||||
| اندازه | 2.1 میلی متر | |||||||
| پر کردن لوله | ترکیب پر کردن لوله | |||||||
| پرکننده | لوله PP/ لوله PVC | |||||||
| پوشش داخلی | مواد | PE | ||||||
| لوله گشاده | مواد | PBT | ||||||
| قطر | Ф2.2mm ((خارج/داخل) | |||||||
| پوشش بیرونی | مواد | PE/HDPE | ||||||
| قطر | 11±0.2 میلی متر | |||||||
رنگ فیبر
|
تعداد فیبر 8 هسته ها در هر لوله |
1 | 2 | 3 | 4 | 5 | 6 |
| آبی | نارنجی | سبز | قهوه ای | خاکستری | سفید | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| قرمز | سیاه | زرد | بنفش | صورتی | آب | |
| رنگ 13 ~ 24 با یک ردیاب سیاه نشان داده می شود. برای رنگ سیاه نیازی به ردیاب سیاه نشان داده نشده است، به جای رنگ طبیعی استفاده می شود. | ||||||
مشخصات مکانیکی کابل
| هسته | قطر کابل | وزن | |||||
| 2 هسته به 60 هسته | 12±0.2 میلی متر | 140±3kg/km | |||||
| ۷۲ هسته | 13±0.2 میلی متر | 190±3kg/km | |||||
| 96core | 14.5±0.2mm | 220±3kg/km | |||||
| ۱۴۴ هسته | 16.5±0.2mm | ۲۴۰±۳ کیلوگرم در کیلومتر | |||||
| حداکثر ولتاژ کار روزانه | 88kN | ||||||
| حداکثر، تنش کاری مجاز | 32.7KN | ||||||
| ماژول انعطاف پذیری | 37KN/mm2 | ||||||
| کمترین شعاع خم شدن ((ملی متر) | عملیات | ۲۴۰ میلی متر | |||||
| نصب | ۳۹۰ میلی متر | ||||||
| بار اضافی | بار اضافی 0.5% ~ 0.7% | ||||||
| یخ | 5 میلی متر | ||||||
| سرعت باد | 35 متر در ثانیه | ||||||
ویژگی فیبر
| سبک فیبر | واحد | SM G652 |
SM G652D |
ام ام 50/125 |
ام ام 62.5/125 |
ام ام OM3-300 |
|
| وضعیت | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ضخامت | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.۰/۱0 | .... | .... | |||
| افسردگی | 1550nm | Ps/ ((nm*km) | .... | ≤18 | .... | .... | افسردگی |
| 1625nm | Ps/ ((nm*km) | .... | ≤22 | .... | .... | ||
| پهنای باند | 850nm | MHZ.KM | .... | .... | 400 پوند | ¥160 | پهنای باند |
| 1300nm | MHZ.KM | .... | .... | 800 پوند | ¥500 | ||
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | 1302 پوند ≤1322 |
.... | .... | 1295 پوند، ≤1320 |
|
| شیب صفر فشار | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| ارزش پیوند طراحی PMD | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موج قطع فیبر λc | nm | ¥ 1180 ≤1330 |
1180 پوند ≤1330 |
.... | .... | .... | |
| سفت کردن کابل طول موج λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| MFD | 1310nm | امم | 9.2±0.4 | 9.2±0.4 | .... | .... | .... |
| 1550nm | امم | 10.4±0.8 | 10.4±0.8 | .... | .... | .... | |
| ارقام گشایش ((NA) |
.... | .... | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| مرحله ((معادل دو طرفه اندازه گیری) |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| نامنظمیت در فیبر طول و نقطه |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم تداوم | |||||||
| پخش مجدد تفاوت ضریب |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| یکنواخت خفیف | dB/km | ≤0.01 | ≤0.01 | ||||
| دیمتر هسته | امم | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| قطر پوشش | امم | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر پوشش | امم | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| پوشش/چافینچ خطای متمرکز |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| پوشش غیر گردی | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطای محوری بودن هسته / پوشش | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| شعاع پیچ و تاب | امم | ≤4 | ≤4 | .... | .... | .... | |
