| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | ADSS |

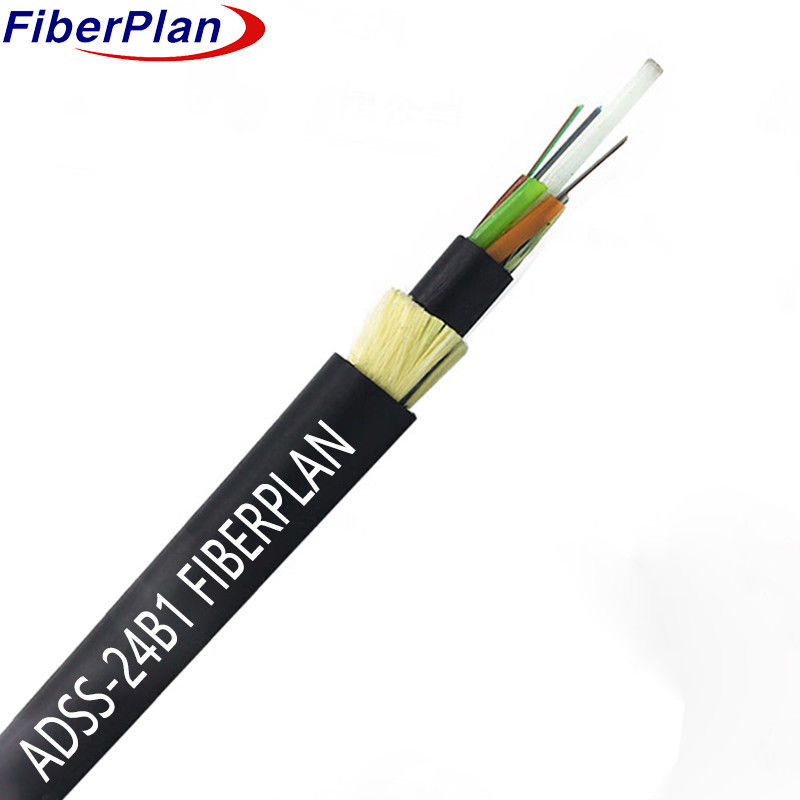

کابل خودپوشنده ADSS با پوشش دوگانه
توضیحات
کابل ADSS از یک طراحی لوله گشاده استفاده می کند، فیبر های خانه را در لوله های پلاستیکی مولوس بالا قرار می دهد
این لوله ها، همراه با مواد پرکننده، در اطراف یک ماده غیر فلزی پیچیده شده اند.
عضو قدرت مرکزی (FRP) برای تشکیل یک هسته کابل دایره ای محکم، که سپس با ترکیب برای
یک پوشش داخلی نازک PE بر روی هسته اعمال می شود، و پس از آن یک لایه از رشته های آریامید برای
در نهایت، کابل با پوشش بیرونی PE یا AT برای حفاظت اضافی و در
-آزاد کردن
درخواست
1 طراحی کابل ADSS با ویژگی های خط برق بالا سازگار است.
2 پوشش بیرونی PE برای خطوط زیر 110kV؛ پوشش AT برای خطوط 110kV +.
3 آرامید و رشته های سفارشی متناسب با نیازهای مختلف است.
ویژگی ها
1 نصب بدون اختلال بدون قطع برق.
2 سبک و کوچک برای کاهش بار یخ، باد، برج و پشتی.
30 سال طول عمر طراحی شده
4 مقاومت کششی و عملکرد درجه حرارت عالی.
پارامترهای طراحی اسمی
| تعداد فیبر | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| تعداد لوله ها | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| میله پرکننده | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| فیبر در هر لوله | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| قطر لوله (± 0.2mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| قطر اسمی (± 0.5mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| لوله گشاده | مواد | PBT | رنگ | طیف استاندارد | |||
| میله پرکننده | مواد | PP | رنگ | سیاه | |||
| حداکثر مقاومت کششی | 4000N | ||||||
| حداکثر بار خرد | 3000N/100mm | ||||||
| حداقل شعاع خم | 10D | ||||||
| طول کشش | 100 متر تا 500 متر | ||||||
| مواد پوشش بیرونی | PE | ||||||
| محدوده دما | -20°C ~ 70°C | ||||||
ویژگی های فیبر
| نوع فیبر | واحد | SM G652D | MM 50/125 | MM 62.5/125 | |||
| شرایط | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| کاهش | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر پوشش | امم | 125±0.4 | 125±0.4 | 125±0.4 | |||
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر پوشش | امم | 242±5 | 242±5 | 242±5 | |||
