کابل فیبر نوری ADSS با عملکرد بالا
توضیحات

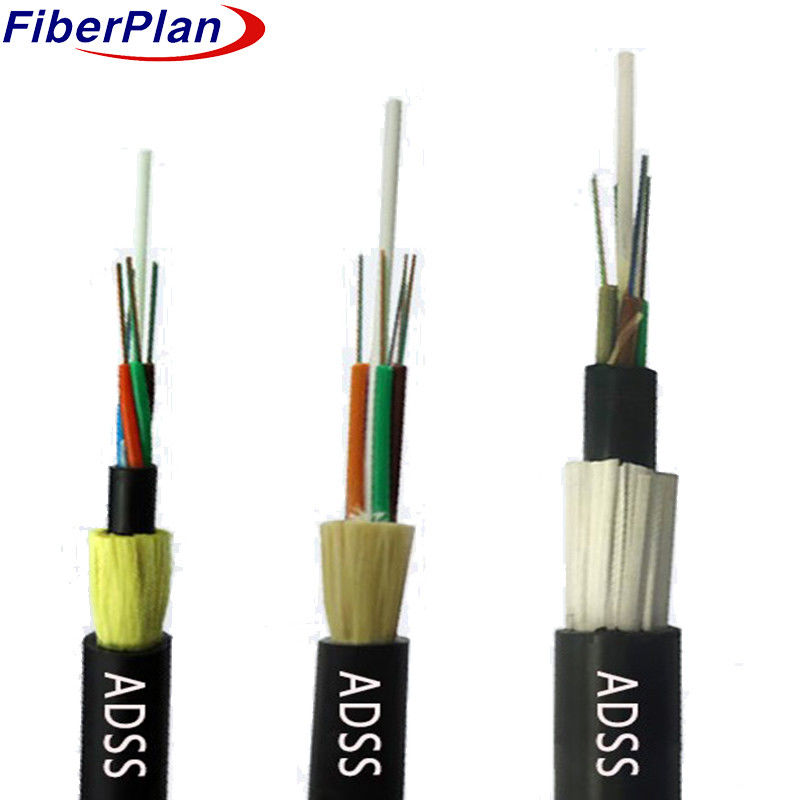

ساختار کابل فیبر نوری ADSS از یک طرح لایه لوله گشاده استفاده می کند، که فیبر 250μm را در خود جای می دهد.
در داخل یک لوله پر از مواد با مدول بالا، به طور موثر ضد آب است. این تنظیم، همراه با یک لوله غیر فلزی
هسته مرکزی تقویت کننده (FRP) ، یک هسته کابل فشرده ایجاد می کند، که با روغن مسموم کننده آب به
یک پوشش داخلی پلی اتیلن (PE) بر روی هسته کابل، تقویت شده با آرامید برای
این طراحی قابل تطبیق برای انواع مختلف است.
خطوط انتقال ولتاژ بالا: برای خطوط برق 10kV و 35kV، پوشش PE کافی است؛ با این حال، برای 110kV
و خطوط 220kV، محاسبات توزیع میدان الکتریکی قرار دادن نقاط آویزان را تعیین می کند، که نیاز به یک
مقدار فیبر آریامید و فرآیند رشته بندی به خوبی تنظیم شده است تا با
درخواست ها.
درخواست
1 طراحی کابل ADSS متناسب با شرایط خطوط برق بالا
2 پوشش بیرونی PE برای خطوط زیر 110kV؛ پوشش AT برای خطوط 110kV +.
3 مقدار آرامید و رشته بندی طراحی شده برای نیازهای مختلف طول.
4 ملاحظات استراتژیک برای عملکرد بهینه کابل.
ویژگی ها
1 امکان نصب زنده بدون قطع برق
2 طراحی سبک و فشرده برای به حداقل رساندن بار یخ و باد.
3 طول عمر: برای طول عمر 30 سال طراحی شده است.
4 مقاومت کششی بالا و عملکرد در دمای بالا
پارامترهای طراحی اسمی
| تعداد فیبر |
6 |
12 |
24 |
48 |
72 |
96 |
144 |
| تعداد لوله ها |
1 |
2 |
4 |
4 |
6 |
8 |
12 |
| میله پرکننده |
5 |
4 |
2 |
2 |
0 |
0 |
0 |
| فیبر در هر لوله |
6 |
6 |
6 |
12 |
12 |
12 |
12 |
| قطر لوله (± 0.2mm) |
2 |
2 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
| قطر اسمی (± 0.5mm) |
12.3 |
12.3 |
12.3 |
12.3 |
12.3 |
13.0 |
15.0 |
| لوله گشاده |
مواد |
PBT |
رنگ |
طیف استاندارد |
| میله پرکننده |
مواد |
PP |
رنگ |
سیاه |
| حداکثر مقاومت کششی |
4000N |
| حداکثر بار خرد |
3000N/100mm |
| حداقل شعاع خم |
10D |
| طول کشش |
100 متر تا 500 متر |
| مواد پوشش بیرونی |
PE |
| محدوده دما |
-20°C ~ 70°C |
ویژگی های فیبر
| نوع فیبر |
واحد |
SM G652D |
MM 50/125 |
MM 62.5/125 |
| شرایط |
mm |
1310/1550 |
850/1300 |
850/1300 |
| کاهش |
dB/km |
≤0.36/0.24 |
≤3.0/1.5 |
≤3.0/1.5 |
| قطر پوشش |
امم |
125±0.5 |
125±0.5 |
125±0.5 |
| پوشش غیر دایره ای |
% |
≤1.0 |
≤1.0 |
≤1.0 |
| قطر پوشش |
امم |
242±6 |
242±6 |
242±6 |
