| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | ADSS |

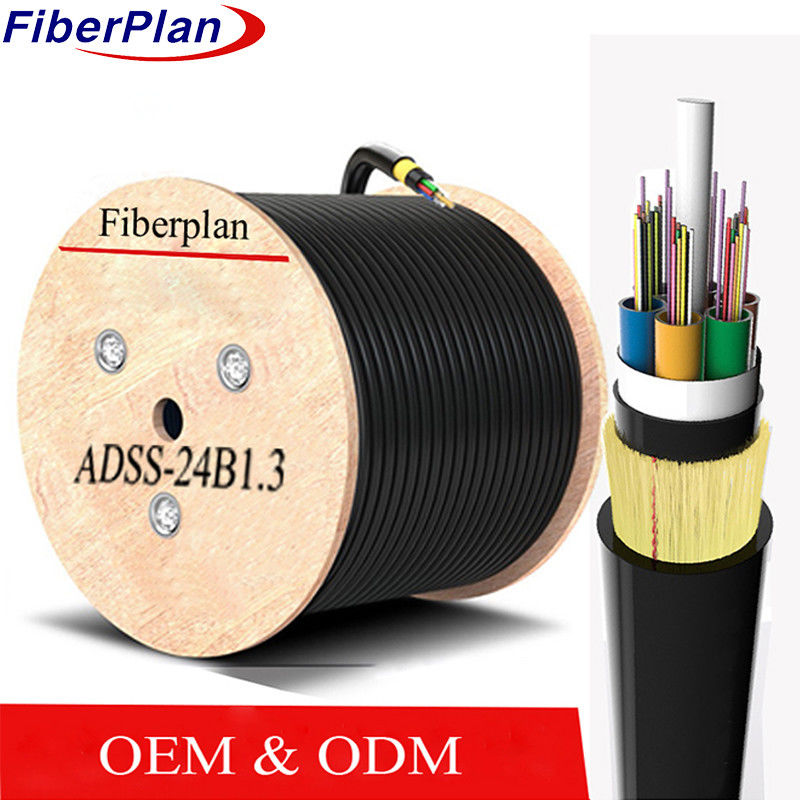

کابل ADSS G652d کابل چند حالت تک حالت دو جاکت
توضیحات
کابل ADSS از یک طرح لوله گسسته با لوله های پلاستیکی با مدول بالا برای نگهداری فیبر ها پیروی می کند
با یک ترکیب مقاوم در برابر آب پر شده است. این لوله ها و پرکننده ها یک عضو مقاومت مرکزی غیر فلزی را احاطه می کنند،
FRP، یک هسته فشرده را تشکیل می دهد. این هسته، هنگامی که پر شده است، یک پوشش داخلی نازک PE را دریافت می کند. بالای این، نخ های آرامید
قبل از استفاده از پوشش بیرونی نهایی PE یا AT، برای افزایش قدرت، به هم متصل می شوند.
درخواست
1 طراحی کابل ADSS متناسب با شرایط خطوط برق بالا است.
2 پوشش بیرونی PE برای خطوط زیر 110kV؛ پوشش بیرونی AT برای خطوط 110kV +.
3 مقدار مخصوص آریام و روش رشته بندی نیازهای مختلف را برآورده می کنند.
4 طراحی کابل های سفارشی نیاز های مختلف خطوط برق را در نظر می گیرد.
ویژگی ها
1 نصب بدون اختلال، بدون نیاز به قطع برق
2 وزن کم و قطر کوچک باعث کاهش فشار بار بر برج ها و پشتیبانی ها می شود.
زندگی طراحی 30 ساله اطمینان از قابلیت اطمینان طولانی مدت را فراهم می کند.
4 مقاومت در برابر کشش و مقاومت در برابر دمای بالا
پارامترهای طراحی اسمی
| تعداد فیبر | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| تعداد لوله ها | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| میله پرکننده | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| فیبر در هر لوله | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| قطر لوله (± 0.2mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| قطر اسمی (± 0.5mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| لوله گشاده | مواد | PBT | رنگ | طیف استاندارد | |||
| میله پرکننده | مواد | PP | رنگ | سیاه | |||
| حداکثر مقاومت کششی | 4000N | ||||||
| حداکثر بار خرد | 3000N/100mm | ||||||
| حداقل شعاع خم | 10D | ||||||
| طول کشش | 50 متر تا 500 متر | ||||||
| مواد پوشش بیرونی | PE | ||||||
| محدوده دما | -20°C ~ 70°C | ||||||
ویژگی های فیبر
| نوع فیبر | واحد | SM G652D | MM 50/125 | MM 62.5/125 | |||
| شرایط | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| کاهش | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر پوشش | امم | 125±0.3 | 125±0.3 | 125±0.3 | |||
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر پوشش | امم | 242±4 | 242±4 | 242±4 | |||
