تمام کابل های خودپذیر دی الکتریک
>
|
|
| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | ADSS |
کابل فیبر نوری ضد آب و مقاوم به خرد برای استفاده در فضای باز
توضیحات
طراحی کابل اولویت حفاظت از فیبر با محاصره آنها را در داخل یک لوله پلاستیکی گشاده با ماژول بالا تقویت
با یک ترکیب ضد آب. این ترتیب عایق ضد رطوبت را تضمین می کند و از محیط بسته محافظت می کند
برای تقویت بیشتر کابل، یک لایه از Kevlar در اطراف لوله پیچیده شده است، افزایش قدرت کلی آن و
انعطاف پذیری. علاوه بر ویژگی های ضد آب آن، یک ماده ضد آب، فشرده سازی کابل را حفظ می کند
در نهایت، کابل در یک پوشش پلی اتیلن (PE) احاطه شده است، که باعث می شود
لایه اضافی از حفاظت و تقویت مقاومت آن در برابر عوامل محیطی خارجی.
درخواست
این مشخصات الزامات اساسی برای یک جلیقه ی یکپارچه ی تمام دایلکتریک (ADSS) را تعیین می کند.
کابل هایی که برای نصب هوا یا کانال ها طراحی شده اند.
ویژگی ها
1 عملکرد مکانیکی و دمایی قابل اعتماد: عملکرد سازگار را در میان دمای مختلف تضمین می کند
در حالی که این سیستم در محیط های مختلف قابل اعتماد است.
2 لوله گشاده مقاوم به هیدرولیز: از یک لوله مقاوم به هیدرولیز استفاده می کند و اطمینان حاصل می کند
عملکرد طولانی حتی در شرایط مرطوب.
3 ترکیب پر کردن لوله های تخصصی: حفاظت ضروری از فیبر های بسته را فراهم می کند و دوام آنها را افزایش می دهد.
توانایی و عملکرد.
4 مقاومت و انعطاف پذیری ترکیب شده: مقاومت در برابر فشار را با انعطاف پذیری متعادل می کند و امکان انعطاف پذیری را فراهم می کند
نصب بدون به خطر انداختن دوام
5 افزایش قدرت کششی با سیم های فلزی موازی: تقویت قدرت کششی با استفاده از دو سیم موازی
سیم های فولادی
6 طراحی کامپکت و سبک وزن: طراحی شده برای نصب آسان و کاربر پسند به دلیل سبک وزن و
ساختار جمع و جور

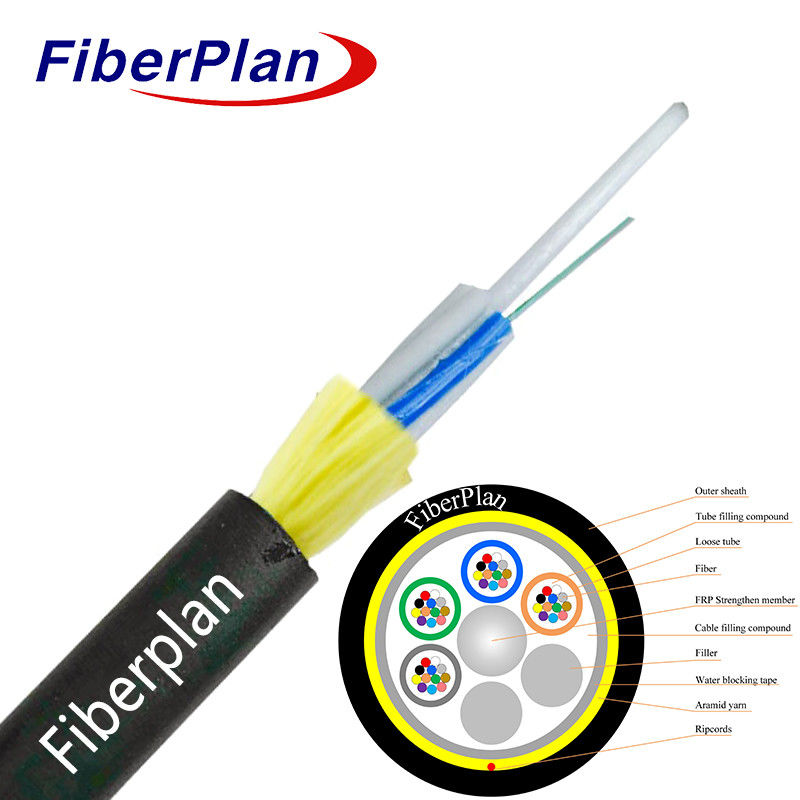

جزئیات ساخت کابل
| تعداد فیبر | 2-144 هسته | |||||||
| موانع رطوبت | نوار ضد آب | |||||||
| لوله های گسسته و عناصر پرکننده | مواد | PBT | ||||||
| قطر | 2.2mmF±0.2 میلی متر | |||||||
| عضو نیروی مرکزی | مواد | FRP | ||||||
| اندازه | 2.0mm±0.2 میلی متر | |||||||
| پارچه | پارچه دوپونت کلوور (۶ عدد) | |||||||
| اسپان | 50 تا 150 متر | |||||||
| قطر کل کابل | 15.0mm±0.4 میلی متر | |||||||
| لوله گشاده | مواد | PBT | ||||||
| قطر | Ф2.2 ((خارج/درونی) | |||||||
| وزن کابل در کیلومتر | ۶۵ کیلوگرم/ کیلومتر | |||||||
| پوشش بیرونی | مواد | PE | ||||||
| ضخامت | 1.8±0.3mm | |||||||
| وزن کابل در کیلومتر | 105kg/km | |||||||
رنگ فیبر
|
تعداد فیبر 12 هسته در هر لوله |
1 | 2 | 3 | 4 | 5 | 6 |
| آبی | نارنجی | سبز | قهوه ای | خاکستری | سفید | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| قرمز | سیاه | زرد | بنفش | صورتی | آب | |
| رنگ 13 ~ 24 با یک ردیاب سیاه نشان داده خواهد شد. برای رنگ سیاه نیازی به ردیاب سیاه نشان داده نشده است، به جای رنگ طبیعی استفاده می شود. | ||||||
مشخصات مکانیکی کابل
| پست ها | توضیحات | ||||||
| دمای نصب ((°C) | -15 ~ +60 | ||||||
| دمای کار (°C) | -40 ~ +70 | ||||||
| کمترین شعاع خم شدن ((ملم) | بلندمدت | 10D | |||||
| کوتاه مدت | 20D | ||||||
| مقاومت کششی مجاز ((N) | بلندمدت | 600 | |||||
| کوتاه مدت | 1500 | ||||||
| بار خرد ((N/100mm) | بلندمدت | 300 | |||||
| کوتاه مدت | 1000 | ||||||
ویژگی فیبر
| سبک فیبر | واحد | SM G652 |
SM G652D |
ام ام 50/125 |
ام ام 62.5/125 |
ام ام OM3-300 |
|
| وضعیت | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ضخامت | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.۰/۱0 | .... | .... | |||
| افسردگی | 1550nm | Ps/ ((nm*km) | .... | ≤18 | .... | .... | افسردگی |
| 1625nm | Ps/ ((nm*km) | .... | ≤22 | .... | .... | ||
| پهنای باند | 850nm | MHZ.KM | .... | .... | 400 پوند | ¥160 | پهنای باند |
| 1300nm | MHZ.KM | .... | .... | 800 پوند | ¥500 | ||
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | 1302 پوند ≤1322 |
.... | .... | 1295 پوند، ≤1320 |
|
| شیب صفر فشار | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| ارزش پیوند طراحی PMD | سلام2*k m) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موج قطع فیبر λc | nm | ¥ 1180 ≤1330 |
1180 پوند ≤1330 |
.... | .... | .... | |
| طول موج قطب کابل λcc | nm | ≤1260 | ≤1260 | .... | .... | .... | |
| MFD | 1310nm | امم | 9.2±0.4 | 9.2±0.4 | .... | .... | .... |
| 1550nm | امم | 10.4±0.6 | 10.4±0.6 | .... | .... | .... | |
| ارقام گشایش ((NA) |
.... | .... | 0.200±0.010 | 0.275±0.010 | 0.200±0.010 | ||
| مرحله ((معادل دو طرفه اندازه گیری) |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| نامنظمیت در فیبر طول و نقطه |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم تداوم | |||||||
| پخش مجدد تفاوت ضریب |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| یکنواخت خفیف | dB/km | ≤0.01 | ≤0.01 | ||||
| دیمتر هسته | امم | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| قطر پوشش | امم | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر پوشش | امم | 242±6 | 242±6 | 242±6 | 242±6 | 242±6 | |
| پوشش/چافینچ خطای متمرکز |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| پوشش غیر گردی | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطای محوری بودن هسته / پوشش | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| شعاع پیچ و تاب | امم | ≤4 | ≤4 | .... | .... | .... | |
