کابل نوری بیرونی دوقلو دوقلو دوقلو GYTA53
توضیحات

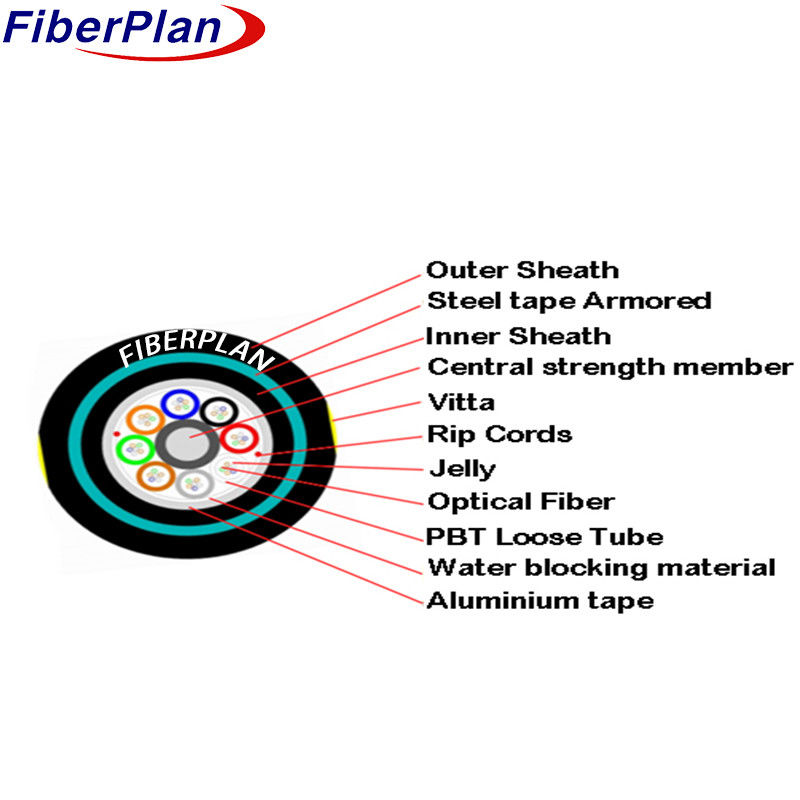

ساخت کابل شامل فیبر نوری در یک لوله پلاستیکی پر از مولول بالا است
در هسته اش، سیم فولادی است که گاهی اوقات با پلی اتیلن پوشانده شده است.
برای کابل های فیبر بالا، به عنوان عضو مقاومت فلزی عمل می کند.
و پرکننده ها به صورت یک هسته کابل دایره ای جمع و جور شده اند.
ترکیب برای جلوگیری از ورود آب، پس از آن با استفاده از یک پوشش داخلی PE نازک.
کابل بیشتر با یک لایه PSP به صورت طولی اعمال شده و با یک لایه بیرونی PE تکمیل شده است.
پوشش برای افزایش دوام و محافظت در برابر عناصر خارجی.
درخواست
* تطبیق توزیع در فضای باز: این کابل برای محیط های بیرونی طراحی شده است.
طراحی شده برای مقاومت در برابر چالش های زیست محیطی، اطمینان از عملکرد قابل اعتماد در فضای باز
سناریوهای توزیع.
* گزینه های نصب متنوع: سازگار با روش های نصب متعدد از جمله هوا
توسعه، نصب کانال ها و دفن مستقیم، که انعطاف پذیری در برنامه ریزی زیرساخت ها را فراهم می کند.
* ایده آل برای ارتباطات شبکه های محلی و راه دور:
تقاضا از هر دو ارتباطات دور و شبکه های منطقه محلی، اطمینان از
انتقال داده های موثر و کارآمد در فاصله های مختلف.
ویژگی
* عملکرد مکانیکی و دمایی قوی: عملکرد قابل اعتماد را در شرایط مختلف تضمین می کند
فشارهای مکانیکی و شرایط دمایی.
* مقاوم به هیدرولیز لوله گشاده با قدرت بالا: دارای لوله گشاده مقاوم به قدرت بالا
به هیدرولیز، اطمینان از دوام طولانی کابل.
* ترکیب پر کردن لوله تخصصی برای حفاظت از فیبر: از یک ترکیب پر کردن تخصصی استفاده می کند
در داخل لوله برای ارائه حفاظت ضروری به فیبر نوری.
* مقاومت در برابر خرد و انعطاف پذیری: تعادل مقاومت در برابر خرد با انعطاف پذیری، تسهیل انعطاف پذیر
نصب در محیط های مختلف.
* تدابیر طراحی ضد آب:
- عضو قوت مرکزی: از یک سیم فولادی به عنوان عضو قدرت مرکزی استفاده می کند.
- پر کردن هسته کابل: اطمینان از پر کردن کامل هسته کابل با یک ترکیب برای افزایش
یکپارچگی آبپاش
- مانع رطوبت APL: یک لایه پلی اتیلن آلومینیوم (APL) را به عنوان یک مانع رطوبت اعمال می کند.
- ضد رطوبت PSP: پلی اتیلن (PSP) را به صورت طولی برای افزایش ضد رطوبت اعمال می کند.
- مواد ضد آب: شامل مواد ضد آب برای اطمینان بیشتر از حفاظت
در برابر ورود آب
جزئیات ساخت کابل
| تعداد فیبر |
12- 144 هسته |
| طناب پر کردن |
4-0 |
| موانع رطوبت |
سیستم مسدود کننده آب |
| عضو نیروی مرکزی |
مواد |
سیم فولادی/FRP |
| اندازه |
1.3 میلی متر |
| پر کردن لوله |
ترکیب پر کردن لوله |
| پوشش داخلی |
مواد |
PE/HDPE |
| قطر |
2.0mm |
| لوله گشاده |
مواد |
PBT |
| قطر |
Ф2.2 ((خارج/درونی) |
| زره ای درونی |
مواد |
نوار آلومینیومی |
| زره های بیرونی |
مواد |
نوار فولادی لوله دار |
| پوشش بیرونی |
مواد |
PE/HDPE |
| قطر |
1.7±0.1mm |
رنگ فیبر
| تعداد فیبر8 هستهدر هر لوله |
1 |
2 |
3 |
4 |
5 |
6 |
| آبی |
نارنجی |
سبز |
قهوه ای |
خاکستری |
سفید |
| 7 |
8 |
9 |
10 |
11 |
12 |
| قرمز |
سیاه |
زرد |
بنفش |
صورتی |
آب |
| رنگ 13 ~ 24 با یک ردیاب سیاه نشان داده خواهد شد. برای رنگ سیاه نیازی به ردیاب سیاه نشان داده نمی شود، به جای رنگ طبیعی استفاده می شود. |
مشخصات مکانیکی کابل
| هسته |
قطر کابل |
وزن |
| از 24 هسته تا 42 هسته |
14.0±0.4mm |
150±4kg/km |
| ۴۸ هسته |
14.0±0.4mm |
200±4kg/km |
| 60 هسته |
14.0±0.4mm |
205±4kg/km |
| 72 هسته |
15.5±0.4mm |
۲۱۰±۴ کیلوگرم در کیلومتر |
| 96 هسته |
17.1±0.4mm |
۲۷۰±۴ کیلوگرم در کیلومتر |
| 144 هسته |
20.3±0.4mm |
310±4kg/km |
| کمترین شعاع خم شدن ((ملی متر) |
بلندمدت |
10D |
| کمترین شعاع خم شدن ((ملی متر) |
کوتاه مدت |
20D |
| حداقل مقاومت کششی مجاز ((N) |
بلندمدت |
3000 |
| حداقل مقاومت کششی مجاز ((N) |
کوتاه مدت |
4000 |
| حداقل بار خردش قابل قبول (N/100mm) |
بلندمدت |
1000 |
| حداقل بار خردش قابل قبول (N/100mm) |
کوتاه مدت |
3000 |
| دمای کار (°C) |
-40 ~ +70 |
| دمای نصب ((°C) |
-15 ~ +60 |
ویژگی فیبر
| سبک فیبر |
واحد |
SM
G652 |
SM
G652D |
ام ام
50/125 |
ام ام
62.5/125 |
ام ام
OM3-300 |
| وضعیت |
nm |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| ضخامت |
dB/km |
≤ |
≤ |
≤ |
≤3.0/1.0 |
≤3.0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
3.۰/۱0 |
.... |
.... |
| افسردگی |
1550nm |
Ps/ ((nm*km) |
.... |
≤18 |
.... |
.... |
افسردگی |
| 1625nm |
Ps/ ((nm*km) |
.... |
≤22 |
.... |
.... |
|
| پهنای باند |
850nm |
MHZ.KM |
.... |
.... |
400 پوند |
¥160 |
پهنای باند |
| 1300nm |
MHZ.KM |
.... |
.... |
800 پوند |
¥500 |
|
| طول موج پراکندگی صفر |
nm |
۱۳۰۰- ۱۳۲۴ |
1302 پوند
≤1322 |
.... |
.... |
1295 پوند،
≤1320 |
| شیب صفر فشار |
nm |
≤0.092 |
≤0.091 |
.... |
.... |
.... |
| PMD حداکثر فیبر فردی |
|
≤0.2 |
≤0.2 |
.... |
.... |
≤0.11 |
| ارزش پیوند طراحی PMD |
ps ((nm2*km) |
≤0.12 |
≤0.08 |
.... |
.... |
.... |
| طول موج قطع فیبر λc |
nm |
¥ 1180
≤1330 |
1180 پوند
≤1330 |
.... |
.... |
.... |
سفت کردن کابل
طول موج λcc |
nm |
≤1260 |
≤1260 |
.... |
.... |
.... |
| MFD |
1310nm |
امم |
9.2±0.4 |
9.2±0.4 |
.... |
.... |
.... |
| 1550nm |
امم |
10.4±0.8 |
10.4±0.8 |
.... |
.... |
.... |
ارقام
گشایش ((NA) |
|
.... |
.... |
0.200±0.015 |
0.۲۷۵±۰
015 |
0.200±0
.015 |
مرحله ((معادل دو طرفه
اندازه گیری) |
دی بی |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
نامنظمیت در فیبر
طول و نقطه |
دی بی |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
| عدم تداوم |
پخش مجدد تفاوت
ضریب |
dB/km |
≤0.05 |
≤0.03 |
≤0.08 |
≤0.10 |
≤0.08 |
| یکنواخت خفیف |
dB/km |
≤0.01 |
≤0.01 |
|
|
|
| دیمتر هسته |
امم |
|
|
50±10 |
62.5±25 |
50±10 |
| قطر پوشش |
امم |
125.0±01 |
125.0±01 |
125.0±01 |
125.0±01 |
125.0±01 |
| پوشش غیر دایره ای |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
| قطر پوشش |
امم |
242±7 |
242±7 |
242±7 |
242±7 |
242±7 |
پوشش/چافینچ
خطای متمرکز |
امم |
≤120 |
≤120 |
≤120 |
≤120 |
≤120 |
| پوشش غیر گردی |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
| خطای محوری بودن هسته / پوشش |
امم |
≤0.6 |
≤0.6 |
≤1.5 |
≤1.5 |
≤1.5 |
| شعاع پیچ و تاب |
امم |
≤4 |
≤4 |
.... |
.... |
.... |
|
