| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYFTY |

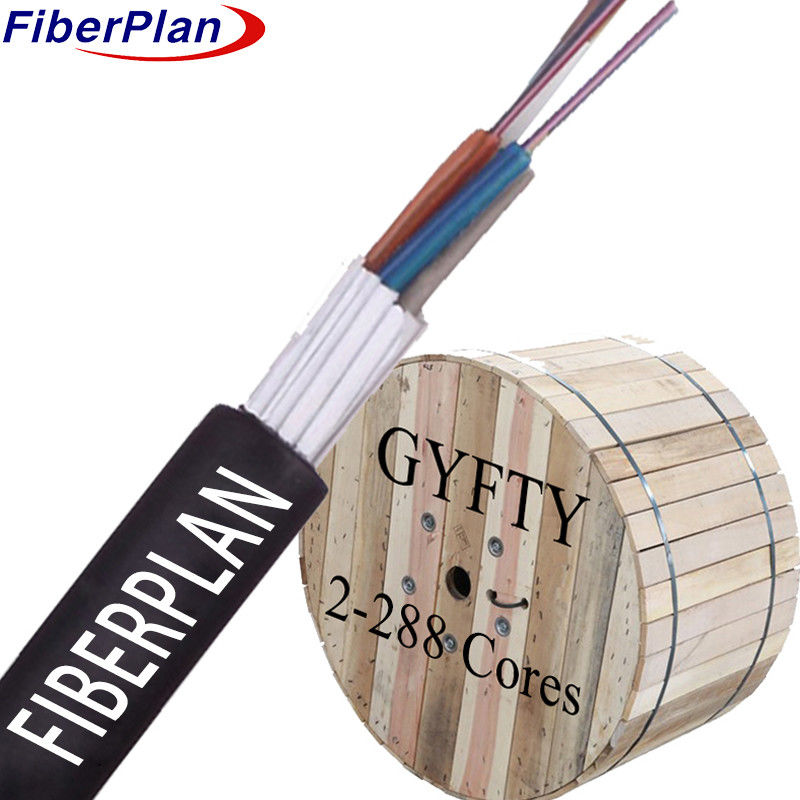

کابل فیبر نوری با فیلر های مقاوم در برابر آب
توضیحات
این کابل فیبر نوری از یک طراحی محافظ استفاده می کند: فیبر نوری ظریف در یک پوشش انعطاف پذیر محافظت می شود.
یک لوله ی انعطاف پذیر ساخته شده از پلاستیک با قدرت بالا، پر از یک ترکیب خاص مقاوم در برابر آب،
این لوله ها در برابر رطوبت محافظت می کنند و انتقال نوری بدون وقفه را حتی در شرایط نامطلوب تضمین می کنند.
یک هسته پلاستیکی تقویت شده با فیبر (FRP) به عنوان ستون فقرات کابل عمل می کند و بدون نیاز به
در اطراف این هسته، لوله ها و مواد پرکننده محکم به صورت یک هسته دایره ای قوی شکل می گیرند.
حفاظت از آن در برابر نفوذ آب با پوشاندن هسته کابل با نوار ضد آب تضمین می شود.
این کابل که در یک پوشش سخت پلی اتیلن (PE) بسته شده است، در برابر عناصر خارجی تقویت شده است،
برای اطمینان از انتقال قابل اعتماد داده ها در شرایط مختلف محیط زیست.
درخواست
1 توزیع در خارج از خانه سازگاری: طراحی این کابل برای توزیع در خارج از خانه طراحی شده است
شرایط آب و هوایی و عوامل محیطی، تضمین انتقال قابل اعتماد داده ها در محیط های بیرونی.
2 انتقال قدرت تخته: ساخت و ساز قوی و توانایی آن برای رسیدگی به برنامه های کاربردی با قدرت بالا
این یک انتخاب کارآمد برای سیستم های انتقال برق اصلی در شبکه های گسترده است.
3 محیط های با تداخل الکترومغناطیسی بالا: در مکان هایی که مستعد تداخل الکترومغناطیسی هستند
این کابل یک گزینه ایده آل برای دسترسی و شبکه های محلی است.
این سیستم ها در محیط های دشوار، حساسیت به تداخل را دارند و انتقال داده های پایدار و بدون وقفه را تضمین می کنند.
. ويرونمونت ها
ویژگی
1 مقاومت مکانیکی و مقاومت در برابر دما: عملکرد قابل اعتماد را در میان تغییرات دما تضمین می کند
و مقاومت مکانیکی چشمگیر را نشان می دهد.
2 لوله گشاده مقاوم به هیدرولیز: ماندگار و قوی، مقاوم به هیدرولیز برای عملکرد طولانی مدت
در شرایط مرطوب.
۳- حفاظت از فیبر های خاص: ترکیب مخصوص پر کردن لوله ها از فیبر های محصور شده به طور موثر محافظت می کند.
مقاومت در برابر خرد و انعطاف پذیری: مقاومت در برابر فشار را متعادل می کند در حالی که انعطاف پذیری را برای انعطاف پذیر حفظ می کند
دستگاه ها
5 حفاظت خارجی بهبود یافته: ترکیب پرکننده در داخل لوله گشاده دفاع در برابر محیط زیست را تقویت می کند.
عوامل استعدادی که دوام و قابلیت اطمینان را افزایش می دهد.
جزئیات ساختار
| تعداد فیبر | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| تعداد لوله ها | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| فیبر در هر لوله | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| تعداد میله پرکننده | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| قطر لوله (± 0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| ضخامت لوله گشاده (±0.05mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| قطر خارج نامی (± 0.2mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| ضخامت ژاکت (± 0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| لوله گشاده | مواد | PBT | رنگ | طیف استاندارد | ||||
| میله پرکننده | مواد | PP | رنگ | سیاه | ||||
| پر کردن لوله | مواد | مخلوط پرکننده | ||||||
| عضو نیروی مرکزی | مواد | FRP | قطر | 1.4mm (6 - 48F) | ||||
| 2mm (72 - 144F) | ||||||||
| لایه | PE (فقط برای 96F-144F) | |||||||
| سیستم خنک کننده آب | مواد | نوار خنک کننده آب | ||||||
| سیم ریپ | نوع | 1110*2 | ||||||
| ظرف بيرون | مواد | MDPE | رنگ | سیاه | ||||
عملکرد مکانیکی و محیط زیست
| مقاومت کششی | بلند مدت ((N) | 600N | ||||||
| کوتاه مدت ((N) | 1500N | |||||||
| بار خرد | مدت طولانی (N/100mm) | 300N/100mm | ||||||
| کوتاه مدت (N/100mm) | 1000N/100mm | |||||||
| شعاع خم | داینامیک (ملی متر) | 20D | ||||||
| آماری (ملی متر) | 10D | |||||||
| دمای ذخیره سازی | -20°C+70°C | |||||||
| دمای نصب | -10°C+60°C | |||||||
عملکرد فیبر
| سبک فیبر | واحد | SM G652D | MM 50/125 | MM 62.5/125 | ||||
| شرایط | mm | 1310/1550 | 850/1300 | 850/1300 | ||||
| کاهش | dB/km | ≤0.36/0.22 | ≤3.0/1.0 | ≤3.0/1.0 | ||||
| قطر پوشش | امم | 125±0.5 | 125±0.5 | 125±0.5 | ||||
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ||||
| قطر پوشش | امم | 242±5 | 242±5 | 242±5 | ||||
