| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYFTZY |

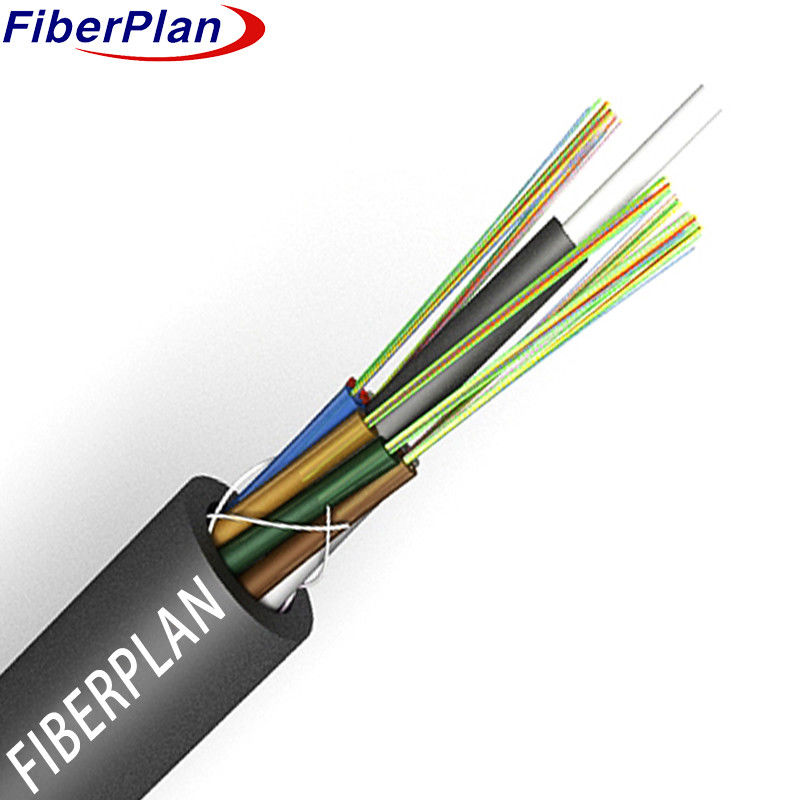

FRP تقویت شده غیر زره دار کابل فیبر نوری آتش گیر GYFTZY
توضیحات
ساخت کابل شامل قرار دادن الیاف در داخل یک لوله پلاستیکی گشاده با ماژول بالا است که سپس پر می شود
در مرکز هسته، یک پلاستیک تقویت شده با فیبر (FRP) به عنوان یک ماده غیر فلزی عمل می کند
در اطراف این عضو قدرت، لوله ها و پرکننده ها برای تشکیل یک فشرده و
هسته دایره ای. هنگامی که هسته کابل با ترکیب برای حفاظت از آب پر می شود، کابل با یک
پوشه ي پي اي
درخواست
1 برای مقاصد توزیع در فضای باز ایده آل است.
2 مناسب برای سیستم های انتقال برق اصلی.
3 قابل استفاده در دسترسی و شبکه های محلی، به ویژه در مناطق با تداخل الکترومغناطیسی بالا.
ویژگی ها
1 دارای عملکرد مکانیکی و دمایی قوی است.
2 از یک لوله گشاده با قدرت بالا و مقاوم به هیدرولیز استفاده می کند.
3 استفاده از یک ترکیب پرکننده لوله تخصصی برای اطمینان از حفاظت از فیبر حیاتی.
4 مقاومت و انعطاف پذیری را نشان می دهد.
5 هسته کابل را به طور کامل با ترکیب پر کردن پر می کند.
جزئیات ساختار
| مشخصات | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
|---|---|---|---|---|---|---|---|---|
| تعداد فیبر | 6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 |
| شماره لوله | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| فیبر در هر لوله | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| شماره میله پرکننده | 4 | 4 | 1 | 2 | 1 | 0 | 0 | 0 |
| قطر لوله (± 0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| ضخامت لوله گسسته | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| قطر بیرونی (± 0.2mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| نامی ضخامت ژاکت (± 0.1mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| مواد لوله گشاده | PBT | PBT | PBT | PBT | PBT | PBT | PBT | PBT |
| رنگ لوله گشاده | طیف استاندارد | طیف استاندارد | طیف استاندارد | طیف استاندارد | طیف استاندارد | طیف استاندارد | طیف استاندارد | طیف استاندارد |
| مواد عضو قدرت مرکزی | FRP | FRP | FRP | FRP | FRP | FRP | FRP | FRP |
| قطر عضو قدرت مرکزی | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 2mm (72-144F) | 2mm (72-144F) | 2mm (72-144F) |
| لایه | - | - | - | - | - | PE (فقط برای 96F-144F) | PE (فقط برای 96F-144F) | PE (فقط برای 96F-144F) |
| ماده ی میله پرکننده | PP | PP | PP | PP | PP | - | - | - |
| رنگ میله پرکننده | سیاه | سیاه | سیاه | سیاه | سیاه | - | - | - |
| مواد سیستم مسدود کننده آب | ژل پرکننده | ژل پرکننده | ژل پرکننده | ژل پرکننده | ژل پرکننده | ژل پرکننده | ژل پرکننده | ژل پرکننده |
| مواد پوشش بیرونی | PE | PE | PE | PE | PE | PE | PE | PE |
| رنگ پوشش بیرونی | سیاه | سیاه | سیاه | سیاه | سیاه | سیاه | سیاه |
عملکرد مکانیکی و محیط زیست
| مالکیت | در دراز مدت | کوتاه مدت |
|---|---|---|
| قدرت کششی | 600N | 1500N |
| بار خرد کردن | 300N/100mm | 1000N/100mm |
| شعاع خم | پویا: 20D | استاتیک: 10D |
| مشخصات دمای | نگهداری: -20°C تا +70°C | نصب: -10°C تا +60°C |
عملکرد فیبر
| سبک فیبر | واحد | SM G652D | MM 50/125 | MM 62.5/125 |
|---|---|---|---|---|
| شرایط | mm | 1310/1550 | 850/1300 | 850/1300 |
| کاهش | dB/km | ≤0.36/0.22 | ≤3.0/1.0 | ≤3.0/1.0 |
| قطر پوشش | امم | 125±0.5 | 125±0.5 | 125±0.5 |
| پوشش غیر گرد | % | ≤1.0 | ≤1.0 | ≤1.0 |
| قطر پوشش | امم | 242±6 | 242±6 | 242±6 |
