| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYFTY |

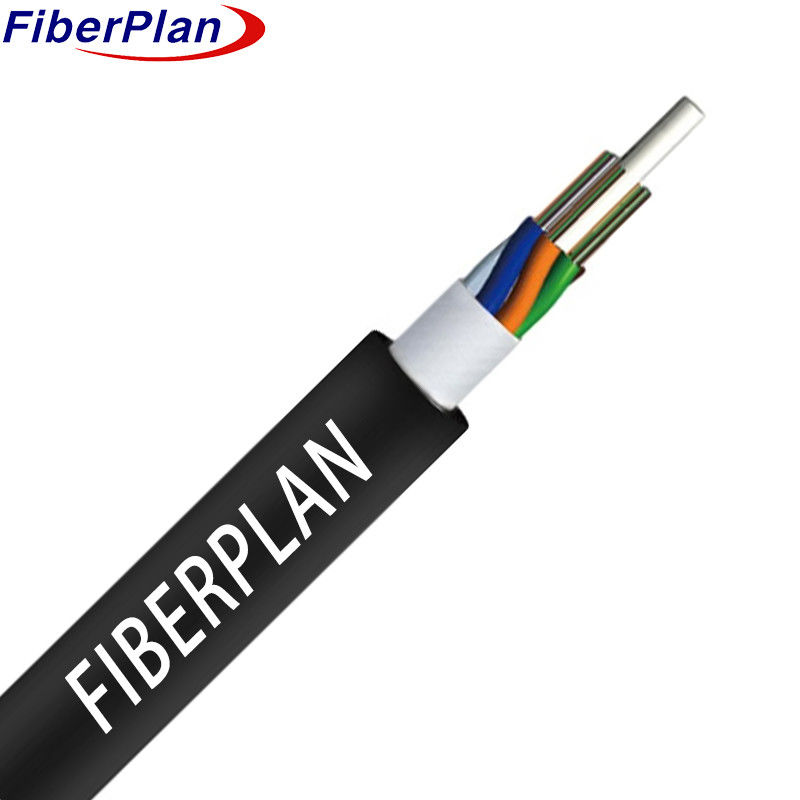

کابل فیبر نوری بدون زره با نوار ضد آب
توضیحات
تکه های فیبر در داخل یک لوله انعطاف پذیر ساخته شده از پلاستیک محکم قرار دارند. این لوله ها با یک ماده پر شده اند
در داخل هسته، یک قطعه غیر فلزی قوی به نام پلاستیک تقویت شده فیبر (FRP) وجود دارد.
لوله ها و مواد پرکننده در اطراف این قطعه ی مرکزی محکم می شوند تا یک هسته محکم و گرد شکل بگیرند.
از خارج، هسته با نوار ضد آب پوشانده می شود، و در نهایت کل کابل در یک پوشش PE برای
محافظت
درخواست
مناسب برای توزیع در فضای باز.
2 برای سیستم های انتقال قدرت در صندوق طراحی شده است.
3 ایده آل برای شبکه های دسترسی و شبکه های محلی در مناطق با تداخل الکترومغناطیسی بالا.
ویژگی
1 انعطاف پذیری مکانیکی قوی را نشان می دهد و تغییرات دمایی را به طور موثر مدیریت می کند.
2 دارای یک لوله گشاده مقاوم به هیدرولیز است.
3 از یک ترکیب پرکننده لوله تخصصی استفاده می کند تا حفاظت حیاتی از فیبر را فراهم کند.
4 مقاومت در برابر خرد کردن را نشان می دهد در حالی که انعطاف پذیری را حفظ می کند.
5 استفاده از یک ترکیب پرکننده برای لوله گشاده برای اطمینان از حفاظت بیشتر.
جزئیات ساختار
| تعداد فیبر | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| تعداد لوله ها | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| فیبر در هر لوله | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| تعداد میله پرکننده | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| قطر لوله (± 0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| ضخامت لوله گشاده (±0.05mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| قطر خارج نامی (± 0.2mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| ضخامت ژاکت (± 0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| لوله گشاده | مواد | PBT | رنگ | طیف استاندارد | ||||
| میله پرکننده | مواد | PP | رنگ | سیاه | ||||
| پر کردن لوله | مواد | مخلوط پرکننده | ||||||
| عضو نیروی مرکزی | مواد | FRP | قطر | 1.5mm (6 - 48F) | ||||
| 2mm (72 - 144F) | ||||||||
| لایه | PE (فقط برای 96C-144C) | |||||||
| سیستم خنک کننده آب | مواد | نوار خنک کننده آب | ||||||
| سیم ریپ | نوع | 1110*2 | ||||||
| ظرف بيرون | مواد | MDPE | رنگ | سیاه | ||||
عملکرد مکانیکی و محیط زیست
| مقاومت کششی | بلند مدت ((N) | 600N | ||||||
| کوتاه مدت ((N) | 1500N | |||||||
| بار خرد | مدت طولانی (N/100mm) | 300N/100mm | ||||||
| کوتاه مدت (N/100mm) | 1000N/100mm | |||||||
| شعاع خم | داینامیک (ملی متر) | 20D | ||||||
| آماری (ملی متر) | 10D | |||||||
| دمای ذخیره سازی | -20°C+70°C | |||||||
| دمای نصب | -10°C+60°C | |||||||
عملکرد فیبر
| سبک فیبر | واحد | SM G652D | MM 50/125 | MM 62.5/125 | ||||
| شرایط | mm | 1310/1550 | 850/1300 | 850/1300 | ||||
| کاهش | dB/km | ≤0.36/0.22 | ≤3.0/1.0 | ≤3.0/1.0 | ||||
| قطر پوشش | امم | 125±0.2 | 125±0.2 | 125±0.2 | ||||
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ||||
| قطر پوشش | امم | 242±3 | 242±3 | 242±3 | ||||
