| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYFTY53 |

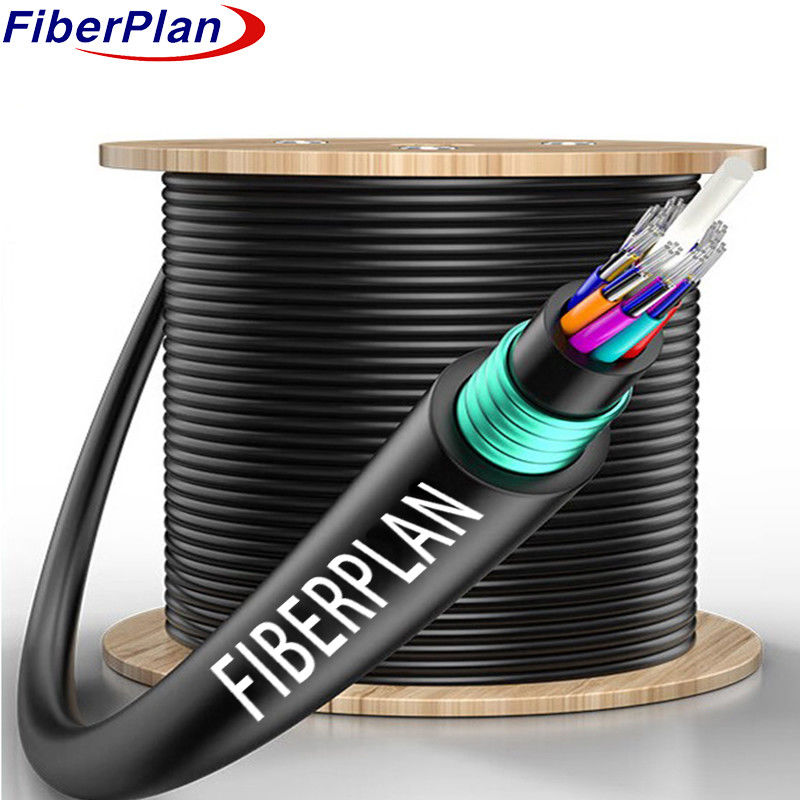

خاکسپاری مستقیم GYFTY53 کانال 6 رشته کابلی با فیبر نوری ضد خروس
توضیحات
طراحی کابل شامل فیبر هایی است که در یک لوله انعطاف پذیر از پلاستیک با قدرت بالا قرار گرفته و با یک
در هسته، یک پلاستیک تقویت شده با فیبر (FRP) ، گاهی اوقات با پلی اتیل پوشانده شده است.
این ماده برای تعداد فیبر های بالاتر به عنوان یک عضو مقاومت دی الکتریک عمل می کند.
برای محافظت از ورود آب، هسته کابل پر شده است
با نوار ضد آب و پوشانده شده توسط یک پوشش داخلی نازک PE. پس از این یک لایه PSP در طول است
بر روی پوشش داخلی اعمال می شود و کابل را با پوشش بیرونی محافظ PE تکمیل می کند.
درخواست
★ برای توزیع در فضای باز و دفن مستقیم ساخته شده است، اطمینان از انعطاف پذیری در محیط های مختلف.
★ برای سیستم های انتقال برق اصلی بهینه شده، افزایش بهره وری انتقال انرژی.
★ ایده آل برای دسترسی و شبکه های محلی در مناطق با تداخل الکترومغناطیسی بالا، تضمین اتصال قابل اعتماد در تنظیمات چالش برانگیز.
ویژگی
★ خواص مکانیکی قوی و مقاومت در برابر دمای مختلف
★ طراحی لوله گشاده مقاوم به هیدرولیز
★ مرکب مخصوص پر کردن لوله برای حفاظت از فیبر های حیاتی
★ مقاومت متوازن در برابر خرد و انعطاف پذیری برای استفاده متنوع.
★ پر کردن کامل هسته کابل با ترکیب پر کردن لوله گشاده
★ لایه PSP مقاومت در برابر رطوبت را افزایش می دهد و حفاظت کلی را تقویت می کند.
جزئیات ساختار
| تعداد فیبر | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| تعداد لوله ها | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| فیبر در هر لوله | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| میله پرکننده | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| قطر لوله گشاده (± 0.1mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| قطر داخل پوشش (±0.2mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| قطر بیرونی (±0.5mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| ضخامت قطر خارج (± 0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| لوله گشاده | مواد | PBT | رنگ | طیف استاندارد | |||
| میله پرکننده | مواد | PP | رنگ | سیاه | |||
| پر کردن لوله | مواد | مخلوط پرکننده | |||||
| عضو نیروی مرکزی | مواد | FRP | قطر | 2.0mm | |||
| سیستم خنک کننده آب | مواد | نوار ضد آب / ژل پرکننده | |||||
| سیم ریپ | مقدار | دو تا | رنگ | سفید | |||
| پوشش داخلی | مواد | PE | رنگ | سیاه | |||
| زره | مواد | نوار فولادی لوله دار | |||||
| پوشش بیرونی | مواد | PE | رنگ | سیاه | |||
عملکرد مکانیکی و محیط زیست
| مقاومت کششی | بلند مدت ((N) | 1000N | |||||
| کوتاه مدت ((N) | 3000N | ||||||
| بار خرد | بلندمدت | 3000N/100mm | |||||
| کوتاه مدت | 1000N/100mm | ||||||
| شعاع خم | پویا | 20D | |||||
| استاتیک | 10D | ||||||
| دمای نصب | -10°C+60°C | ||||||
| دمای ذخیره سازی | -40°C+70°C | ||||||
ویژگی های فیبر
| نوع فیبر | واحد | SM G652D | MM 50/125 | MM 62.5/125 | |||
| شرایط | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| کاهش | dB/km | ≤0.35/0.20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر پوشش | امم | 125±0.3 | 125±0.3 | 125±0.3 | |||
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر پوشش | امم | 242±3 | 242±3 | 242±3 | |||
