| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYTA53 |

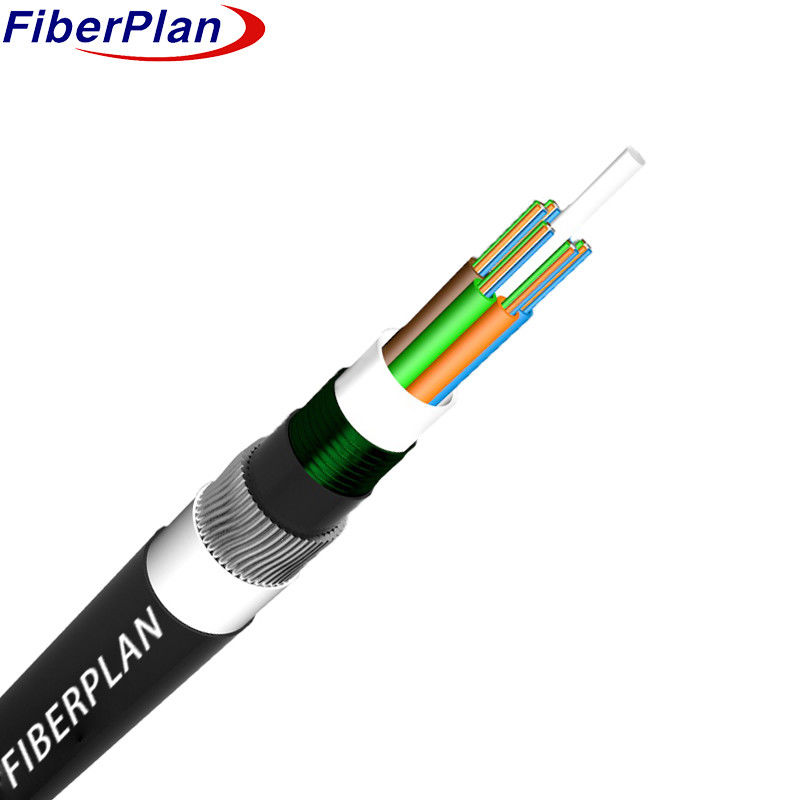

کابل نوری بیرونی دوقلو دوقلو GYTA53
توضیحات
ساخت کابل شامل فیبر نوری در یک لوله پلاستیکی پر از مولول بالا است
در هسته اش، سیم فولادی است که گاهی اوقات با پلی اتیلن پوشانده شده است.
برای کابل های فیبر بالا، به عنوان عضو مقاومت فلزی عمل می کند.
و پرکننده ها به صورت یک هسته کابل دایره ای جمع و جور شده اند. این هسته به طور کامل با
ترکیب برای جلوگیری از ورود آب، پس از آن با استفاده از یک پوشش داخلی PE نازک.
با یک لایه PSP که به صورت طولی اعمال شده است تقویت شده و با یک پوشش بیرونی PE تکمیل شده است
برای افزایش دوام و محافظت در برابر عناصر خارجی.
درخواست
*تعدیل توزیع در فضای باز:این کابل به طور خاص برای محیط های بیرونی طراحی شده است.
طراحی شده برای مقاومت در برابر چالش های زیست محیطی، اطمینان از عملکرد قابل اعتماد در فضای باز
سناریوهای توزیع.
* گزینه های نصب متنوع: سازگار با روش های نصب متعدد از جمله هوا
توسعه، نصب کانال ها و دفن مستقیم، که انعطاف پذیری در برنامه ریزی زیرساخت ها را فراهم می کند.
*به نظر می رسد برای ارتباطات شبکه ای در مسافت های دور و محلی مناسب است:
تقاضا از هر دو ارتباطات دور و شبکه های منطقه محلی، اطمینان از
انتقال داده های موثر و کارآمد در فاصله های مختلف.
ویژگی
* عملکرد مکانیکی و دمایی قوی: عملکرد قابل اعتماد را در شرایط مختلف تضمین می کند
فشارهای مکانیکی و شرایط دمایی.
*هیدرولیز مقاوم لوله گشاده با قدرت بالا: دارای لوله گشاده با قدرت بالا است که در برابر
هیدرولیز، اطمینان از دوام طولانی کابل.
* ترکیب پر کردن لوله تخصصی برای حفاظت از فیبر: از یک ترکیب پر کردن تخصصی استفاده می کند
در داخل لوله برای ارائه حفاظت ضروری به فیبر نوری.
* مقاومت در برابر خرد و انعطاف پذیری: مقاومت در برابر خرد را با انعطاف پذیری متعادل می کند، که انعطاف پذیری را آسان می کند
نصب در محیط های مختلف.
* اقدامات طراحی ضد آب:
- عضوی از قدرت مرکزی: از یک سیم فولادی به عنوان عضوی از قدرت مرکزی استفاده می کند.
- پر کردن هسته کابل: اطمینان از پر شدن کامل هسته کابل با یک ترکیب برای افزایش
یکپارچگی آبپاش
- APL مانع رطوبت: به عنوان یک مانع رطوبت، یک لایه آلومینیوم پلی اتیلن (APL) را اعمال می کند.
-PSP ضد رطوبت:پولی اتیلن (PSP) را به صورت طولی برای افزایش ضد رطوبت اعمال می کند.
- مواد ضد آب: شامل مواد ضد آب برای تضمین بیشتر حفاظت
در برابر ورود آب
جزئیات ساخت کابل
| تعداد فیبر | 12- 144 هسته | |||||||
| طناب پر کردن | 4-0 | |||||||
| موانع رطوبت | سیستم مسدود کننده آب | |||||||
| عضو نیروی مرکزی | مواد | سیم فولادی/FRP | ||||||
| اندازه | 1.3 میلی متر | |||||||
| پر کردن لوله | ترکیب پر کردن لوله | |||||||
| پوشش داخلی | مواد | PE/HDPE | ||||||
| قطر | 2.0mm | |||||||
| لوله گشاده | مواد | PBT | ||||||
| قطر | Ф2.2 ((خارج/درونی) | |||||||
| زره ای درونی | مواد | نوار آلومینیومی | ||||||
| زره های بیرونی | مواد | نوار فولادی لوله دار | ||||||
| پوشش بیرونی | مواد | PE/HDPE | ||||||
| قطر | 1.7±0.1mm | |||||||
رنگ فیبر
| تعداد فیبر8 هستهدر هر لوله | 1 | 2 | 3 | 4 | 5 | 6 |
| آبی | نارنجی | سبز | قهوه ای | خاکستری | سفید | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| قرمز | سیاه | زرد | بنفش | صورتی | آب | |
| رنگ 13 ~ 24 با یک ردیاب سیاه نشان داده خواهد شد. برای رنگ سیاه نیازی به ردیاب سیاه نشان داده نمی شود، به جای رنگ طبیعی استفاده می شود. | ||||||
مشخصات مکانیکی کابل
| هسته | قطر کابل | وزن | |||||
| از 24 هسته تا 42 هسته | 14.0±0.4mm | 150±4kg/km | |||||
| ۴۸ هسته | 14.0±0.4mm | 200±4kg/km | |||||
| 60 هسته | 14.0±0.4mm | 205±4kg/km | |||||
| 72 هسته | 15.5±0.4mm | ۲۱۰±۴ کیلوگرم در کیلومتر | |||||
| 96 هسته | 17.1±0.4mm | ۲۷۰±۴ کیلوگرم در کیلومتر | |||||
| 144 هسته | 20.3±0.4mm | 310±4kg/km | |||||
| کمترین شعاع خم شدن ((ملی متر) | بلندمدت | 10D | |||||
| کمترین شعاع خم شدن ((ملی متر) | کوتاه مدت | 20D | |||||
| حداقل مقاومت کششی مجاز ((N) | بلندمدت | 3000 | |||||
| حداقل مقاومت کششی مجاز ((N) | کوتاه مدت | 4000 | |||||
| حداقل بار خردش قابل قبول (N/100mm) | بلندمدت | 1000 | |||||
| حداقل بار خردش قابل قبول (N/100mm) | کوتاه مدت | 3000 | |||||
| دمای کار (°C) | -40 ~ +70 | ||||||
| دمای نصب ((°C) | -15 ~ +60 | ||||||
ویژگی فیبر
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
