| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYTA53 |
کابل نوری بیرونی دوقلو دوقلو دوقلو GYTA53
توضیحات
ساختار کابل شامل فیبر هایی است که در یک لوله پلاستیکی آزاد با مدول بالا پر شده است.
ترکیب مقاوم در برابر آب. یک سیم فولادی، گاهی اوقات با پلی اتیلن برای فیبر بالا پوشانده شده است
کابل ها را شمارش کنید، به عنوان عضو قدرت فلزی در هسته عمل می کند. لوله ها و پرکننده ها در حال فشرده شدن هستند
در اطراف این عضو قدرت برای تشکیل یک هسته کابل جمع و جور و دایره ای. این هسته پر از یک
ترکیب برای جلوگیری از ورود آب، به دنبال یک پوشش داخلی PE نازک.
تقویت شده با یک لایه PSP به صورت طولی اعمال شده و با یک پوشش بیرونی PE تکمیل شده است.
درخواست
*تعدیل توزیع بیرونی:به طور خاص برای استفاده در فضای باز طراحی شده است، این کابل طراحی شده است
برای مقاومت در برابر چالش های زیست محیطی، اطمینان از عملکرد قابل اعتماد در توزیع در فضای باز
سناریوها
* گزینه های نصب متنوع: مناسب برای روش های مختلف نصب، از جمله انتشار هوایی،
نصب لوله و دفن مستقیم، انعطاف پذیری در برنامه ریزی زیرساخت ها را فراهم می کند.
*به نظر می رسد برای ارتباطات شبکه ای در مسافت های دور و محلی مناسب است:
از هر دو ارتباطات راه دور و راه اندازی شبکه های محلی، تضمین موثر و
انتقال داده های کارآمد در فاصله های مختلف
ویژگی
* عملکرد مکانیکی و دمایی قوی: عملکرد قابل اعتماد را در شرایط مختلف تضمین می کند
فشارهای مکانیکی و شرایط دمایی.
* لوله گشاده مقاوم به هیدرولیز: لوله گشاده با خواص مقاومت بالا
در برابر هیدرولیز مقاوم است و دوام طولانی کابل را تضمین می کند.
* ترکیب پر کردن لوله خاص برای حفاظت از فیبر: از یک ترکیب پر کردن تخصصی در داخل استفاده می کند
لوله برای ارائه حفاظت ضروری به فیبر نوری.
* مقاومت و انعطاف پذیری در برابر خرد شدن: طراحی شده برای مقاومت در برابر نیروهای خرد کننده در حالی که انعطاف پذیری را حفظ می کند،
اجازه می دهد تا نصب متنوع.
* اقدامات طراحی ضد آب:
- عضوی از قدرت مرکزی: یک سیم فولادی به عنوان عضوی از قدرت مرکزی عمل می کند.
- پر کردن هسته کابل: پر کردن 100٪ هسته کابل با یک ترکیب پر کردن باعث افزایش آبپاشی می شود
صداقت.
- APL مانع رطوبت: یک لایه پلی اتیلن آلومینیوم (APL) به عنوان یک مانع رطوبت عمل می کند.
-PSP ضد رطوبت: استفاده طولی از پلی اتیلن (PSP) باعث افزایش رطوبت می شود.
-ازت محافظت مي کنم.
- مواد خنک کننده آب: مواد خنک کننده آب را شامل می شود تا حفاظت بیشتر از
ورود آب

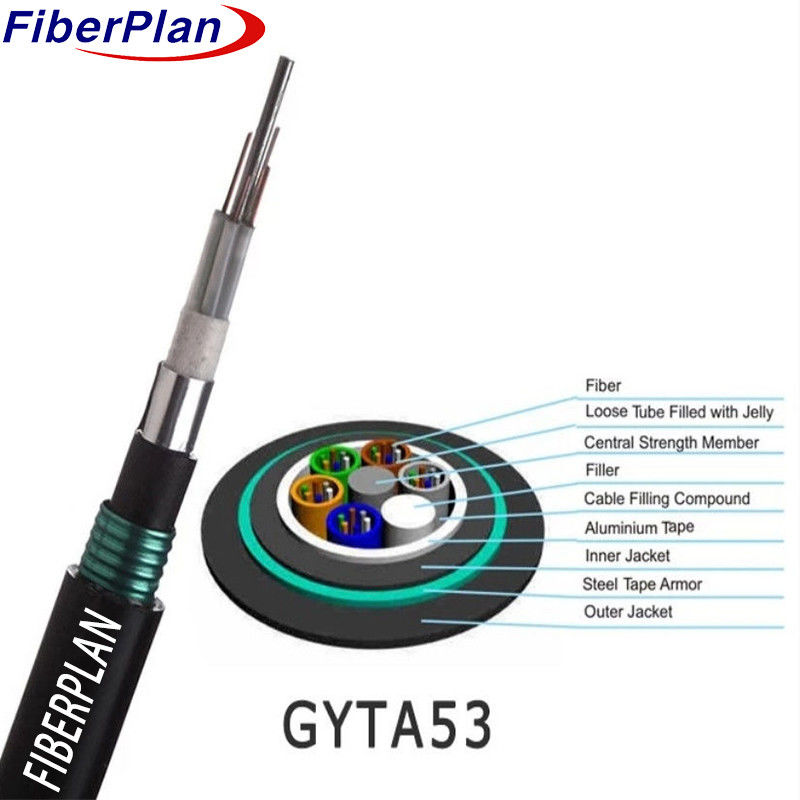

جزئیات ساخت کابل
| تعداد فیبر | 12- 144 هسته | |||||||
| طناب پر کردن | 4-0 | |||||||
| موانع رطوبت | سیستم مسدود کننده آب | |||||||
| عضو نیروی مرکزی | مواد | سیم فولادی/FRP | ||||||
| اندازه | 1.3 میلی متر | |||||||
| پر کردن لوله | ترکیب پر کردن لوله | |||||||
| پوشش داخلی | مواد | PE/HDPE | ||||||
| قطر | 2.0mm | |||||||
| لوله گشاده | مواد | PBT | ||||||
| قطر | Ф2.2 ((خارج/درونی) | |||||||
| زره ای درونی | مواد | نوار آلومینیومی | ||||||
| زره های بیرونی | مواد | نوار فولادی لوله دار | ||||||
| پوشش بیرونی | مواد | PE/HDPE | ||||||
| قطر | 1.7±0.1mm | |||||||
رنگ فیبر
| تعداد فیبر8 هستهدر هر لوله | 1 | 2 | 3 | 4 | 5 | 6 |
| آبی | نارنجی | سبز | قهوه ای | خاکستری | سفید | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| قرمز | سیاه | زرد | بنفش | صورتی | آب | |
| رنگ 13 ~ 24 با یک ردیاب سیاه نشان داده خواهد شد. برای رنگ سیاه نیازی به ردیاب سیاه نشان داده نمی شود، به جای رنگ طبیعی استفاده می شود. | ||||||
مشخصات مکانیکی کابل
| هسته | قطر کابل | وزن | |||||
| از 24 هسته تا 42 هسته | 14.0±0.4mm | 150±4kg/km | |||||
| ۴۸ هسته | 14.0±0.4mm | 200±4kg/km | |||||
| 60 هسته | 14.0±0.4mm | 205±4kg/km | |||||
| 72 هسته | 15.5±0.4mm | ۲۱۰±۴ کیلوگرم در کیلومتر | |||||
| 96 هسته | 17.1±0.4mm | ۲۷۰±۴ کیلوگرم در کیلومتر | |||||
| 144 هسته | 20.3±0.4mm | 310±4kg/km | |||||
| کمترین شعاع خم شدن ((ملی متر) | بلندمدت | 10D | |||||
| کمترین شعاع خم شدن ((ملی متر) | کوتاه مدت | 20D | |||||
| حداقل مقاومت کششی مجاز ((N) | بلندمدت | 3000 | |||||
| حداقل مقاومت کششی مجاز ((N) | کوتاه مدت | 4000 | |||||
| حداقل بار خردش قابل قبول (N/100mm) | بلندمدت | 1000 | |||||
| حداقل بار خردش قابل قبول (N/100mm) | کوتاه مدت | 3000 | |||||
| دمای کار (°C) | -40 ~ +70 | ||||||
| دمای نصب ((°C) | -15 ~ +60 | ||||||
ویژگی فیبر
| سبک فیبر | واحد | SM G652 |
SM G652D |
ام ام 50/125 |
ام ام 62.5/125 |
ام ام OM3-300 |
|
| وضعیت | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ضخامت | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.۰/۱0 | .... | .... | |||
| افسردگی | 1550nm | Ps/ ((nm*km) | .... | ≤18 | .... | .... | افسردگی |
| 1625nm | Ps/ ((nm*km) | .... | ≤22 | .... | .... | ||
| پهنای باند | 850nm | MHZ.KM | .... | .... | 400 پوند | ¥160 | پهنای باند |
| 1300nm | MHZ.KM | .... | .... | 800 پوند | ¥500 | ||
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | 1302 پوند ≤1322 |
.... | .... | 1295 پوند، ≤1320 |
|
| شیب صفر فشار | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| ارزش پیوند طراحی PMD | سلام2* کیلومتر) | ≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موج قطع فیبر λc | nm | ¥ 1180 ≤1330 |
1180 پوند ≤1330 |
.... | .... | .... | |
| سفت کردن کابل طول موج λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| MFD | 1310nm | امم | 9.2±0.4 | 9.2±0.4 | .... | .... | .... |
| 1550nm | امم | 10.4±0.8 | 10.4±0.8 | .... | .... | .... | |
| ارقام گشایش ((NA) |
.... | .... | 0.200±0.015 | 0.۲۷۵±۰ 015 |
0.200±0 .015 |
||
| مرحله ((معادل دو طرفه اندازه گیری) |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| نامنظمیت در فیبر طول و نقطه |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم تداوم | |||||||
| پخش مجدد تفاوت ضریب |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| یکنواخت خفیف | dB/km | ≤0.01 | ≤0.01 | ||||
| دیمتر هسته | امم | 50±10 | 62.5±25 | 50±10 | |||
| قطر پوشش | امم | 125.0±01 | 125.0±01 | 125.0±01 | 125.0±01 | 125.0±01 | |
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر پوشش | امم | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| پوشش/چافینچ خطای متمرکز |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| پوشش غیر گردی | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطای محوری بودن هسته / پوشش | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| شعاع پیچ و تاب | امم | ≤4 | ≤4 | .... | .... | .... | |
