| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYFTY |

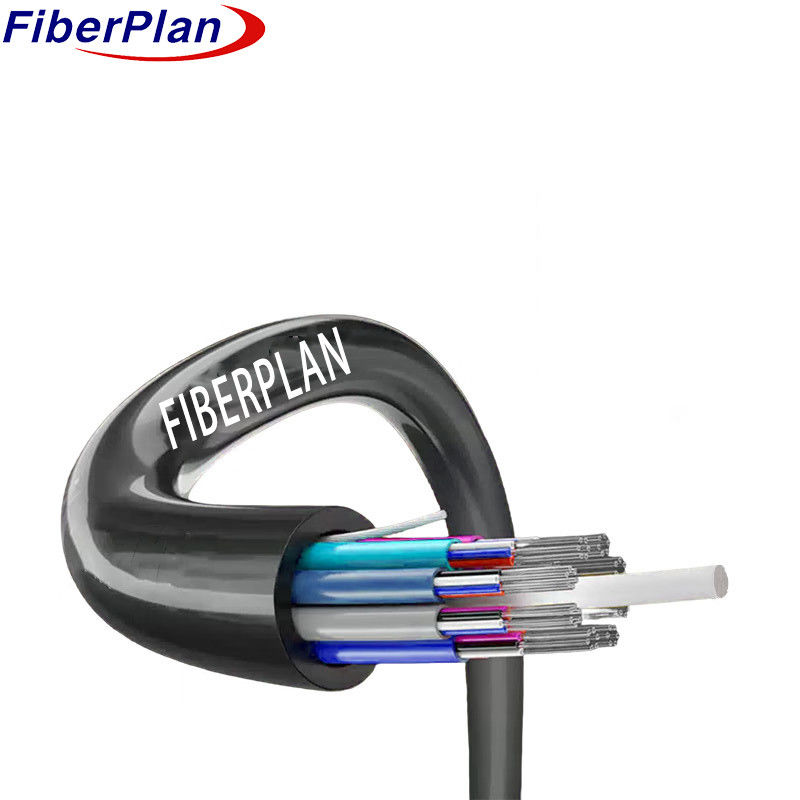

کابل چند لوله ای با نوار خنثی کننده آب برای انتقال داده با عملکرد بالا
ارسال هدیه
توضیحات
این کابل فیبر نوری اولویت حفاظت را دارد: فیبر های نوری ظریف در یک کابلی انعطاف پذیر و انعطاف پذیر قرار دارند.
یک لوله گشاده با دوام ساخته شده از پلاستیک با قدرت بالا، پر از یک ترکیب خاص مقاوم در برابر آب،
این لوله ها از یکپارچگی فیبر محافظت می کنند، از طریق جلوگیری از آسیب رطوبت، اطمینان از قطعات نوری بدون وقفه
حتی در شرایط سخت. هسته ساخته شده از فیبر تقویت شده پلاستیک (FRP) ،
که بدون دخالت فلزی قدرت را فراهم می کند.
پرکننده ها یک ساختار دایره ای قوی ایجاد می کنند. محافظت اضافی در برابر آب با جلوگیری از آب به دست می آید
نوار در اطراف هسته کابل پیچیده شده است. با پوشش پلی اتیلن انعطاف پذیر (PE) پوشیده شده است، کابل
از عناصر خارجی محافظت می شود، برای اطمینان از انتقال قابل اعتماد داده ها در میان انواع مختلف
شرایط محیطی.
درخواست
1. توزیع در فضای باز سازگاری: طراحی شده برای برنامه های کاربردی در فضای باز، این کابل تحمل متنوع
شرایط آب و هوایی و عوامل محیطی، تضمین انتقال قابل اعتماد داده در فضای باز.
2انتقال قدرت: با داشتن ساختاری قوی مناسب برای برنامه های کاربردی با قدرت بالا، این
کابل به طور کارآمد از سیستم های انتقال برق اصلی در شبکه های گسترده پشتیبانی می کند.
3محیط های با تداخل الکترومغناطیسی بالا: طراحی شده برای برتری در محیط های با اختلال قابل توجهی
اختلال الکترومغناطیسی، این کابل حساسیت به چنین تداخلاتی را به حداقل می رساند، اطمینان از ثبات
و انتقال داده های بدون وقفه در شرایط سخت.
ویژگی
1- قدرت مکانیکی و مقاومت در برابر دما: تضمین عملکرد قابل اعتماد در سراسر دما
نوسانات و نشان می دهد انعطاف پذیری مکانیکی قابل توجهی برای عملکرد سازگار در شرایط مختلف
شرایط.
2. لوله گشاده مقاوم به هیدرولیز: با مقاومت در برابر هیدرولیز، دوام و قدرت را فراهم می کند
عملکرد طولانی حتی در شرایط مرطوب.
3. حفاظت از فیبر تخصصی: به طور موثر از فیبر های محصور شده با یک ترکیب پرکننده تخصصی محافظت می کند
داخل لوله
4مقاومت و انعطاف پذیری: مقاومت و انعطاف پذیری را با انعطاف پذیری متعادل می کند
نصب در محیط های مختلف.
5حفاظت خارجی بهبود یافته: با تقویت دفاع، دوام کلی و قابلیت اطمینان را افزایش می دهد.
در برابر عوامل محیطی با ترکیب پر کردن داخل لوله گشاده.
جزئیات ساختار
| تعداد فیبر | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| تعداد لوله ها | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| فیبر در هر لوله | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| تعداد میله پرکننده | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| قطر لوله (±0.05mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| ضخامت لوله گشاده (± 0.1mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| قطر خارج نامی (± 0.1mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| ضخامت ژاکت (±0.05mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| لوله گشاده | مواد | PBT | رنگ | طیف استاندارد | ||||
| میله پرکننده | مواد | PP | رنگ | سیاه | ||||
| پر کردن لوله | مواد | مخلوط پرکننده | ||||||
| عضو نیروی مرکزی | مواد | FRP | قطر | 1.5mm (6 - 48F) | ||||
| 2mm (72 - 144F) | ||||||||
| لایه | PE (فقط برای 96C-144C) | |||||||
| سیستم خنک کننده آب | مواد | نوار خنک کننده آب | ||||||
| سیم ریپ | نوع | 1110*2 | ||||||
| ظرف بيرون | مواد | MDPE | رنگ | سیاه | ||||
عملکرد مکانیکی و محیط زیست
| مقاومت کششی | بلند مدت ((N) | 600N | ||||||
| کوتاه مدت ((N) | 1500N | |||||||
| بار خرد | مدت طولانی (N/100mm) | 300N/100mm | ||||||
| کوتاه مدت (N/100mm) | 1000N/100mm | |||||||
| شعاع خم | داینامیک (ملی متر) | 20D | ||||||
| آماری (ملی متر) | 10D | |||||||
| دمای ذخیره سازی | -20°C+70°C | |||||||
| دمای نصب | -10°C+60°C | |||||||
عملکرد فیبر
| سبک فیبر | واحد | SM G652D | MM 50/125 | MM 62.5/125 | ||||
| شرایط | mm | 1310/1550 | 850/1300 | 850/1300 | ||||
| کاهش | dB/km | ≤0.36/0.22 | ≤3.0/1.0 | ≤3.0/1.0 | ||||
| قطر پوشش | امم | 125±0.2 | 125±0.2 | 125±0.2 | ||||
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ||||
| قطر پوشش | امم | 242±3 | 242±3 | 242±3 | ||||
