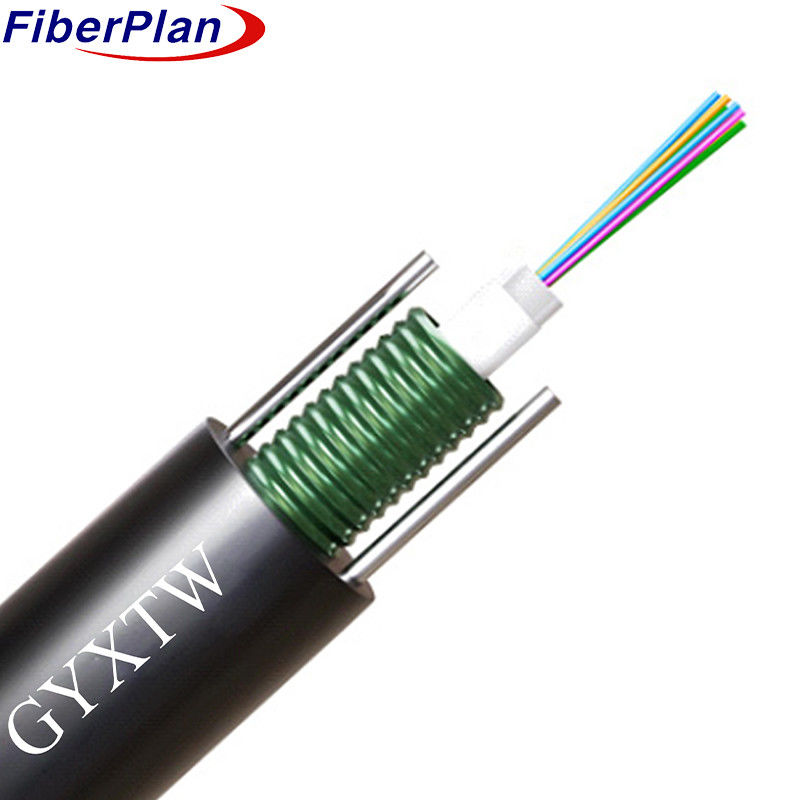

کابل فیبر نوری GYXTW G652D
توضیحات
این کابل از لوله های پلاستیکی با مدول بالا استفاده می کند که حاوی الیاف هستند و با یک لوله ضد آب پر شده اند.
یک لایه از نوار فولادی موج دار که با مواد ضد آب بسته شده است.
یک ساختار فشرده و ضد آب را تضمین می کند
در کنار نوار. در نهایت کابل در یک پوشش محافظ پلی اتیلن (PE) قرار دارد.
تضمین انعطاف پذیری کلی محیط زیست.
درخواست
این کابل برای نصب هوا و یا لوله ها طراحی شده است و با شرایط ساختاری، زیست محیطی و
استاندارد های عملکرد لازم برای استفاده در محیط های بیرونی.
به صورت هوائی معلق شده یا در لوله ها قرار داده شده و برای ارتباطات یا شبکه های مختلف استفاده می شود
اهداف.
ویژگی ها
1ساخت مقاوم در برابر دمای: کابل برای حفظ مکانیکی قوی طراحی شده است
عملکرد در میان تغییرات دمایی، اطمینان از عملکرد سازگار در محیط های مختلف
شرایط محیطی.
2. حفاظت از فیبر: مقاومت آن در برابر هیدرولیز، لوله گشاده با قدرت بالا، همراه با یک لوله تخصصی
مواد پرکننده، محافظ حیاتی برای فیبر ها فراهم می کند و حفاظت حیاتی آنها را تضمین می کند.
3• قدرت و انعطاف پذیری ترکیب شده: با استفاده از دو سیم فولادی موازی تقویت شده، این کابل
ترکیبی منحصر به فرد از مقاومت در برابر خرد و انعطاف پذیری، افزایش قدرت کشش برای قابلیت اطمینان طولانی مدت.
4نصب آسان:این کابل با طراحی فشرده و سبک طراحی شده است
برای نصب آسان و قابل تطبیق در برنامه های مختلف، اطمینان از راه اندازی کاربر پسند.
جزئیات ساخت کابل
| تعداد فیبر |
0 تا 24 هسته |
| لوله گشاده |
مواد |
PBT |
| قطر |
Ф2.2 ((خارج/درونی) |
| پر کردن لوله |
ترکیب پر کردن لوله |
| سیم فولادی |
اندازه |
0.8 میلی متر |
| شماره |
2 |
| پوشش بیرونی |
مواد |
PE،HDPE،LDPE |
| قطر |
7±0.2 میلی متر |
رنگ فیبر
|
تعداد فیبر 8
هسته ها در هر لوله
|
1 |
2 |
3 |
4 |
5 |
6 |
| آبی |
نارنجی |
سبز |
قهوه ای |
خاکستری |
سفید |
| 7 |
8 |
9 |
10 |
11 |
12 |
| قرمز |
سیاه |
زرد |
بنفش |
صورتی |
آب |
| رنگ 13 ~ 24 با یک ردیاب سیاه نشان داده خواهد شد. برای رنگ سیاه نیازی به ردیاب سیاه نشان داده نشده است، به جای رنگ طبیعی استفاده می شود. |
مشخصات مکانیکی کابل
| هسته |
قطر کابل |
وزن |
| 1 تا 24 |
8.0mm+-0.3mm |
۶۵ کیلوگرم/ کیلومتر+ ۱۰ کیلوگرم |
| محدوده دما |
-40+70 |
.... |
| حداقل شعاع خم (ملی متر) |
بلندمدت |
10D |
خم کردن
شعاع (ملی متر) |
کوتاه مدت |
20D |
حداقل مجاز
مقاومت کششی (N) |
بلندمدت |
1200 |
حداقل مجاز
مقاومت کششی (N) |
کوتاه مدت |
1500 |
عملیات
درجه حرارت (°C) |
-40+70 |
نصب
درجه حرارت (°C) |
-20+60 |
| دمای نگهداری (°C) |
-40+70 |
ویژگی فیبر
| سبک فیبر |
واحد |
SM
G652 |
SM
G652D |
ام ام
50/125 |
ام ام
62.5/125 |
ام ام
OM3-300 |
| وضعیت |
nm |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| ضخامت |
dB/km |
≤ |
≤ |
≤ |
≤3.0/1.0 |
≤3.0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
3.۰/۱0 |
.... |
.... |
| افسردگی |
1550nm |
Ps/ ((nm*km) |
.... |
≤18 |
.... |
.... |
افسردگی |
| 1625nm |
Ps/ ((nm*km) |
.... |
≤22 |
.... |
.... |
|
| پهنای باند |
850nm |
MHZ.KM |
.... |
.... |
400 پوند |
¥160 |
پهنای باند |
| 1300nm |
MHZ.KM |
.... |
.... |
800 پوند |
¥500 |
|
| طول موج پراکندگی صفر |
nm |
۱۳۰۰- ۱۳۲۴ |
1302 پوند
≤1322 |
.... |
.... |
1295 پوند،
≤1320 |
| شیب صفر فشار |
nm |
≤0.092 |
≤0.091 |
.... |
.... |
.... |
| PMD حداکثر فیبر فردی |
|
≤0.2 |
≤0.2 |
.... |
.... |
≤0.11 |
| ارزش پیوند طراحی PMD |
سلام2* کیلومتر) |
≤0.12 |
≤0.08 |
.... |
.... |
.... |
| طول موج قطع فیبر λc |
nm |
¥ 1180
≤1330 |
1180 پوند
≤1330 |
.... |
.... |
.... |
سفت کردن کابل
طول موج λcc |
nm |
≤1260 |
≤1260 |
.... |
.... |
.... |
| MFD |
1310nm |
امم |
9.2+/-0.4 |
9.2+/-0.4 |
.... |
.... |
.... |
| 1550nm |
امم |
10.4+/-0.8 |
10.4+/-0.8 |
.... |
.... |
.... |
ارقام
گشایش ((NA) |
|
.... |
.... |
0.200+/
-0.015 |
0.275+/- 0
015 |
0.200+/-0
.015 |
مرحله ((معادل دو طرفه
اندازه گیری) |
دی بی |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
نامنظمیت در فیبر
طول و نقطه |
دی بی |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
| عدم تداوم |
پخش مجدد تفاوت
ضریب |
dB/km |
≤0.05 |
≤0.03 |
≤0.08 |
≤0.10 |
≤0.08 |
| یکنواخت خفیف |
dB/km |
≤0.01 |
≤0.01 |
|
|
|
| دیمتر هسته |
امم |
|
|
50+1/0 |
62.5+/25 |
50+1/0 |
| قطر پوشش |
امم |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
| پوشش غیر دایره ای |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
| قطر پوشش |
امم |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
پوشش/چافینچ
خطای متمرکز |
امم |
≤120 |
≤120 |
≤120 |
≤120 |
≤120 |
| پوشش غیر گردی |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
| خطای محوری بودن هسته / پوشش |
امم |
≤0.6 |
≤0.6 |
≤1.5 |
≤1.5 |
≤1.5 |
| شعاع پیچ و تاب |
امم |
≤4 |
≤4 |
.... |
.... |
.... |
