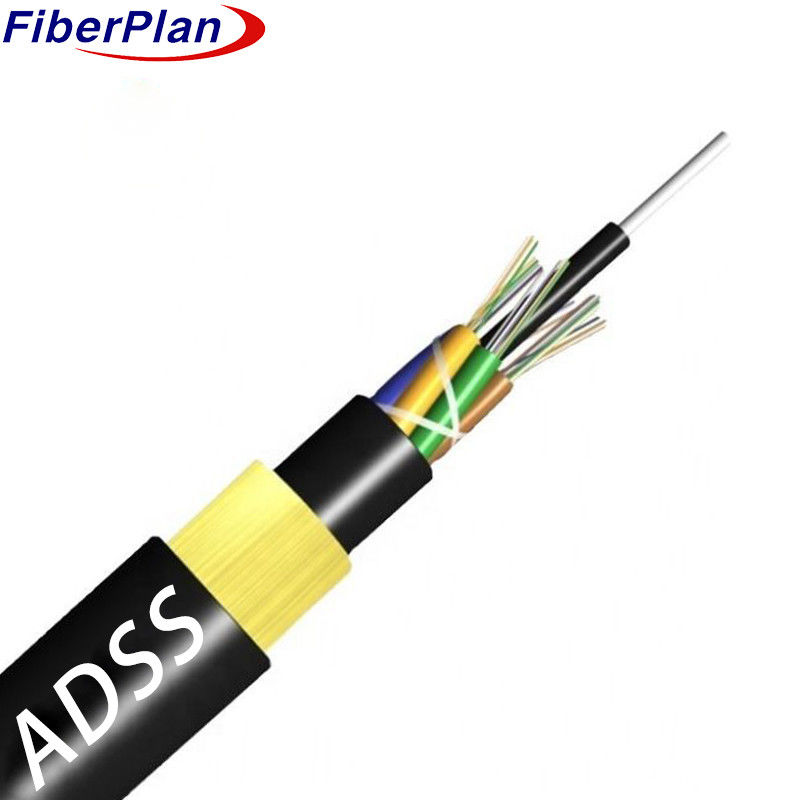

کابل فیبر نوری ADSS تقویت شده با پارچه کفلار دو لایه
توضیحات
کابل های ADSS (تمام دی الکتریک خود پشتیبانی) از یک ساخت لوله های آزاد استفاده می کنند تا اطمینان حاصل شود که بهینه
عملکرد و دوام. فیبر نوری به طور ایمن در لوله های پلاستیکی با مدول بالا پر از
یک ترکیب مقاوم در برابر آب، به طور موثر آنها را از رطوبت محافظت می کند. این لوله ها، همراه با پرکننده ها،
که در اطراف یک عضو مقاومتی مرکزی ساخته شده از FRP غیر فلزی (Fiber Reinforced Plastic) ، ایجاد می شود.
یک هسته کابل جمع و جور و دایره ای.
برای افزایش حفاظت، هسته با یک ترکیب پر شده و در یک پلی اتیلن نازک (PE) داخلی بسته شده است.
پوشش: تقویت اضافی توسط یک لایه از رشته های رشته ای که بر روی پوشش داخلی اعمال می شود، فراهم می شود.
در نهایت، کابل با یک پوشش بیرونی تکمیل می شود، که می تواند از پلی اتیلن (PE) برای استاندارد باشد.
برنامه های کاربردی یا ضد ردیابی (AT) برای محیط هایی با استرس الکتریکی بالا.
این ساختار قوی تضمین می کند که کابل های ADSS بسیار با دوام، مقاوم در برابر رطوبت و قادر به
این دستگاه ها برای نصب هوا و زیرزمینی مناسب هستند.
کابل ها عملکرد قابل اعتمادی دارند
در طیف گسترده ای از برنامه های کاربردی.
درخواست
1. طراحی کابل های نوری ADSS به دقت شامل شرایط زمان واقعی قدرت بالا
خطوط، اطمینان از عملکرد بهینه و دوام در چنین محیط هایی.
2پوشش های بیرونی PE برای خطوط برق زیر 110kV استفاده می شود، در حالی که پوشش های خارجی AT برای قدرت استفاده می شود.
خطوط کار در 110kV و بالاتر برای ارائه حفاظت تقویت شده.
3عناصر طراحی خاص مانند مقدار نخ های آرامید و فرآیند رشته بندی به دقت تنظیم شده اند.
طراحی شده برای پاسخگویی موثر به نیازهای مختلف پهن.
کابل در میان سناریوهای مختلف نصب.
ویژگی ها
1. اجازه می دهد تا برای نصب بدون نیاز به قطع برق، به حداقل رساندن اختلال در خدمات در طول
تعبیه.
2وزن سبک و قطر فشرده آن باعث کاهش فشار از یخ، باد، برج ها و بار های ضد انتشار می شود
در نتیجه دوام کابل و عملکرد کلی آن افزایش می یابد.
3طراحی شده برای یک عمر 30 ساله، اطمینان از قابلیت اطمینان طولانی مدت و هزینه های موثر در زیرساخت
پروژه ها
4نشان می دهد مقاومت کششی قوی و مقاومت در برابر دمای، اطمینان از عملکرد سازگار در سراسر
شرایط محیطی متنوع.
جزئیات ساخت کابل
| تعداد فیبر |
۲۴ تا ۱۴۴ هسته |
| طناب پر کردن |
2.0mm |
| موانع رطوبت |
سیستم مسدود کننده آب |
| عضو نیروی مرکزی |
مواد |
FRP/FRP با PE |
| اندازه |
2.1 میلی متر |
| پر کردن لوله |
ترکیب پر کردن لوله |
| پرکننده |
لوله PP/ لوله PVC |
| پوشش داخلی |
مواد |
PE |
| لوله گشاده |
مواد |
PBT |
| قطر |
Ф2.2mm ((خارج/داخل) |
| پوشش بیرونی |
مواد |
PE/HDPE |
| قطر |
11±0.2 میلی متر |
رنگ فیبر
|
تعداد فیبر 8
هسته ها در هر لوله
|
1 |
2 |
3 |
4 |
5 |
6 |
| آبی |
نارنجی |
سبز |
قهوه ای |
خاکستری |
سفید |
| 7 |
8 |
9 |
10 |
11 |
12 |
| قرمز |
سیاه |
زرد |
بنفش |
صورتی |
آب |
| رنگ 13 ~ 24 با یک ردیاب سیاه نشان داده خواهد شد. برای رنگ سیاه نیازی به ردیاب سیاه نشان داده نمی شود، به جای رنگ طبیعی استفاده می شود. |
مشخصات مکانیکی کابل
| هسته |
قطر کابل |
وزن |
| 2 هسته به 60 هسته |
12±0.2 میلی متر |
140±3kg/km |
| ۷۲ هسته |
13±0.2 میلی متر |
190±3kg/km |
| 96core |
14.5±0.2mm |
220±3kg/km |
| ۱۴۴ هسته |
16.5±0.2mm |
۲۴۰±۳ کیلوگرم در کیلومتر |
| حداکثر ولتاژ کار روزانه |
88kN |
| حداکثر، تنش کاری مجاز |
32.7KN |
| ماژول انعطاف پذیری |
37KN/mm2 |
| کمترین شعاع خم شدن ((ملی متر) |
عملیات |
۲۴۰ میلی متر |
| نصب |
۳۹۰ میلی متر |
| بار اضافی |
بار اضافی 0.5% ~ 0.7% |
| یخ |
5 میلی متر |
| سرعت باد |
35 متر در ثانیه |
ویژگی فیبر
| سبک فیبر |
واحد |
SM
G652 |
SM
G652D |
ام ام
50/125 |
ام ام
62.5/125 |
ام ام
OM3-300 |
| وضعیت |
nm |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| ضخامت |
dB/km |
≤ |
≤ |
≤ |
≤3.0/1.0 |
≤3.0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
3.۰/۱0 |
.... |
.... |
| افسردگی |
1550nm |
Ps/ ((nm*km) |
.... |
≤18 |
.... |
.... |
افسردگی |
| 1625nm |
Ps/ ((nm*km) |
.... |
≤22 |
.... |
.... |
|
| پهنای باند |
850nm |
MHZ.KM |
.... |
.... |
400 پوند |
¥160 |
پهنای باند |
| 1300nm |
MHZ.KM |
.... |
.... |
800 پوند |
¥500 |
|
| طول موج پراکندگی صفر |
nm |
۱۳۰۰- ۱۳۲۴ |
1302 پوند
≤1322 |
.... |
.... |
1295 پوند،
≤1320 |
| شیب صفر فشار |
nm |
≤0.092 |
≤0.091 |
.... |
.... |
.... |
| PMD حداکثر فیبر فردی |
|
≤0.2 |
≤0.2 |
.... |
.... |
≤0.11 |
| ارزش پیوند طراحی PMD |
Ps ((nm2*k
m) |
≤0.12 |
≤0.08 |
.... |
.... |
.... |
| طول موج قطع فیبر λc |
nm |
¥ 1180
≤1330 |
1180 پوند
≤1330 |
.... |
.... |
.... |
سفت کردن کابل
طول موج λcc |
nm |
≤1260 |
≤1260 |
.... |
.... |
.... |
| MFD |
1310nm |
امم |
9.2±0.4 |
9.2±0.4 |
.... |
.... |
.... |
| 1550nm |
امم |
10.4±0.8 |
10.4±0.8 |
.... |
.... |
.... |
ارقام
گشایش ((NA) |
|
.... |
.... |
0.200±0.015 |
0.275±0.
015 |
0.200±0
.015 |
مرحله ((معادل دو طرفه
اندازه گیری) |
دی بی |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
نامنظمیت در فیبر
طول و نقطه |
دی بی |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
| عدم تداوم |
پخش مجدد تفاوت
ضریب |
dB/km |
≤0.05 |
≤0.03 |
≤0.08 |
≤0.10 |
≤0.08 |
| یکنواخت خفیف |
dB/km |
≤0.01 |
≤0.01 |
|
|
|
| دیمتر هسته |
امم |
|
|
50±1.0 |
62.5±2.5 |
50±1.0 |
| قطر پوشش |
امم |
125.0±0.1 |
125.0±0.1 |
125.0±0.1 |
125.0±0.1 |
125.0±0.1 |
| پوشش غیر دایره ای |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
| قطر پوشش |
امم |
242±7 |
242±7 |
242±7 |
242±7 |
242±7 |
پوشش/چافینچ
خطای متمرکز |
امم |
≤120 |
≤120 |
≤120 |
≤120 |
≤120 |
| پوشش غیر گردی |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
| خطای محوری بودن هسته / پوشش |
امم |
≤0.6 |
≤0.6 |
≤1.5 |
≤1.5 |
≤1.5 |
| شعاع پیچ و تاب |
امم |
≤4 |
≤4 |
.... |
.... |
.... |
