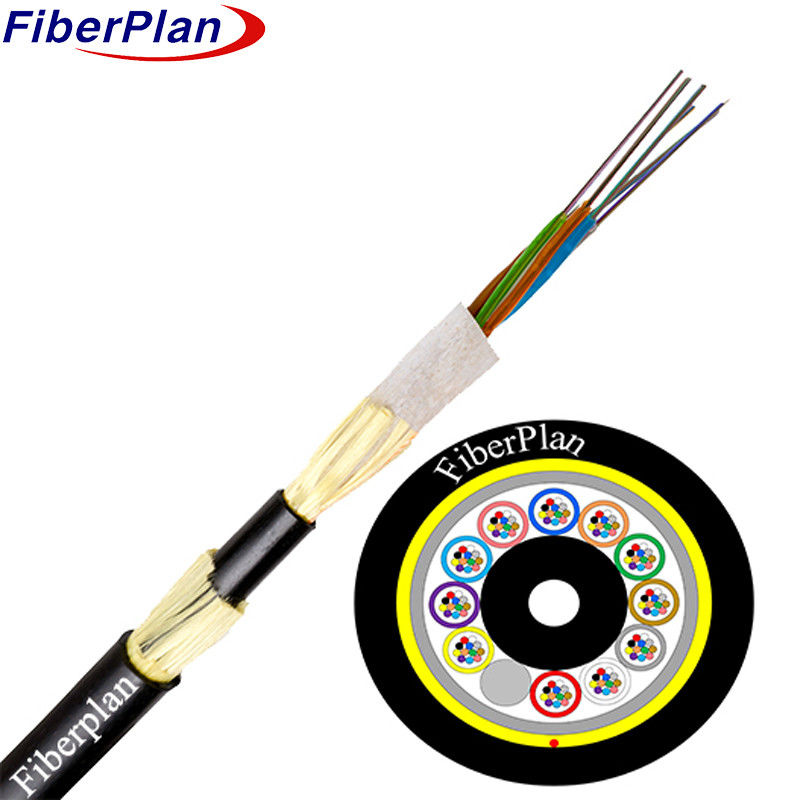

کابل فیبر نوری ADSS تقویت شده با پارچه کفلار دو لایه
توضیحات
کابل ADSS (تمام-Dielectric خود-حمایت) با یک ساختار لوله های آزاد طراحی شده است تا اطمینان حاصل شود
عملکرد بهینه و دوام. الیاف به طور ایمن در لوله های پلاستیکی با مدول بالا پر از
یک ترکیب مقاوم در برابر آب، به طور موثر از آنها در برابر رطوبت محافظت می کند. این لوله ها، همراه با پرکننده ها،
که در اطراف یک عنصر مقاومت مرکزی ساخته شده از FRP غیر فلزی (Fiber Reinforced Plastic) ، شکل می گیرد
یک هسته کابل جمع و جور و دایره ای.
برای افزایش حفاظت بیشتر، هسته با یک ترکیب پرکننده پر شده و در یک پلی اتیلن نازک احاطه شده است
برای تقویت اضافی یک لایه رشته ای از نخ های آریام بر روی این پوشش داخلی اعمال می شود
در نهایت، کابل با یک پوشش بیرونی که می تواند از پلی اتیلن (PE) برای
برنامه های کاربردی استاندارد یا ضد ردیابی (AT) برای محیط هایی با فشار الکتریکی بالا.
این ساختار قوی تضمین می کند که کابل ADSS بسیار با دوام، مقاوم در برابر رطوبت و قادر به
مقاومت در برابر شرایط مختلف محیط زیست. این باعث می شود آن را برای هر دو نصب هوا و زیرزمینی ایده آل،
ارائه عملکرد قابل اعتماد در طیف وسیعی از برنامه های کاربردی.
درخواست
1طراحی کابل ADSS شرایط زمان واقعی خطوط برق را در نظر می گیرد و اطمینان از بهینه سازی
عملکرد و دوام در چنین محیطی.
2یک پوشش بیرونی PE برای خطوط برق زیر 110kV استفاده می شود، در حالی که یک پوشش خارجی AT استفاده می شود.
برای خطوط برق که در 110kV و بالاتر کار می کنند تا حفاظت بیشتری فراهم کنند.
3طراحی خاص، از جمله مقدار نخ آریام و فرآیند رشته بندی، با توجه به شرایط مختلف طراحی شده است.
به طور موثر نیازهای محدوده را تغییر دهید، اطمینان حاصل کنید که کابل به طور قابل اعتماد در دستگاه های مختلف کار می کند
سناریوها
ویژگی ها
1. امکان نصب بدون نیاز به قطع برق، به حداقل رساندن اختلال در خدمات در طول
تعبیه.
2وزن سبک و قطر جمع و جور کاهش فشار از یخ، باد، برج، و بار backprop، در نتیجه
افزایش دوام کابل و عملکرد کلی آن.
3طراحی شده برای یک عمر 30 ساله، اطمینان از قابلیت اطمینان طولانی مدت و هزینه های موثر در زیرساخت
پروژه ها
4نشان می دهد مقاومت کششی قوی و مقاومت در برابر دمای، تضمین عملکرد سازگار
در شرایط مختلف محیط زیست.
جزئیات ساخت کابل
| تعداد فیبر | ۲۴ تا ۱۴۴ هسته | |||||||
| طناب پر کردن | 2.0mm | |||||||
| موانع رطوبت | سیستم مسدود کننده آب | |||||||
| عضو نیروی مرکزی | مواد | FRP/FRP با PE | ||||||
| اندازه | 2.1 میلی متر | |||||||
| پر کردن لوله | ترکیب پر کردن لوله | |||||||
| پرکننده | لوله PP/ لوله PVC | |||||||
| پوشش داخلی | مواد | PE | ||||||
| لوله گشاده | مواد | PBT | ||||||
| قطر | Ф2.2mm ((خارج/داخل) | |||||||
| پوشش بیرونی | مواد | PE/HDPE | ||||||
| قطر | 11±0.2 میلی متر | |||||||
رنگ فیبر
|
تعداد فیبر 8 هسته ها در هر لوله |
1 | 2 | 3 | 4 | 5 | 6 |
| آبی | نارنجی | سبز | قهوه ای | خاکستری | سفید | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| قرمز | سیاه | زرد | بنفش | صورتی | آب | |
| رنگ 13 ~ 24 با یک ردیاب سیاه نشان داده خواهد شد. برای رنگ سیاه نیازی به ردیاب سیاه نشان داده نمی شود، به جای رنگ طبیعی استفاده می شود. | ||||||
مشخصات مکانیکی کابل
| هسته | قطر کابل | وزن | |||||
| 2 هسته به 60 هسته | 12±0.2 میلی متر | 140±3kg/km | |||||
| ۷۲ هسته | 13±0.2 میلی متر | 190±3kg/km | |||||
| 96core | 14.5±0.2mm | 220±3kg/km | |||||
| ۱۴۴ هسته | 16.5±0.2mm | ۲۴۰±۳ کیلوگرم در کیلومتر | |||||
| حداکثر ولتاژ کار روزانه | 88kN | ||||||
| حداکثر، تنش کاری مجاز | 32.7KN | ||||||
| ماژول انعطاف پذیری | 37KN/mm2 | ||||||
| کمترین شعاع خم شدن ((ملی متر) | عملیات | ۲۴۰ میلی متر | |||||
| نصب | ۳۹۰ میلی متر | ||||||
| بار اضافی | بار اضافی 0.5% ~ 0.7% | ||||||
| یخ | 5 میلی متر | ||||||
| سرعت باد | 35 متر در ثانیه | ||||||
ویژگی فیبر
| سبک فیبر | واحد | SM G652 |
SM G652D |
ام ام 50/125 |
ام ام 62.5/125 |
ام ام OM3-300 |
|
| وضعیت | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ضخامت | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.۰/۱0 | .... | .... | |||
| افسردگی | 1550nm | Ps/ ((nm*km) | .... | ≤18 | .... | .... | افسردگی |
| 1625nm | Ps/ ((nm*km) | .... | ≤22 | .... | .... | ||
| پهنای باند | 850nm | MHZ.KM | .... | .... | 400 پوند | ¥160 | پهنای باند |
| 1300nm | MHZ.KM | .... | .... | 800 پوند | ¥500 | ||
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | 1302 پوند ≤1322 |
.... | .... | 1295 پوند، ≤1320 |
|
| شیب صفر فشار | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| ارزش پیوند طراحی PMD | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موج قطع فیبر λc | nm | ¥ 1180 ≤1330 |
1180 پوند ≤1330 |
.... | .... | .... | |
| سفت کردن کابل طول موج λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| MFD | 1310nm | امم | 9.2±0.4 | 9.2±0.4 | .... | .... | .... |
| 1550nm | امم | 10.4±0.8 | 10.4±0.8 | .... | .... | .... | |
| ارقام گشایش ((NA) |
.... | .... | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| مرحله ((معادل دو طرفه اندازه گیری) |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| نامنظمیت در فیبر طول و نقطه |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم تداوم | |||||||
| پخش مجدد تفاوت ضریب |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| یکنواخت خفیف | dB/km | ≤0.01 | ≤0.01 | ||||
| دیمتر هسته | امم | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| قطر پوشش | امم | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر پوشش | امم | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| پوشش/چافینچ خطای متمرکز |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| پوشش غیر گردی | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطای محوری بودن هسته / پوشش | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| شعاع پیچ و تاب | امم | ≤4 | ≤4 | .... | .... | .... | |
