کابل فیبر نوری ADSS تقویت شده با پارچه کفلار دو لایه
توضیحات

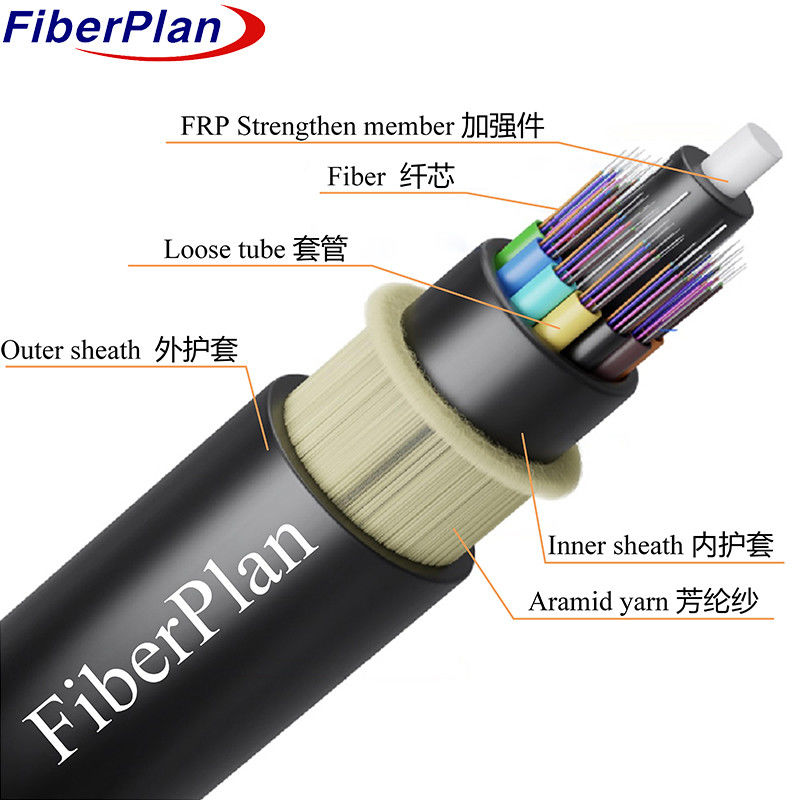

کابل ADSS (All-Dielectric-Self-Supporting) با ساختار لوله ی آزاد طراحی شده است.
فیبر ها به طور ایمن در لوله های پلاستیکی با مدول بالا قرار دارند که با یک ترکیب مقاوم در برابر آب پر شده اند
برای محافظت از رطوبت. این لوله ها، همراه با مواد پرکننده، پس از آن در اطراف یک قدرت مرکزی قرار می گیرند.
عضو ساخته شده از FRP غیر فلزی (Fiber Reinforced Plastic) ، که یک هسته کابل جمع و جور و دایره ای را تشکیل می دهد.
برای افزایش حفاظت بیشتر، هسته با یک ترکیب پرکننده پر شده و در یک پلی اتیلن نازک احاطه شده است
برای تقویت اضافی یک لایه رشته ای از نخ های آریام بر روی این پوشش داخلی اعمال می شود
در نهایت، کابل با یک پوشش خارجی که می تواند از پلی اتیلن (PE) برای استاندارد باشد، تکمیل می شود.
این ساخت و ساز تضمین می کند که دستگاه های ضد ردیابی (AT) برای محیط هایی با استرس الکتریکی بالا استفاده شوند.
کابل ADSS بسیار با دوام، مقاوم در برابر رطوبت و قادر به تحمل شرایط مختلف محیط زیست است،
که باعث می شود آن را برای هر دو نصب هوا و زیرزمینی ایده آل کند.
درخواست
1طراحی کابل ADSS شرایط زمان واقعی خطوط برق را در نظر می گیرد و اطمینان از بهینه سازی
عملکرد و دوام در چنین محیطی.
2یک پوشش بیرونی PE برای خطوط برق زیر 110kV استفاده می شود، در حالی که یک پوشش خارجی AT (ضد ردیابی) استفاده می شود.
برای خطوط برق که در 110kV و بالاتر کار می کنند تا حفاظت بیشتری فراهم کنند.
3طراحی خاص، از جمله مقدار نخ آریام و فرآیند رشته بندی، با توجه به شرایط مختلف طراحی شده است.
به طور موثر نیازهای محدوده را تغییر دهید، اطمینان حاصل کنید که کابل به طور قابل اعتماد در دستگاه های مختلف کار می کند
سناریوها
ویژگی ها
1اجازه می دهد تا نصب بدون نیاز به قطع برق، اطمینان از حداقل اختلال در خدمات.
2وزن سبک و قطر کوچک کاهش استرس از یخ، باد، برج، و بار backprop، افزایش
دوام و عملکرد کابل.
3طراحی شده برای یک عمر 30 سال، ارائه قابلیت اطمینان طولانی مدت و مقرون به صرفه.
4نشان می دهد قدرت کششی قوی و مقاومت در برابر دما، اطمینان از عملکرد قابل اعتماد در انواع
شرایط محیطی.
جزئیات ساخت کابل
| تعداد فیبر | ۲۴ تا ۱۴۴ هسته | |||||||
| طناب پر کردن | 2.0mm | |||||||
| موانع رطوبت | سیستم مسدود کننده آب | |||||||
| عضو نیروی مرکزی | مواد | FRP/FRP با PE | ||||||
| اندازه | 2.1 میلی متر | |||||||
| پر کردن لوله | ترکیب پر کردن لوله | |||||||
| پرکننده | لوله PP/ لوله PVC | |||||||
| پوشش داخلی | مواد | PE | ||||||
| لوله گشاده | مواد | PBT | ||||||
| قطر | Ф2.2mm ((خارج/داخل) | |||||||
| پوشش بیرونی | مواد | PE/HDPE | ||||||
| قطر | 11±0.2 میلی متر | |||||||
رنگ فیبر
|
تعداد فیبر 8 هسته ها در هر لوله |
1 | 2 | 3 | 4 | 5 | 6 |
| آبی | نارنجی | سبز | قهوه ای | خاکستری | سفید | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| قرمز | سیاه | زرد | بنفش | صورتی | آب | |
| رنگ 13 ~ 24 با یک ردیاب سیاه نشان داده خواهد شد. برای رنگ سیاه نیازی به ردیاب سیاه نشان داده نمی شود، به جای رنگ طبیعی استفاده می شود. | ||||||
مشخصات مکانیکی کابل
| هسته | قطر کابل | وزن | |||||
| 2 هسته به 60 هسته | 12±0.2 میلی متر | 140±3kg/km | |||||
| ۷۲ هسته | 13±0.2 میلی متر | 190±3kg/km | |||||
| 96core | 14.5±0.2mm | 220±3kg/km | |||||
| ۱۴۴ هسته | 16.5±0.2mm | ۲۴۰±۳ کیلوگرم در کیلومتر | |||||
| حداکثر ولتاژ کار روزانه | 88kN | ||||||
| حداکثر، تنش کاری مجاز | 32.7KN | ||||||
| ماژول انعطاف پذیری | 37KN/mm2 | ||||||
| کمترین شعاع خم شدن ((ملی متر) | عملیات | ۲۴۰ میلی متر | |||||
| نصب | ۳۹۰ میلی متر | ||||||
| بار اضافی | بار اضافی 0.5% ~ 0.7% | ||||||
| یخ | 5 میلی متر | ||||||
| سرعت باد | 35 متر در ثانیه | ||||||
ویژگی فیبر
| سبک فیبر | واحد | SM G652 |
SM G652D |
ام ام 50/125 |
ام ام 62.5/125 |
ام ام OM3-300 |
|
| وضعیت | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ضخامت | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.۰/۱0 | .... | .... | |||
| افسردگی | 1550nm | Ps/ ((nm*km) | .... | ≤18 | .... | .... | افسردگی |
| 1625nm | Ps/ ((nm*km) | .... | ≤22 | .... | .... | ||
| پهنای باند | 850nm | MHZ.KM | .... | .... | 400 پوند | ¥160 | پهنای باند |
| 1300nm | MHZ.KM | .... | .... | 800 پوند | ¥500 | ||
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | 1302 پوند ≤1322 |
.... | .... | 1295 پوند، ≤1320 |
|
| شیب صفر فشار | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| ارزش پیوند طراحی PMD | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موج قطع فیبر λc | nm | ¥ 1180 ≤1330 |
1180 پوند ≤1330 |
.... | .... | .... | |
| سفت کردن کابل طول موج λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| MFD | 1310nm | امم | 9.2±0.4 | 9.2±0.4 | .... | .... | .... |
| 1550nm | امم | 10.4±0.8 | 10.4±0.8 | .... | .... | .... | |
| ارقام گشایش ((NA) |
.... | .... | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| مرحله ((معادل دو طرفه اندازه گیری) |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| نامنظمیت در فیبر طول و نقطه |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم تداوم | |||||||
| پخش مجدد تفاوت ضریب |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| یکنواخت خفیف | dB/km | ≤0.01 | ≤0.01 | ||||
| دیمتر هسته | امم | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| قطر پوشش | امم | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر پوشش | امم | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| پوشش/چافینچ خطای متمرکز |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| پوشش غیر گردی | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطای محوری بودن هسته / پوشش | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| شعاع پیچ و تاب | امم | ≤4 | ≤4 | .... | .... | .... | |
