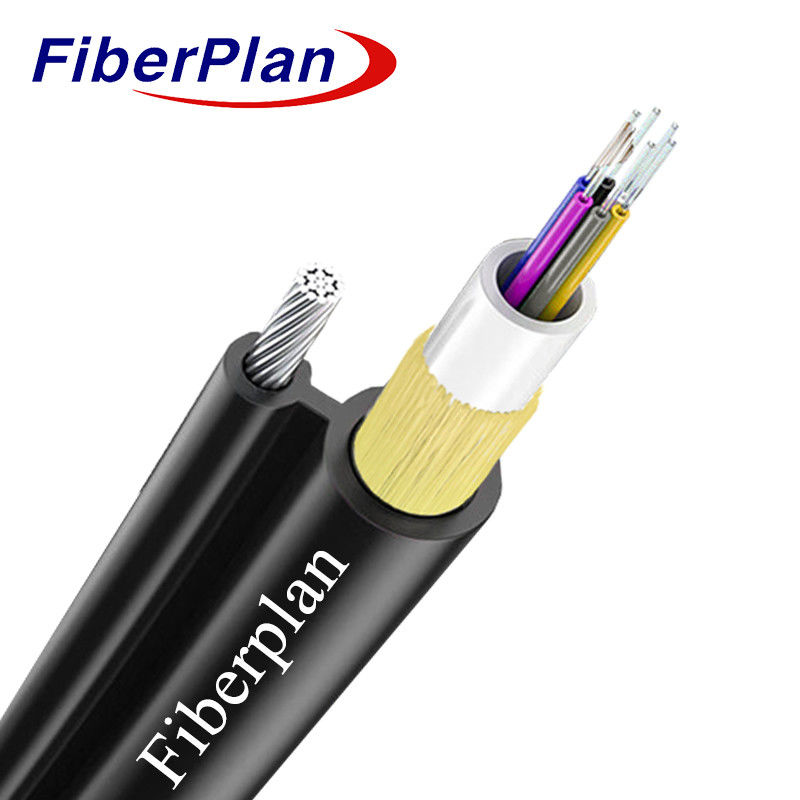

شکل 8 کابل فیبر نوری 12 رشته ای GYXTC8Y با نخ آرامید
توضیحات
فايبر ها از فايبر يوفک، فايبر کورننگ و فايبر هوم ساخته شده اند.فیبر ها در یک ماژول بالا قرار دارند
یک لوله گشاده پلاستیکی، پر از یک ترکیب مقاوم در برابر آب،و توسط کفلر در داخل ژاکت بیرونی احاطه شده است.
این بخش از کابل، همراه با سیم های خدمت به عنوانپشتیبانی، با یک پوشش PE برای ایجاد یک شکل نهایی شده است
ساختار 8
درخواست
این مشخصات مشخصه معیارهای کلی برای یک شکل 8 خود پشتیبانی مرکز لوله کابل نوری طراحی شده است
برای نصب هوا و بالا.
ویژگی ها
مقاومت غیر فلزی باعث مقاومت استثنایی در برابر تداخل الکترومغناطیسی می شود.
2 طراحی نشان داده شده لوله گشاده عملکرد قابل اطمینان را تضمین می کند.
3 مقاومت مکانیکی و محیطی فوق العاده ای دارد.
4 انعطاف پذیری و توانایی خم شدن خوبی دارد.
۵- قطر بیرونی کوچک، سبک و آسان نصب
6 تقویت کلوار به طور قابل توجهی قدرت کشش کابل را افزایش می دهد.
7 الیاف از الیاف yofc، الیاف corning و الیاف home ساخته می شوند.
جزئیات ساخت کابل
| مشخصات | جزئیات |
|---|---|
| تعداد فیبر | ۱ تا ۱۲ هسته |
| مواد لوله گشاده | PBT |
| قطر لوله باز | 3.0mm ± 0.2mm |
| قطر سیم فولادی خودپذیر | 1.6 میلی متر |
| قطر کل کابل | 4.0mm × 6.0mm |
| وزن کابل در هر کیلومتر | ۴۵ کیلوگرم/ کیلومتر |
رنگ فیبر
| تعداد فیبر در هر لوله | 8 هسته |
|---|---|
| 1 | آبی |
| 2 | نارنجی |
| 3 | سبز |
| 4 | قهوه ای |
| 5 | خاکستری |
| 6 | سفید |
| 7 | قرمز |
| 8 | سیاه |
| 9 | زرد |
| 10 | بنفش |
| 11 | صورتی |
| 12 | آب |
مشخصات مکانیکی کابل
| هسته | قطر کابل | وزن |
|---|---|---|
| 1 تا 12 | 4.0×60 | ۴۵ کیلوگرم/ کیلومتر |
| پارامتر | جزئیات |
|---|---|
| محدوده دما | -40°C تا +70°C |
| کمترین شعاع خم (طول مدت) | 10D (D = قطر کابل) |
| کمترین شعاع خم (به مدت کوتاه) | 20D (D = قطر کابل) |
| حداقل مقاومت کششی مجاز (در دراز مدت) | 700N |
| حداقل مقاومت کششی مجاز (به مدت کوتاه) | 1200N |
| دمای کار | -40°C تا +70°C |
| دمای نصب | -20°C تا +60°C |
| دمای ذخیره سازی | -40°C تا +70°C |
ویژگی فیبر
| سبک فیبر | واحد | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | OM3-300 |
|---|---|---|---|---|---|---|
| شرایط | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 |
| کاهش | dB/km | ≤0.36/0.23 | ≤0.34/0.22 | ≤3.0/1.0 | .... | .... |
| پراکندگی | 1550nm | .... | ≤18 | .... | .... | .... |
| پراکندگی | 1625nm | .... | ≤22 | .... | .... | .... |
| پهنای باند | 850nm | .... | .... | ≥400 MHz·km | ≥160 MHz·km | .... |
| پهنای باند | 1300nm | .... | .... | ≥800 MHz·km | ≥500 MHz·km | .... |
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | ≥1302، ≤1322 | .... | .... | ≥1295، ≤1320 |
| شیب صفر پراکندگی | nm | ≤0.092 | ≤0.091 | .... | .... | .... |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | |
| ارزش پیوند طراحی PMD | ps ((nm^2·km) | ≤0.12 | ≤0.08 | .... | .... | .... |
| طول موج قطع فیبر λc | nm | ≥1180، ≤1330 | ≥1180، ≤1330 | .... | .... | .... |
| طول موج قطع کابل λcc | nm | ≤1260 | ≤1260 | .... | .... | .... |
| MFD | 1310nm | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| MFD | 1550nm | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... |
| گشایش عددی ((NA)) | .... | .... | 0.200+/- 0015 | 0.275+/- 0015 | 0.200+/- 0015 | |
| مرحله (معادل اندازه گیری دو طرفه) | دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 |
| نامنظمیت در طول و نقطه فیبر | دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 |
| پارامتر | واحد | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | MM OM3 |
|---|---|---|---|---|---|---|
| قطعیت | dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 |
| ضریب پخش برگشت تفاوت | dB/km | ...بله... | ...بله... | ...بله... | ...بله... | ...بله... |
| یکنواختی کاهش | dB/km | ≤0.01 | ≤0.01 | .... | .... | .... |
| قطر هسته | μm | .... | .... | 50+1/0 | 62.5+/25 | 50+1/0 |
| قطر پوشش | μm | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 |
| پوشش غیر گرد | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
| قطر پوشش | μm | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| خطای غلظت پوشش / پوشش | μm | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 |
| پوشش غیر دایره ای | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 |
| خطای تمرکز هسته/پوش | μm | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 |
| کرل (قطر) | μm | ≤4 | ≤4 | .... | .... | .... |
