| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYTC8S53 |

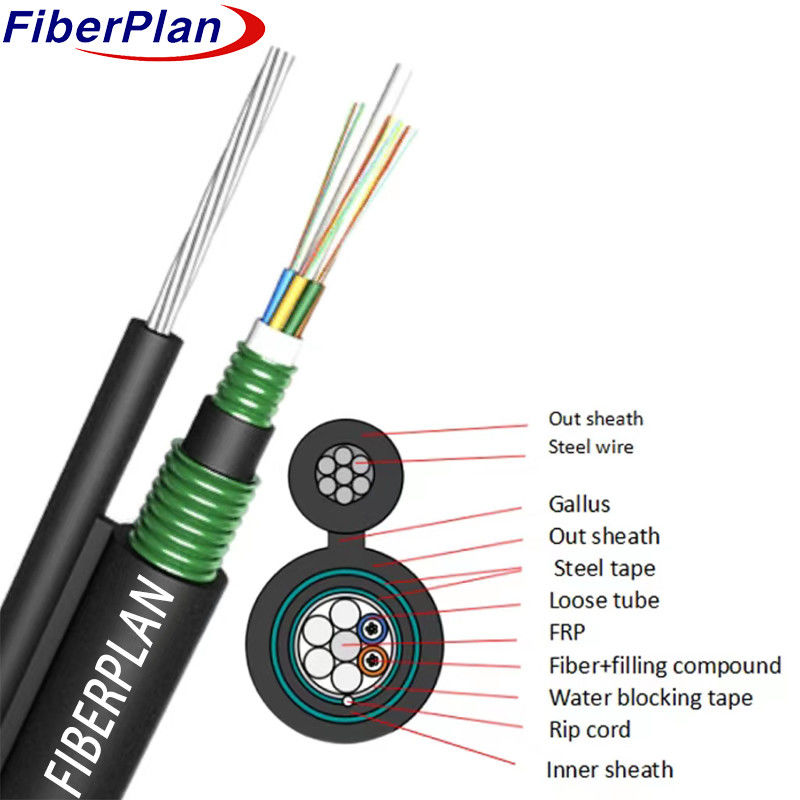

شکل 8 کابل فیبر نوری زره ای دوگانه GYTC8S53
توضیحات
ساخت کابل شامل مرتب کردن فیبر در یک لوله گشاده از پلاستیک با مدول بالا است که با یک
یک FRP غیر فلزی به عنوان عنصر قوت مرکزی در هسته عمل می کند.
لوله ها، همراه با پرکننده ها، یک هسته کابل دایره ای جمع و جور را در اطراف عنصر مقاومت تشکیل می دهند.
یک نوار فولادی موج دار اعمال می شود و یک پوشش داخلی اضافه می شود.
این بخش، همراه با سیم های متراکم به عنوان جزء پشتیبانی،
سپس با یک پوشش پلی اتیلن (PE) تکمیل می شود و یک ساختار شکل 8 ایجاد می کند.
طراحی شده برای نصب هواهای خودپذیر، که دوام و عملکرد در شرایط مختلف را تضمین می کند.
درخواست
* مناسب برای سیستم های انتقال برق اصلی، تضمین توزیع انرژی کارآمد و قابل اعتماد
فاصله های طولانی
* ایده آل برای استفاده در شبکه های دسترسی و شبکه های محلی واقع در مناطق با سطوح بالا از برق
تداخل مغناطیسی، ارائه اتصال قوی و مقاوم به تداخل.
ویژگی ها
* دارای انعطاف پذیری عالی و عملکرد خم شدن است و به راحتی با شرایط مختلف نصب سازگار می شود.
* دارای قطر بیرونی کوچک و طراحی سبک وزن است که نصب آسان و راحت را تسهیل می کند.
* اطمینان از پر شدن هسته کابل 100٪، ارائه حفاظت جامع و پشتیبانی از فیبر نوری
داخل کابل
جزئیات ساختار
| تعداد فیبر | 24F | ||||||
| فیبر SM | نوع فیبر | G652D | تمرکز هسته اشتباه |
≤0.3um | |||
| MFD | 8.6 ¥ 9.8um | پوشش غیر دایره ای |
≤0.7% | ||||
| قطر پوشش | 124.8±0.5um | فیبر رنگ | طیف استاندارد | ||||
| بافر گسسته | مواد | PBT | رنگ | آبی سفید زرد | |||
| قطر | 1.75±0.05mm | ضخامت | 0.35±0.05mm | ||||
| میله پرکننده | مواد | PP | رنگ | سفید | |||
| قطر | 1.65 | مقدار | 4 | ||||
| عضو قدرت | قطر | سیم فولادی روشن | قطر | Φ1.85 | |||
| سیستم مسدود کننده آب | مواد | نوار خنک کننده آب | |||||
| پوشش داخلی | مواد | نوار فولادی PE+ | رنگ | سیاه | |||
| قطر | 7.8±0.2mm | ضخامت | 0.8±0.1mm | ||||
| سیم ریپ | مشخصات | سفید 1110D*2 | مقدار | 1 | |||
| گالوس | مواد | سیم فلزی روشن | مشخصات | 1.0*7-3.0mm | |||
| ظرف بيرون | مواد | نوار فولادی PE+ | رنگ | سیاه | |||
| قطر | 6.0±0.2*11.9±0.5 -19.7±0.5 |
ضخامت | 1.6±0.2 | ||||
عملکرد مکانیکی و محیط زیست
| مقاومت کششی | کوتاه مدت ((N) | 6000N | |||||
| بلند مدت ((N) | 2000N | ||||||
| بار خرد | کوتاه مدت ((N) | 3000N/100mm | |||||
| بلند مدت ((N) | 1000N/100mm | ||||||
| شعاع خم | پویا | 20D | |||||
| استاتیک | 10D | ||||||
| درجه حرارت | -20°C+70°C | ||||||
عملکرد فیبر
| نوع فیبر | واحد | SM G652D | MM 50/125 | MM 62.5/125 | |||
| شرایط | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| کاهش | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر پوشش | امم | 125±1 | 125±1 | 125±1 | |||
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر پوشش | امم | 242±7 | 242±7 | 242±7 | |||
