| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYXTC8Y |

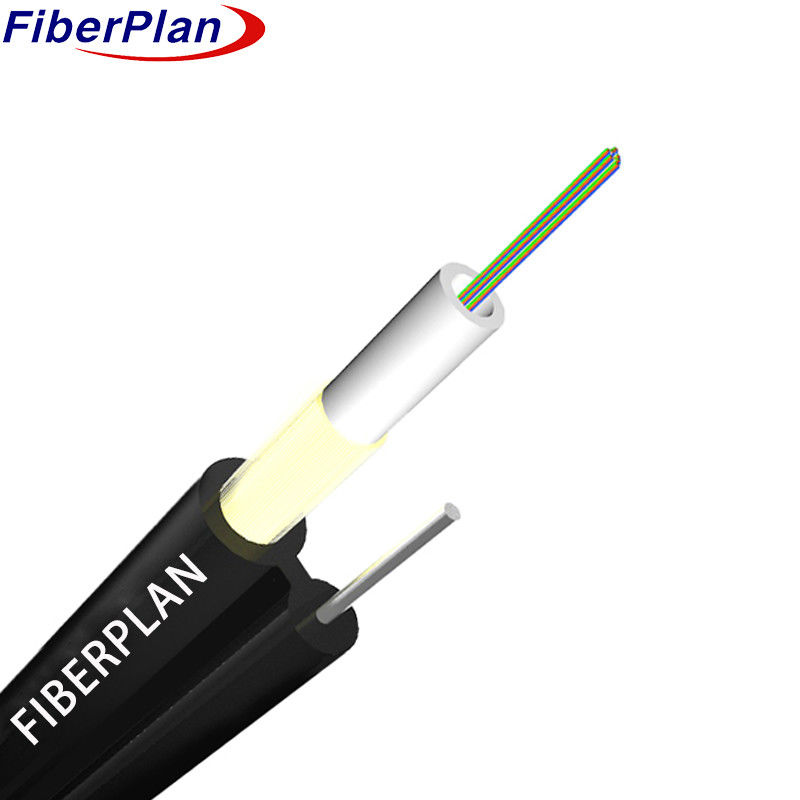

کابل نوری GYXTC8Y با نخ آرامید
توضیحات
الیاف داخل یک لوله گشاده ساخته شده از پلاستیک مولوس بالا، پر از یک ضد آب
علاوه بر این، کفلر در داخل ژاکت بیرونی گنجانده شده است. این بخش کابل، همراه با
سیم هایی که به عنوان عناصر پشتیبان خدمت می کنند، با یک پوشش PE برای ایجاد یک ساختار شکل 8 نهایی می شود.
درخواست
این مشخصات مشخصه معیارهای اساسی برای یک خود پشتیبانی مرکز لوله کابل نوری شکل 8
طراحی شده برای نصب هوا، به ویژه برای استفاده فوقانی.
ویژگی ها
قدرت غیر فلزی قابلیت های استثنایی ضد الکترومغناطیسی را فراهم می کند.
2 طراحی نشان داده شده لوله گشاده عملکرد قابل اطمینان را تضمین می کند.
3 انعطاف پذیری مکانیکی و محیطی فوق العاده.
۴ انعطاف پذیری و توانایی خم شدن بیشتر
5 قطر بیرونی کوچک، سبک و آسان نصب.
6 تقویت کلوار به طور قابل توجهی قدرت کشش کابل را افزایش می دهد.
جزئیات ساخت کابل
| مشخصات | جزئیات |
|---|---|
| تعداد فیبر | ۱ تا ۱۲ هسته |
| مواد لوله گشاده | PBT |
| قطر لوله باز | 3.0mm ± 0.2mm |
| قطر سیم فولادی خودپذیر | 1.6 میلی متر |
| قطر کل کابل | 4.0mm × 6.0mm |
| وزن کابل در هر کیلومتر | ۴۵ کیلوگرم/ کیلومتر |
رنگ فیبر
|
تعداد هسته های فیبر 8 در هر لوله |
1 | 2 | 3 | 4 | 5 | 6 |
| آبی | نارنجی | سبز | قهوه ای | خاکستری | سفید | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| قرمز | سیاه | زرد | بنفش | صورتی | آب |
مشخصات مکانیکی کابل
| هسته | قطر کابل | وزن | |||||
| 1 تا 12 | 4.0×60 | ۴۵ کیلوگرم/ کیلومتر | |||||
| محدوده دما | -40+70 | .... | |||||
| کمترین شعاع خم شدن ((ملی متر) | بلندمدت | 10D | |||||
| کمترین شعاع خم شدن ((ملی متر) | کوتاه مدت | 20D | |||||
| حداقل مقاومت کششی مجاز ((N) | بلندمدت | 700 | |||||
| حداقل مقاومت کششی مجاز ((N) | کوتاه مدت | 1200 | |||||
| دمای کار (°C) | -40 ~ +70 | ||||||
| دمای نصب ((°C) | -20 ~ +60 | ||||||
| دمای نگهداری ((°C) | -40 ~ +70 | ||||||
ویژگی فیبر
| سبک فیبر | واحد | SM G652 |
SM G652D |
ام ام 50/125 |
ام ام 62.5/125 |
ام ام OM3-300 |
|
| وضعیت | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ضخامت | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.۰/۱0 | .... | .... | |||
| افسردگی | 1550nm | Ps/ ((nm*km) | .... | ≤18 | .... | .... | افسردگی |
| 1625nm | Ps/ ((nm*km) | .... | ≤22 | .... | .... | ||
| پهنای باند | 850nm | MHZ.KM | .... | .... | 400 پوند | ¥160 | پهنای باند |
| 1300nm | MHZ.KM | .... | .... | 800 پوند | ¥500 | ||
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | 1302 پوند ≤1322 |
.... | .... | 1295 پوند، ≤1320 |
|
| شیب صفر فشار | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| ارزش پیوند طراحی PMD | سلام2* کیلومتر) | ≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موج قطع فیبر λc | nm | ¥ 1180 ≤1330 |
1180 پوند ≤1330 |
.... | .... | .... | |
| سفت کردن کابل طول موج λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| MFD | 1310nm | امم | 9.2+/-0.3 | 9.2+/-0.3 | .... | .... | .... |
| 1550nm | امم | 10.4+/-0.6 | 10.4+/-0.6 | .... | .... | .... | |
| گشایش عددی ((NA)) | .... | .... | 0.200+/ -0.013 |
0.275+/- 0 013 |
0.200+/-0 .013 |
||
| مرحله ((معادل دو طرفه اندازه گیری) |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ناهنجاری در طول فیبر و نقطه | دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| پارامتر | واحد | G.652D | G.652E | G.657A1 | G.657A2 | جی655 |
|---|---|---|---|---|---|---|
| قطعیت | dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 |
| ضریب پخش برگشت تفاوت | dB/km | ≤0.01 | ≤0.01 | - | - | - |
| قطر هسته | μm | - | - | 50±10 | 62.5±25 | 50±10 |
| قطر پوشش | μm | 125.0±01 | 125.0±01 | 125.0±01 | 125.0±01 | 125.0±01 |
| پوشش غیر گرد | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
| قطر پوشش | μm | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 |
| خطای غلظت پوشش / پوشش | μm | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 |
| پوشش غیر دایره ای | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 |
| خطای تمرکز هسته/پوش | μm | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 |
| کرل (قطر) | μm | ≤4 | ≤4 | - | - | - |
