| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYTC8S |

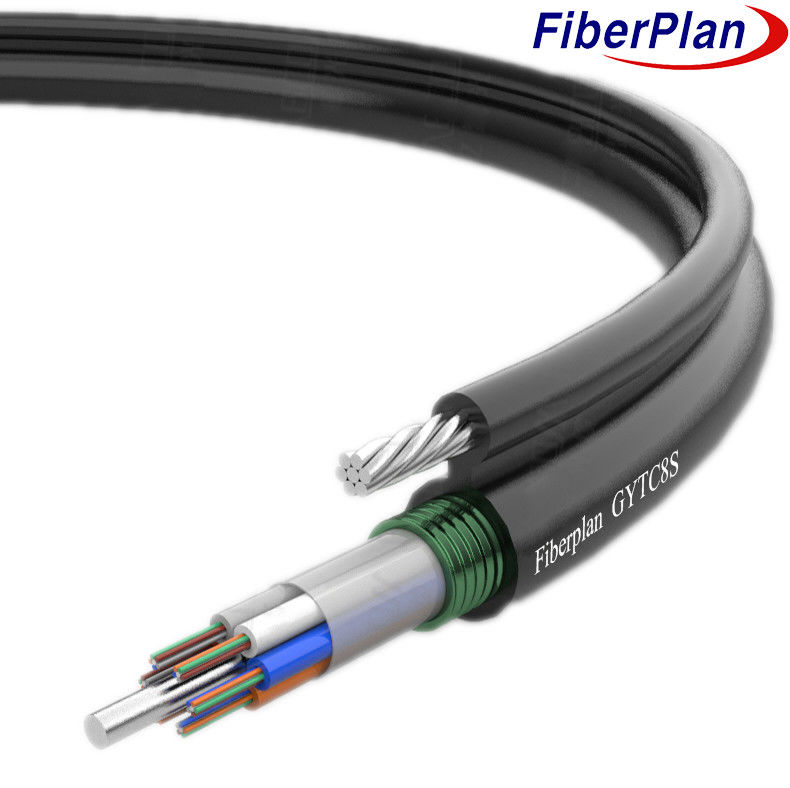

کابل نوری خودپذیر با عملکرد بالا
توضیحات
این کابل حاوی فیبرها در یک لوله پلاستیکی آزاد با مولتور بالا است که با یک ترکیب مقاوم در برابر آب پر شده است.
سیم در هسته به قدرت اضافه می کند لوله ها و پرکننده ها در اطراف آن قرار دارند و یک کابل دایره ای فشرده را تشکیل می دهند.
پس از استفاده از PSP در اطراف هسته، این بخش، همراه با پشتیبانی سیم های رشته ای، در
یک پوشش پلی اتیلن (PE) ، ایجاد یک ساختار شکل 8. به طور خاص برای نصب هواهای خودپذیر طراحی شده است
با این حال، این کابل عملکرد قابل اعتماد را در چنین تنظیماتی ارائه می دهد.
درخواست
1 ایده آل برای نصب هوا و لوله کشی، با توجه به این روش های خاص.
2 برای توزیع در فضای باز طراحی شده است و انعطاف پذیری در محیط های مختلف را تضمین می کند.
3 از هر دو اتصال فاصله طولانی و ارتباطات شبکه محلی پشتیبانی می کند و اتصال متنوعی را ارائه می دهد.
گزینه های سرمایه گذاری
ویژگی ها
1 نشان دهنده قدرت مکانیکی قوی و مقاومت در برابر دما است.
2 طراحی لوله گشاده مقاوم به هیدرولیز، دوام را تضمین می کند.
3 ترکیب پر کردن لوله های تخصصی حفاظت از فیبر های حیاتی را فراهم می کند.
4 توازن مقاومت خرد با انعطاف پذیری برای استفاده متنوع.
پوشش 5 PE از کابل در برابر تشعشعات مضر UV محافظت می کند و طول عمر آن را افزایش می دهد.
جزئیات ساخت کابل
| تعداد فیبر | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| تعداد لوله ها | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| فیبر در هر لوله | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| میله پرکننده | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| قطر لوله (± 0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| ضخامت لوله گشاده (±0.05mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| قطر بیرونی (± 0.5mm) | 5.4X8.6-150 | 5.4X8.6-150 | 5.4X8.6-150 | 5.4X9.8-165 | 5.4X10.8-175 | 5.4X12.2-190 | 5.4X14.9-220 |
| ضخامت پوشش بیرونی (± 0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| لوله گشاده | مواد | PBT | رنگ | طیف استاندارد | |||
| مسدود کردن آب سیستم |
مواد | ژل پرکننده / نوار مسدود کننده آب | |||||
| قدرت مرکزی عضو |
مواد | FRP | قطر | 1.4 ((6-48) 2.0 ((72-144) |
|||
| قدرت روحی عضو |
مواد | سیم فولادی | نوع | 1.0mm*7 | |||
| زره | مواد | نوار آلومینیومی | |||||
| گالوس | مواد | PE | اندازه (قدرت*وزن) |
2.5*1.5mm | |||
| ظرف بيرون | مواد | PE | رنگ | سیاه | |||
ویژگی های مکانیکی و محیطی کابل
| مقاومت کششی | بلند مدت ((N) | 3000N | |||||
| کوتاه مدت ((N) | 7000N | ||||||
| بار خرد | بلند مدت ((N) | 300N/100mm | |||||
| کوتاه مدت ((N) | 1000N/100mm | ||||||
| شعاع خم | پویا | 20D | |||||
| استاتیک | 10D | ||||||
| دمای نصب | -10°C+60°C | ||||||
| دمای ذخیره سازی | -40°C+70°C | ||||||
ویژگی های فیبر
| نوع فیبر | واحد | SM G652D | MM 50/125 | MM 62.5/125 | |||
| شرایط | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| کاهش | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر پوشش | امم | 125±0.8 | 125±0.8 | 125±0.8 | |||
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر پوشش | امم | 242±6 | 242±6 | 242±6 | |||
