شکل 8 کابل فیبر نوری
>
|
| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYTC8S |

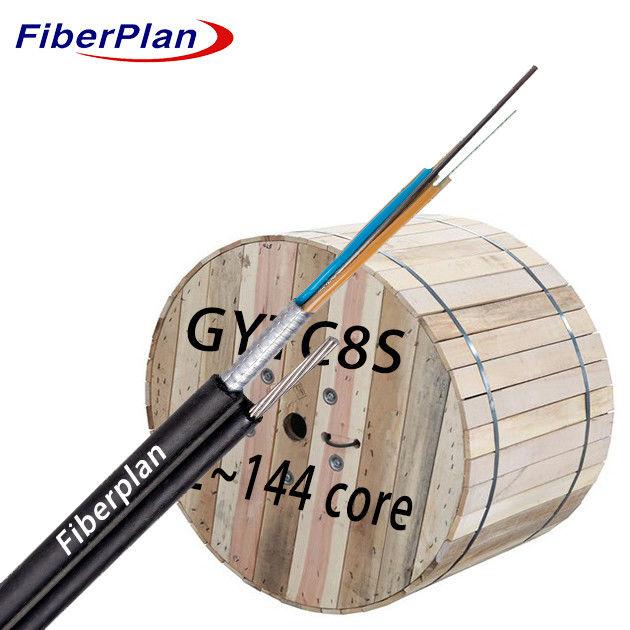

سیم فولادی رشته دار شکل 8 کابل فیبر نوری نوار فولادی زره دار GYTC8S
توضیحات
فیبرهای نوری در یک لوله پلاستیکی با ماژول بالا قرار دارند که با یک لوله ضد آب پر شده است
در مرکز هسته، یک سیم فولادی به عنوان عضو قدرت فلزی عمل می کند. لوله ها، از جمله
پرکننده ها، در اطراف این عضو مقاومت پیچیده شده اند و یک هسته کابل جمع و جور و دایره ای را تشکیل می دهند.
این بخش از کابل، همراه با سیم های رشته ای که به کابل کمک می کنند
به عنوان پشتیبانی، با یک پوشش پلی اتیلن (PE) احاطه شده است، ساختاری شکل 8 را تشکیل می دهد.
برای نصبات هوائی خودپذیر طراحی شده است.
درخواست
1 برای نصب هوا یا لوله طراحی شده و گزینه های متنوعی برای استفاده ارائه می دهد.
2 به طور خاص برای استفاده در فضای باز طراحی شده است، اطمینان از دوام در شرایط مختلف محیط زیست.
3 ایده آل برای ارتباطات شبکه های محلی و راه دور است و گزینه های اتصال متنوعی را فراهم می کند.
ویژگی ها
1 اطمینان از مقاومت مکانیکی عالی و مقاومت در برابر دمای بالا.
2 دارای یک لوله گشاده قوی و مقاوم به هیدرولیز برای قدرت بیشتر است.
3 شامل یک ترکیب پر کردن لوله تخصصی است که فیبر را با حفاظت حیاتی محافظت می کند.
جزئیات ساخت کابل
| تعداد فیبر | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| تعداد لوله ها | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| فیبر در هر لوله | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| میله پرکننده | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| قطر لوله (± 0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| ضخامت لوله گشاده (±0.05mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| قطر بیرونی (± 0.5mm) | 5.4X86 -15 دلار0 |
5.4X86 -15 دلار0 |
5.4X86 -15 دلار0 |
5.4X98 -16 تا5 |
5.4X108 -17 تا5 |
5.4X122 -۱۹0 |
5.4X149 -22.0 |
| ضخامت قطر خارج (± 0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| لوله گشاده | مواد | PBT | رنگ | طیف استاندارد | |||
| مسدود کردن آب سیستم |
مواد | ژل پرکننده / نوار مسدود کننده آب | |||||
| قدرت مرکزی عضو |
مواد | FRP | قطر | 1.4 ((6-48) 2.0 ((72-144) |
|||
| قدرت روحی عضو |
مواد | سیم فولادی | نوع | 1.0mm*7 | |||
| زره | مواد | نوار آلومینیومی | |||||
| گالوس | مواد | PE | اندازه (ه*و) |
2.5*1.5mm | |||
| ظرف بيرون | مواد | PE | رنگ | سیاه | |||
ویژگی های مکانیکی و محیطی کابل
| مقاومت کششی | بلند مدت ((N) | 3000N | |||||
| کوتاه مدت ((N) | 7000N | ||||||
| بار خرد | بلند مدت ((N) | 300N/100mm | |||||
| کوتاه مدت ((N) | 1000N/100mm | ||||||
| شعاع خم | پویا | 20D | |||||
| استاتیک | 10D | ||||||
| دمای نصب | -10°C+60°C | ||||||
| دمای ذخیره سازی | -40°C+70°C | ||||||
ویژگی های فیبر
| نوع فیبر | واحد | SM G652D | MM 50/125 | MM 62.5/125 | |||
| شرایط | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| کاهش | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر پوشش | امم | 125±1 | 125±1 | 125±1 | |||
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر پوشش | امم | 242±7 | 242±7 | 242±7 | |||
