| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYTC8S |

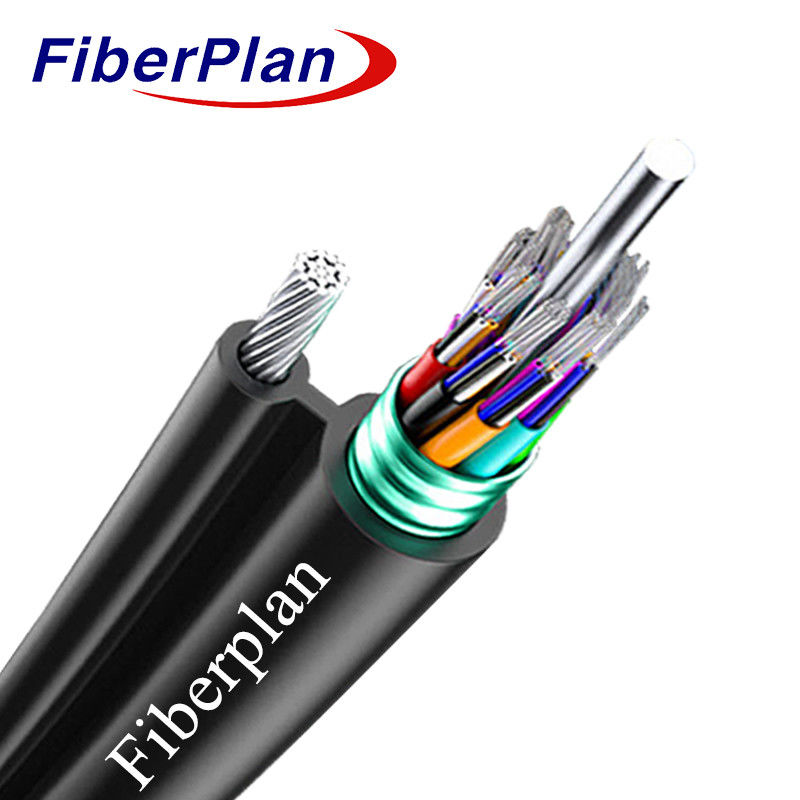

GYTC8S کابلی زره ای در فضای باز شکل 8 خودپذیر فیبر نوری
توضیحات
الیاف 250μm در داخل لوله های پلاستیکی آزاد با مدول بالا که با یک لوله ضد آب پر شده اند، بسته شده اند.
این لوله ها در آلومینیوم پیچیده شده اند.
برای محافظت بیشتر، آنها با سیم های پشتیبان در یک پلی اتیلن بسته شده اند.
(PE) ، ساختاری شکل 8 را تشکیل می دهد.
درخواست
1 توزیع در فضای باز، اطمینان از دوام در محیط های مختلف.
2 روش های نصب متنوع مانند تنظیمات هوایی یا قرار دادن خط لوله.
3 تسهیل نیازهای ارتباطی شبکه های محلی و راه دور
ویژگی ها
قدرت غیر فلزی قابلیت های ضد الکترومغناطیسی عالی را ارائه می دهد.
2 طراحی لوله گشاده عملکرد مطلوب را تضمین می کند.
3 مقاومت مکانیکی و محیطی فوق العاده ای دارد.
4 انعطاف پذیری و توانایی خم شدن خوبی دارد.
5 دارای یک قطر بیرونی کوچک، ساخت سبک وزن، تسهیل نصب آسان است.
6 هسته کابل به طور کامل برای حداکثر محافظت پر شده است.
نوار آلومینیومی به عنوان مانع رطوبت عمل می کند و دوام را افزایش می دهد.
جزئیات ساخت کابل
| تعداد فیبر | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| تعداد لوله ها | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| فیبر در هر لوله | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| میله پرکننده | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| قطر لوله (± 0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| ضخامت لوله گشاده (±0.05mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| قطر بیرونی (± 0.5mm) | 5.4X86 -15 دلار0 |
5.4X86 -15 دلار0 |
5.4X86 -15 دلار0 |
5.4X98 -16 تا5 |
5.4X108 -17 تا5 |
5.4X122 -۱۹0 |
5.4X149 -22.0 |
| ضخامت قطر خارج (± 0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| لوله گشاده | مواد | PBT | رنگ | طیف استاندارد | |||
| مسدود کردن آب سیستم |
مواد | ژل پرکننده / نوار مسدود کننده آب | |||||
| قدرت مرکزی عضو |
مواد | FRP | قطر | 1.4 ((6-48) 2.0 ((72-144) |
|||
| قدرت روحی عضو |
مواد | سیم فولادی | نوع | 1.0mm*7 | |||
| زره | مواد | نوار آلومینیومی | |||||
| گالوس | مواد | PE | اندازه (ه*و) |
2.5*1.5mm | |||
| ظرف بيرون | مواد | PE | رنگ | سیاه | |||
ویژگی های مکانیکی و محیطی کابل
| مقاومت کششی | بلند مدت ((N) | 3000N | |||||
| کوتاه مدت ((N) | 7000N | ||||||
| بار خرد | بلند مدت ((N) | 300N/100mm | |||||
| کوتاه مدت ((N) | 1000N/100mm | ||||||
| شعاع خم | پویا | 20D | |||||
| استاتیک | 10D | ||||||
| دمای نصب | -10°C+60°C | ||||||
| دمای ذخیره سازی | -40°C+70°C | ||||||
ویژگی های فیبر
| نوع فیبر | واحد | SM G652D | MM 50/125 | MM 62.5/125 | |||
| شرایط | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| کاهش | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر پوشش | امم | 125±1 | 125±1 | 125±1 | |||
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر پوشش | امم | 242±7 | 242±7 | 242±7 | |||
