| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | ASU (مینی ADSS) |

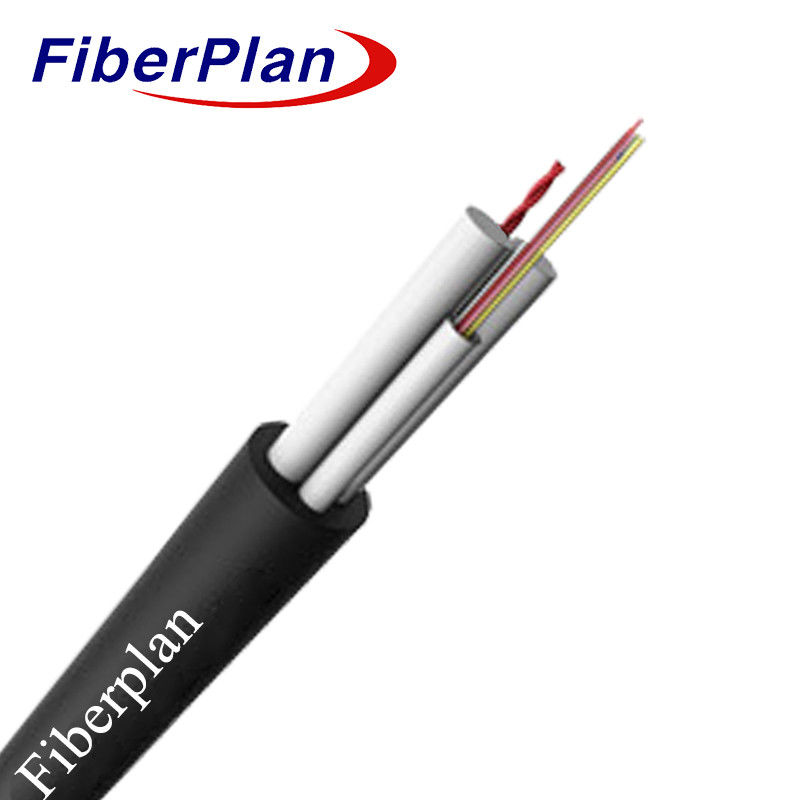

فايبرپلان درب هوايي تک پوشش ASU خود پشتیبانی کابل فیبر نوری
توضیحات
کابل فیبر نوری ASU به دلیل طراحی مسطح خود در شبکه های نوری FTTH بسیار مورد نیاز است.
gn. این ویژگی های یک نوع G.652D کابل فیبر نوری، استفاده از فیبر corning و فیبر yofc، اطمینان از عملکرد بالا
انتقال داده ها و دسترسی آسانطراحی آن اولویت بهره وری از هزینه را با کاهش نصب و
هزینه های نگهداری در حالی کهاز نظر ساختاری شامل یک SM non-core optical yofc است که
طناب فیبر محافظت شده توسط یک امنگشادلولهعلاوه بر این، دو قطعه به طور خاص ساخته شده برای ساده کردن لنگرگذاری
و تعلیق، افزایش انعطاف پذیریوثبات در پیکربندی های پیچیده شبکه.
درخواست
1برای توزیع در فضای باز: برای استفاده در فضای باز طراحی شده است، انعطاف پذیری و مناسب بودن را نشان می دهد
برای شرایط آب و هوایی مختلف و عوامل خارجی.
2. انتقال قدرت با هم سازگاری دارد: قادر به مدیریت سیستم های انتقال قدرت با هم سازگاری دارد
در حال حاضر، این سیستم در حال توسعه است.
3- سازگاری بالا با تداخل الکترومغناطیسی: مناسب برای دسترسی و شبکه های محلی در مناطق با تداخل بالا
تداخل الکترومغناطیسی، نشان دهنده توانایی به حداقل رساندن حساسیت به تداخل و حفظ
ارتباطات پایدار در محیط های الکترومغناطیسی چالش برانگیز.
ویژگی
1عملکرد مکانیکی و دمایی قوی: عملکرد قابل اعتماد را در طیف دمایی تضمین می کند
و سطوح فشارهای مکانیکی برای عملکرد مداوم.
2لوله گسسته مقاوم به هیدرولیز: ساختار لوله ای مقاوم به هیدرولیز
طول عمر حتی در محیط های مرطوب
3حفاظت از فیبر تخصصی: محافظ های ترکیبی پرکننده لوله اختصاصی، که حفاظت ضروری را تضمین می کند
برای طول عمرشون.
4مقاومت و انعطاف پذیری: مقاومت در برابر فشار را با انعطاف پذیری متعادل می کند، ایده آل برای نصب های متنوع.
5حفاظت از لوله های باز: ترکیب پر کردن لوله های باز کابل را در برابر محیط زیست تقویت می کند.
عوامل.
6حفاظت جامع از هسته: پر کردن کامل هسته کابل حفاظت جامع را تضمین می کند.
حفاظت از عناصر مختلف خارجی برای دوام طولانی مدت.
جزئیات ساخت کابل
| تعداد فیبر | ۲- ۱۲ هسته | |||||||
| موانع رطوبت | نوار ضد آب | |||||||
| لوله های گسسته و عناصر پرکننده | مواد | PBT | ||||||
| قطر | 2.2mmF±0.1 میلی متر | |||||||
| عضو نیروی مرکزی | مواد | FRP | ||||||
| اندازه | 2.0mm±0.2 میلی متر | |||||||
| اسپان | 50 تا 150 متر | |||||||
| قطر کل کابل | 8.0mm±0.5 میلی متر | |||||||
| لوله گشاده | مواد | PBT | ||||||
| قطر | Ф2.2 ((خارج/درونی) | |||||||
| پوشش بیرونی | مواد | PE | ||||||
| قطر | 1.8±0.2mm | |||||||
| وزن کابل در کیلومتر | 60kg/km | |||||||
رنگ فیبر
|
تعداد فیبر 12 هسته در هر لوله |
1 | 2 | 3 | 4 | 5 | 6 |
| آبی | نارنجی | سبز | قهوه ای | خاکستری | سفید | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| قرمز | سیاه | زرد | بنفش | صورتی | آب | |
| رنگ 13 ~ 24 با یک ردیاب سیاه نشان داده خواهد شد. برای رنگ سیاه نیازی به ردیاب سیاه نشان داده نشده است، به جای رنگ طبیعی استفاده می شود. | ||||||
مشخصات مکانیکی کابل
| پست ها | توضیحات | ||||||
| دمای نصب ((°C) | -15 ~ +60 | ||||||
| دمای کار (°C) | -40 ~ +70 | ||||||
| کمترین شعاع خم شدن ((ملم) | بلندمدت | 10D | |||||
| کوتاه مدت | 20D | ||||||
| مقاومت کششی مجاز ((N) | بلندمدت | 600 | |||||
| کوتاه مدت | 1500 | ||||||
| بار خرد ((N/100mm) | بلندمدت | 300 | |||||
| کوتاه مدت | 1000 | ||||||
ویژگی فیبر
| سبک فیبر | واحد | SM G652 |
SM G652D |
ام ام 50/125 |
ام ام 62.5/125 |
ام ام OM3-300 |
|
| وضعیت | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ضخامت | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.۰/۱0 | .... | .... | |||
| افسردگی | 1550nm | Ps/ ((nm*km) | .... | ≤18 | .... | .... | افسردگی |
| 1625nm | Ps/ ((nm*km) | .... | ≤22 | .... | .... | ||
| پهنای باند | 850nm | MHZ.KM | .... | .... | 400 پوند | ¥160 | پهنای باند |
| 1300nm | MHZ.KM | .... | .... | 800 پوند | ¥500 | ||
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | 1302 پوند ≤1322 |
.... | .... | 1295 پوند، ≤1320 |
|
| شیب صفر فشار | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| ارزش پیوند طراحی PMD | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موج قطع فیبر λc | nm | ¥ 1180 ≤1330 |
1180 پوند ≤1330 |
.... | .... | .... | |
| سفت کردن کابل طول موج λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| MFD | 1310nm | امم | 9.2±0.3 | 9.2±0.3 | .... | .... | .... |
| 1550nm | امم | 10.4±0.5 | 10.4±0.5 | .... | .... | .... | |
| ارقام گشایش ((NA) |
.... | .... | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| مرحله ((معادل دو طرفه اندازه گیری) |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| نامنظمیت در فیبر طول و نقطه |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم تداوم | |||||||
| پخش مجدد تفاوت ضریب |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| یکنواخت خفیف | dB/km | ≤0.01 | ≤0.01 | ||||
| دیمتر هسته | امم | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| قطر پوشش | امم | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر پوشش | امم | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| پوشش/چافینچ خطای متمرکز |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| پوشش غیر گردی | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطای محوری بودن هسته / پوشش | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| شعاع پیچ و تاب | امم | ≤4 | ≤4 | .... | .... | .... | |
