| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYTA53 |

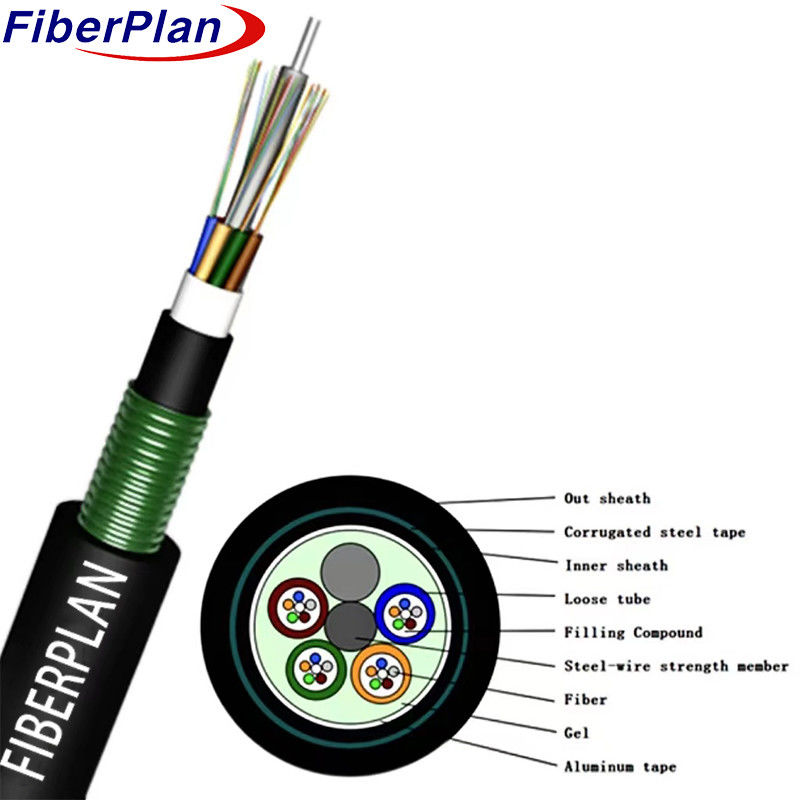

کابل نوری بیرونی دوقلو دوقلو GYTA53
توضیحات
ساخت کابل شامل فیبر قرار داده شده در یک لوله پلاستیکی نرم با مقدار بالا پر از یک ضد آب
یک سیم فولادی که گاهی اوقات با پلی اتیلن برای کابل های فیبر بالا پوشانده می شود، به عنوان سیم فلزی عمل می کند
لوله ها و پرکننده ها در اطراف عضو مقاومت قرار گرفته اند تا یک فشرده سازی ایجاد کنند.
این هسته با یک ترکیب برای محافظت در برابر ورود آب پر می شود، و پس از آن با استفاده از
در نهایت یک PSP به صورت طولی بر روی پوشش داخلی اعمال می شود، تکمیل کردن
کابل با پوشش بیرونی PE.
درخواست
* برای توزیع در خارج از خانه: این کابل به طور خاص برای استفاده در خارج از خانه طراحی شده است.
چالش های زیست محیطی و اطمینان از عملکرد قابل اعتماد در سناریوهای توزیع در فضای باز.
* مناسب برای نصب هوایی، لوله و دفن مستقیم: در برنامه های کاربردی خود، کابل مناسب برای
روش های مختلف نصب، از جمله انتشار هوایی، نصب کانال و دفن مستقیم، که انعطاف پذیری را فراهم می کند
در برنامه ریزی زیرساخت ها.
* ایده آل برای ارتباطات شبکه های محلی و راه دور: چه برای ارتباطات راه دور گسترده
این کابل برای پاسخگویی به نیازهای هر دو سناریو طراحی شده است.
انتقال داده های موثر و کارآمد در فاصله های مختلف.
ویژگی
* عملکرد مکانیکی و دمایی قوی: عملکرد قابل اعتماد در شرایط مختلف را نشان می دهد
هانیکالفشارها و شرایط دمایی.
* لوله گشاده مقاوم به هیدرولیز: لوله گشاده با خواص مقاومت بالا
مقاومت در برابر هیدرولیز، اطمینان از دوام طولانی کابل.
* ترکیب پر کردن لوله ویژه برای حفاظت از فیبر: از یک ترکیب پر کردن تخصصی در داخل لوله استفاده می کند
لوله ای برای محافظت از فیبرهای نوری.
* مقاومت و انعطاف پذیری خرد: طراحی شده برای مقاومت در برابر نیروهای خرد و در عین حال حفظ انعطاف پذیری،
اجازه می دهد تا نصب متنوع.*
* تدابیر طراحی ضد آب:
یک عضو قدرت مرکزی: سیم فولادی به عنوان یک عضو قدرت مرکزی عمل می کند.
B پر کردن هسته کابل: پر کردن 100% هسته کابل با یک ترکیب پر کردن یکپارچگی آبپاش را افزایش می دهد.
C APL مانع رطوبت: استفاده از یک لایه پلی اتیلن آلومینیوم (APL) به عنوان رطوبت عمل می کند
مانع.
D ضد رطوبت PSP: استفاده طولی از پلی اتیلن (PSP) باعث افزایش ضد رطوبت می شود.
E مواد ضد آب: شامل مواد ضد آب برای اطمینان بیشتر از حفاظت در برابر آب
ورود
جزئیات ساخت کابل
| تعداد فیبر | 12- 144 هسته | |||||||
| طناب پر کردن | 4-0 | |||||||
| موانع رطوبت | سیستم مسدود کننده آب | |||||||
| عضو نیروی مرکزی | مواد | سیم فولادی/FRP | ||||||
| اندازه | 1.3 میلی متر | |||||||
| پر کردن لوله | ترکیب پر کردن لوله | |||||||
| پوشش داخلی | مواد | PE/HDPE | ||||||
| قطر | 2.0mm | |||||||
| لوله گشاده | مواد | PBT | ||||||
| قطر | Ф2.2 ((خارج/درونی) | |||||||
| زره ای درونی | مواد | نوار آلومینیومی | ||||||
| زره های بیرونی | مواد | نوار فولادی لوله دار | ||||||
| پوشش بیرونی | مواد | PE/HDPE | ||||||
| قطر | 1.7±0.1mm | |||||||
رنگ فیبر
| تعداد فیبر8 هستهدر هر لوله | 1 | 2 | 3 | 4 | 5 | 6 |
| آبی | نارنجی | سبز | قهوه ای | خاکستری | سفید | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| قرمز | سیاه | زرد | بنفش | صورتی | آب | |
| رنگ 13 ~ 24 با یک ردیاب سیاه نشان داده می شود. برای رنگ سیاه نیازی به ردیاب سیاه نشان داده نشده است، به جای رنگ طبیعی استفاده می شود. | ||||||
مشخصات مکانیکی کابل
| هسته | قطر کابل | وزن | |||||
| از 24 هسته تا 42 هسته | 14.0±0.4mm | 150±4kg/km | |||||
| ۴۸ هسته | 14.0±0.4mm | 200±4kg/km | |||||
| 60 هسته | 14.0±0.4mm | 205±4kg/km | |||||
| 72 هسته | 15.5±0.4mm | ۲۱۰±۴ کیلوگرم در کیلومتر | |||||
| 96 هسته | 17.1±0.4mm | ۲۷۰±۴ کیلوگرم در کیلومتر | |||||
| 144 هسته | 20.3±0.4mm | 310±4kg/km | |||||
| کمترین شعاع خم شدن ((ملی متر) | بلندمدت | 10D | |||||
| کمترین شعاع خم شدن ((ملی متر) | کوتاه مدت | 20D | |||||
| حداقل مقاومت کششی مجاز ((N) | بلندمدت | 3000 | |||||
| حداقل مقاومت کششی مجاز ((N) | کوتاه مدت | 4000 | |||||
| حداقل بار خردش قابل قبول (N/100mm) | بلندمدت | 1000 | |||||
| حداقل بار خردش قابل قبول (N/100mm) | کوتاه مدت | 3000 | |||||
| دمای کار (°C) | -40 ~ +70 | ||||||
| دمای نصب ((°C) | -15 ~ +60 | ||||||
ویژگی فیبر
| سبک فیبر | واحد | SM G652 |
SM G652D |
ام ام 50/125 |
ام ام 62.5/125 |
ام ام OM3-300 |
|
| وضعیت | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ضخامت | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.۰/۱0 | .... | .... | |||
| افسردگی | 1550nm | Ps/ ((nm*km) | .... | ≤18 | .... | .... | افسردگی |
| 1625nm | Ps/ ((nm*km) | .... | ≤22 | .... | .... | ||
| پهنای باند | 850nm | MHZ.KM | .... | .... | 400 پوند | ¥160 | پهنای باند |
| 1300nm | MHZ.KM | .... | .... | 800 پوند | ¥500 | ||
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | 1302 پوند ≤1322 |
.... | .... | 1295 پوند، ≤1320 |
|
| شیب صفر فشار | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| ارزش پیوند طراحی PMD | سلام2* کیلومتر) | ≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موج قطع فیبر λc | nm | ¥ 1180 ≤1330 |
1180 پوند ≤1330 |
.... | .... | .... | |
| سفت کردن کابل طول موج λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| MFD | 1310nm | امم | 9.2±0.4 | 9.2±0.4 | .... | .... | .... |
| 1550nm | امم | 10.4±0.8 | 10.4±0.8 | .... | .... | .... | |
| ارقام گشایش ((NA) |
.... | .... | 0.200±0.015 | 0.۲۷۵±۰ 015 |
0.200±0 .015 |
||
| مرحله ((معادل دو طرفه اندازه گیری) |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| نامنظمیت در فیبر طول و نقطه |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم تداوم | |||||||
| پخش مجدد تفاوت ضریب |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| یکنواخت خفیف | dB/km | ≤0.01 | ≤0.01 | ||||
| دیمتر هسته | امم | 50±10 | 62.5±25 | 50±10 | |||
| قطر پوشش | امم | 125.0±01 | 125.0±01 | 125.0±01 | 125.0±01 | 125.0±01 | |
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر پوشش | امم | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| پوشش/چافینچ خطای متمرکز |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| پوشش غیر گردی | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطای محوری بودن هسته / پوشش | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| شعاع پیچ و تاب | امم | ≤4 | ≤4 | .... | .... | .... | |
