| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYFTA53 |
جاکت دو نفره ضد جرثقیل GYFTA53
توضیحات
ساخت کابل شامل قرار دادن فیبرهای 250μm در یک لوله گشاده ساخته شده از پلاستیک با ماژول بالا است
یک عنصر مقاومت غیر فلزی (FRP) در هسته قرار دارد و لوله ها
در اطراف آن قرار گرفته اند تا یک هسته کابل دایره ای جمع و جور را تشکیل دهند.
از ورود آب محافظت می کند. هسته کابل سپس با یک پوشش داخلی نازک PE پوشانده می شود و PSP
در نهایت، کابل با یک پوشش بیرونی PE برای حفاظت کلی تکمیل می شود.
درخواست
* برای توزیع در فضای باز و دفن مستقیم پذیرفته شده است، که آن را برای نصب در محیط های بیرونی مناسب می کند.
* برای سیستم های انتقال برق اصلی پذیرفته شده است، که آن را برای قدرت طولانی مدت مناسب می کند
انتقال.
* استفاده می شود در شبکه های دسترسی و شبکه های محلی در مکان های مداخله الکترومغناطیسی بالا، ارائه قابل اعتماد
اتصال در محیط های الکترومغناطیسی چالش برانگیز.
ویژگی
* عملکرد مکانیکی و دمایی خوب، اطمینان از عملکرد قابل اعتماد در شرایط مختلف.
* ترکیبات مخصوص پر کردن لوله حفاظت حیاتی از فیبر را تضمین می کند و دوام آن را افزایش می دهد.
* مقاومت و انعطاف پذیری خرد کردن، ارائه کابل با توانایی مقاومت در برابر فشار خارجی و
به سناریوهای مختلف نصب انطباق داشته باشد.
* PSP (پولی اتیلن لمینت) توانایی های ضد رطوبت را افزایش می دهد و از کابل در برابر آب محافظت می کند
ورود و حفظ یکپارچگی عملکرد.

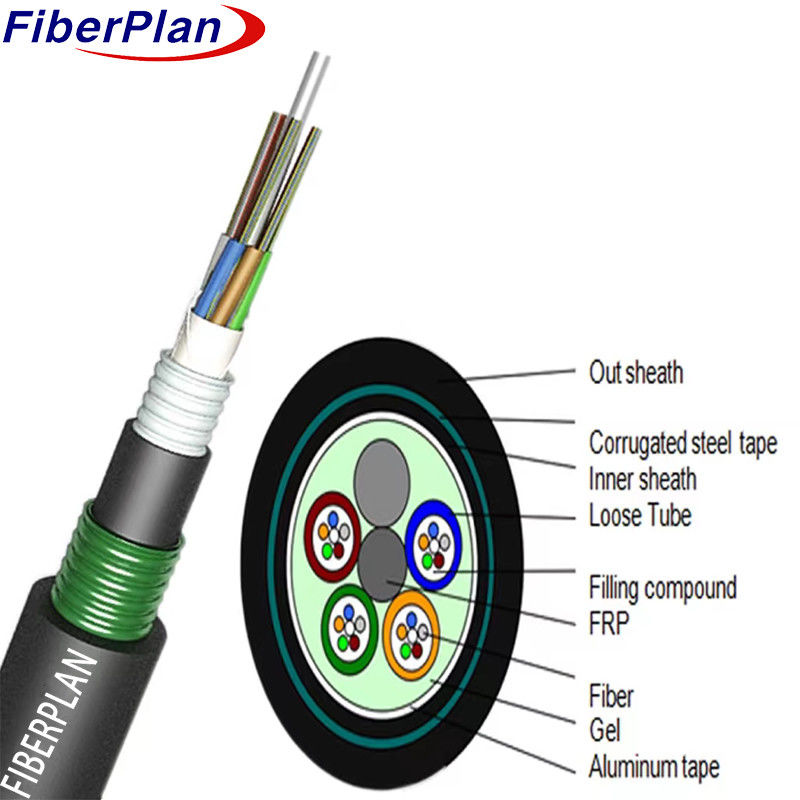

جزئیات ساختار
| تعداد فیبر | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| تعداد لوله ها | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| فیبر در هر لوله | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| میله پرکننده | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| قطر لوله گشاده (± 0.1mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| قطر داخل پوشش (±0.2mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| قطر بیرونی (±0.5mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| ضخامت قطر خارج (± 0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| لوله گشاده | مواد | PBT | رنگ | طیف استاندارد | |||
| میله پرکننده | مواد | PP | رنگ | سیاه | |||
| پر کردن لوله | مواد | مخلوط پرکننده | |||||
| عضو نیروی مرکزی | مواد | FRP | قطر | 2.0mm | |||
| سیستم خنک کننده آب | مواد | نوار ضد آب / ژل پرکننده | |||||
| سیم ریپ | مقدار | دو تا | رنگ | سفید | |||
| پوشش داخلی | مواد | PE | رنگ | سیاه | |||
| زره | مواد | نوار فولادی لوله دار | |||||
| پوشش بیرونی | مواد | PE | رنگ | سیاه | |||
عملکرد مکانیکی و محیط زیست
| مقاومت کششی | بلند مدت ((N) | 1000N | |||||
| کوتاه مدت ((N) | 3000N | ||||||
| بار خرد | بلندمدت | 3000N/100mm | |||||
| کوتاه مدت | 1000N/100mm | ||||||
| شعاع خم | پویا | 20D | |||||
| استاتیک | 10D | ||||||
| دمای نصب | -10°C+60°C | ||||||
| دمای ذخیره سازی | -40°C+70°C | ||||||
ویژگی های فیبر
| نوع فیبر | واحد | SM G652D | MM 50/125 | MM 62.5/125 | |||
| شرایط | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| کاهش | dB/km | ≤0.35/0.20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر پوشش | امم | 125±0.3 | 125±0.3 | 125±0.3 | |||
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر پوشش | امم | 242±3 | 242±3 | 242±3 | |||
