| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYFTA53 |
8 12 24F SM MM G652D کابل بیرونی دفن مستقیم GYFTA53
توضیحات
فیبرها، هرکدام 250μm در یک لوله گشاده ساخته شده از پلاستیک مولوس بالا، پر از آب است.
FRP (Fiber Reinforced Plastic) به عنوان عنصر مقاومت غیر فلزی در
این لوله ها، همراه با مواد پرکننده، در اطراف عضو قدرت قرار گرفته اند و یک لوله جمع و جور و دایره ای را تشکیل می دهند.
برای محافظت در برابر ورود آب، یک آلومینیوم پلی اتیلن لامینات (APL) در اطراف کابل قرار می گیرد.
هسته کابل، و سپس یک پوشش داخلی PE نازک. مقاومت کششی با یک لایه از رشته kevlar افزایش می یابد، و
پس از اعمال طولی PSP (پلی اتیلن-پلی اتیلن) ، کابل با یک PE بیرونی تکمیل می شود
گره.
درخواست
* برای توزیع در فضای باز و دفن مستقیم پذیرفته شده است: برای استفاده در توزیع در فضای باز و دفن مستقیم طراحی شده است
کاربردها، اطمینان از دوام و عملکرد قابل اعتماد در شرایط محیط زیست متنوع.
*برای سیستم انتقال برق اصلی: مناسب برای سیستم های انتقال برق اصلی، با ارائه
انتقال قدرت کارآمد و قابل اعتماد در مسافت های طولانی تر.
*شبکه دسترسی و شبکه محلی در مکان های با تداخل الکترومغناطیسی بالا: ایده آل برای استفاده در دسترسی
شبکه ها و شبکه های محلی که در محیط های با تداخل الکترومغناطیسی بالا واقع شده اند، اطمینان از ثبات و
اتصال مقاوم به تداخل
ویژگی
* عملکرد مکانیکی و دمایی خوب: نشان دهنده قدرت مکانیکی و دمای عالی است
مقاومت، اطمینان از عملکرد قابل اعتماد در شرایط مختلف.
* ترکیب پر کردن لوله های ویژه که حفاظت از فیبر های حیاتی را تضمین می کند: از یک ترکیب پر کردن لوله های تخصصی استفاده می کند
و حفاظت از فیبر ها را فراهم می کند و دوام و طول عمر آنها را افزایش می دهد.
* مقاومت و انعطاف پذیری خرد: طراحی شده با مقاومت و انعطاف پذیری خرد، اجازه می دهد تا برای نصب در
محیط های چالش برانگیز با حفظ یکپارچگی ساختاری.
* PSP افزایش رطوبت-ثبوت: گنجاندن PSP (پولی اتیلن-سلسلای پلی اتیلن)
خصوصیات ضد رطوبت، حفاظت بیشتر از کابل در برابر عوامل محیطی.

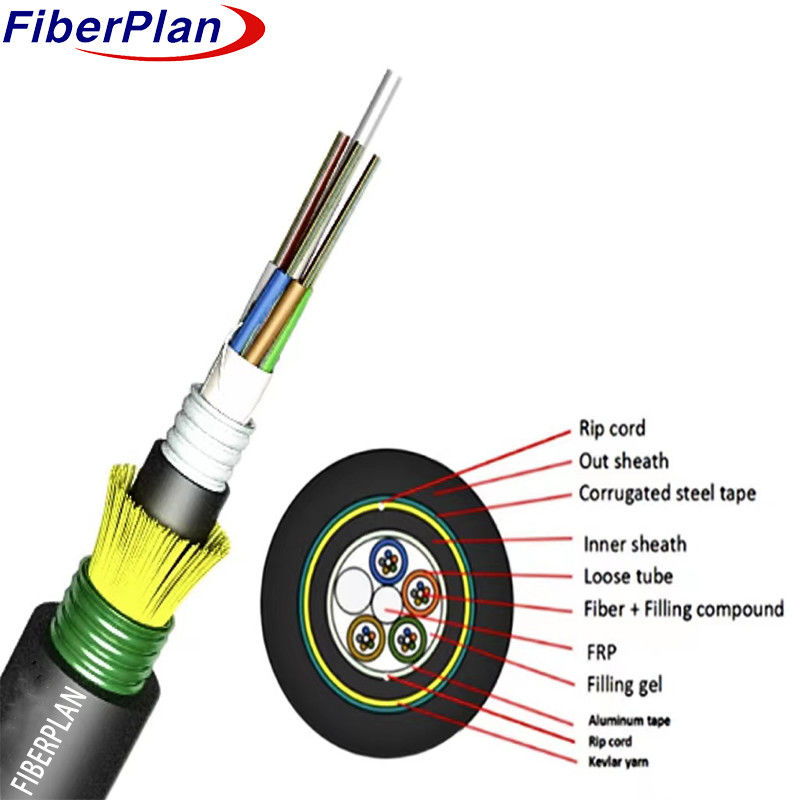

جزئیات ساختار
| تعداد فیبر | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| تعداد لوله ها | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| فیبر در هر لوله | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| میله پرکننده | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| قطر لوله گشاده (± 0.1mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| قطر داخل پوشش (±0.2mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| قطر بیرونی (±0.5mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| ضخامت قطر خارج (± 0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| لوله گشاده | مواد | PBT | رنگ | طیف استاندارد | |||
| میله پرکننده | مواد | PP | رنگ | سیاه | |||
| پر کردن لوله | مواد | مخلوط پرکننده | |||||
| عضو نیروی مرکزی | مواد | FRP | قطر | 2.0mm | |||
| سیستم خنک کننده آب | مواد | نوار ضد آب / ژل پرکننده | |||||
| سیم ریپ | مقدار | دو تا | رنگ | سفید | |||
| پوشش داخلی | مواد | PE | رنگ | سیاه | |||
| زره | مواد | نوار فولادی لوله دار | |||||
| پوشش بیرونی | مواد | PE | رنگ | سیاه | |||
عملکرد مکانیکی و محیط زیست
| مقاومت کششی | بلند مدت ((N) | 1000N | |||||
| کوتاه مدت ((N) | 3000N | ||||||
| بار خرد | بلندمدت | 3000N/100mm | |||||
| کوتاه مدت | 1000N/100mm | ||||||
| شعاع خم | پویا | 20D | |||||
| استاتیک | 10D | ||||||
| دمای نصب | -10°C+60°C | ||||||
| دمای ذخیره سازی | -40°C+70°C | ||||||
ویژگی های فیبر
| نوع فیبر | واحد | SM G652D | MM 50/125 | MM 62.5/125 | |||
| شرایط | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| کاهش | dB/km | ≤0.35/0.20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر پوشش | امم | 125±0.3 | 125±0.3 | 125±0.3 | |||
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر پوشش | امم | 242±3 | 242±3 | 242±3 | |||
