| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYFTY |

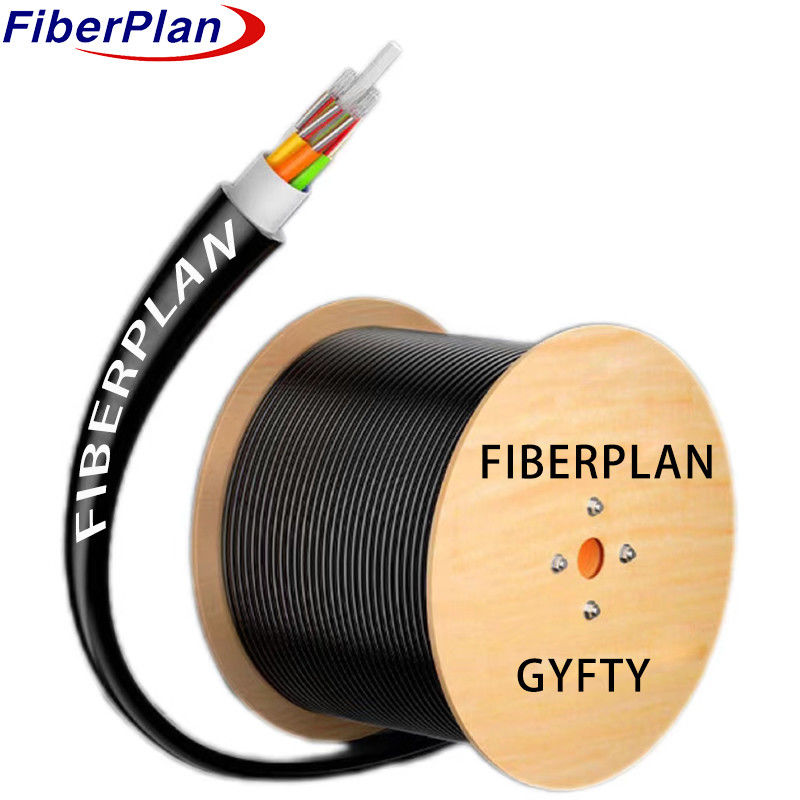

کابل نطفه ای از فیبر نوری بدون فلز با عملکرد ضد آب
توضیحات
فیبرها داخل یک لوله انعطاف پذیر ساخته شده از پلاستیک با دوام هستند که با یک ترکیب مقاوم در برابر آب پر شده است.
فیبر تقویت شده پلاستیک (FRP) در هسته به قدرت می افزاید. لوله ها و پرکننده ها اطراف FRP را احاطه می کنند، ایجاد یک فشرده
هسته دایره ای. نوار ضد آب از هسته محافظت می کند، و سپس یک پوشش PE برای حفاظت کلی.
درخواست
1 برای مقاصد توزیع در فضای باز طراحی شده است.
2 مناسب برای سیستم های انتقال برق اصلی.
3 ایده آل برای استفاده در دسترسی و شبکه های محلی واقع در مناطق با تداخل الکترومغناطیسی بالا.
ویژگی
1 دارای عملکرد مکانیکی قوی در دمای مختلف است.
2 دارای یک لوله گشاده مقاوم به هیدرولیز است.
3 استفاده از یک ترکیب پر کردن تخصصی در لوله، تضمین حفاظت از فیبر حیاتی.
4 هم مقاومت به خرد و هم انعطاف پذیری دارد.
5 از یک ترکیب پرکننده که به طور خاص برای لوله گشاده طراحی شده است استفاده می کند.
جزئیات ساختار
| تعداد فیبر | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| تعداد لوله ها | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| فیبر در هر لوله | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| تعداد میله پرکننده | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| قطر لوله (± 0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| ضخامت لوله گشاده (±0.05mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| قطر خارج نامی (± 0.2mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| ضخامت ژاکت (± 0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| لوله گشاده | مواد | PBT | رنگ | طیف استاندارد | ||||
| میله پرکننده | مواد | PP | رنگ | سیاه | ||||
| پر کردن لوله | مواد | مخلوط پرکننده | ||||||
| عضو نیروی مرکزی | مواد | FRP | قطر | 1.5mm (6 - 48F) | ||||
| 2mm (72 - 144F) | ||||||||
| لایه | PE (فقط برای 96C-144C) | |||||||
| سیستم خنک کننده آب | مواد | نوار خنک کننده آب | ||||||
| سیم ریپ | نوع | 1110*2 | ||||||
| ظرف بيرون | مواد | MDPE | رنگ | سیاه | ||||
عملکرد مکانیکی و محیط زیست
| مقاومت کششی | بلند مدت ((N) | 600N | ||||||
| کوتاه مدت ((N) | 1500N | |||||||
| بار خرد | مدت طولانی (N/100mm) | 300N/100mm | ||||||
| کوتاه مدت (N/100mm) | 1000N/100mm | |||||||
| شعاع خم | داینامیک (ملی متر) | 20D | ||||||
| آماری (ملی متر) | 10D | |||||||
| دمای ذخیره سازی | -20°C+70°C | |||||||
| دمای نصب | -10°C+60°C | |||||||
عملکرد فیبر
| سبک فیبر | واحد | SM G652D | MM 50/125 | MM 62.5/125 | ||||
| شرایط | mm | 1310/1550 | 850/1300 | 850/1300 | ||||
| کاهش | dB/km | ≤0.36/0.22 | ≤3.0/1.0 | ≤3.0/1.0 | ||||
| قطر پوشش | امم | 125±0.2 | 125±0.2 | 125±0.2 | ||||
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ||||
| قطر پوشش | امم | 242±3 | 242±3 | 242±3 | ||||
