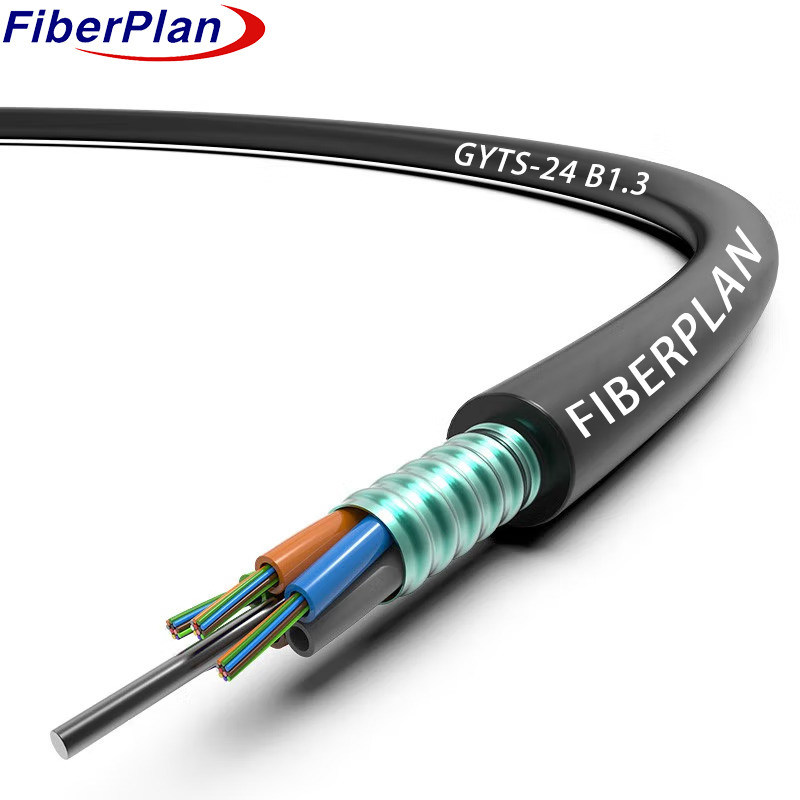

GYTS درب کابلهای پنل شده فیبر نوری ضد جوندگان
توضیحات
ساختار کابل شامل فیبرها است که در یک لوله پلاستیکی آزاد با مدول بالا قرار دارند که با یک لوله آب
یک سیم فولادی که گاهی اوقات با پلی اتیلن برای کابل های فیبر بالا پوشش داده می شود، به عنوان
لوله ها و مواد پرکننده در اطراف این هسته قرار دارند و شکل دایره ای فشرده ای را تشکیل می دهند.
PSP که به صورت طولی اعمال می شود، هسته کابل را محافظت می کند و با ترکیب پر کردن برای حفاظت از آب تقویت می شود.
در نهایت، یک پوشش PE ساخت کابل را تکمیل می کند.
درخواست
1 تطبیق توزیع در فضای باز: این طراحی کابل به طور خاص برای استفاده در فضای باز طراحی شده است، اطمینان از قابلیت استفاده از آن در محیط بیرون.
مقاومت و دوام در برابر شرایط مختلف محیط زیست.
2 نصب همه کاره: مناسب برای نصب هوا و روش های لوله کشی، ارائه انعطاف پذیری در استفاده
برای پاسخگویی به نیازهای زیرساخت های مختلف.
3 پوشش گسترده شبکه: ایده آل برای هر دو اتصال فاصله طولانی و ارتباطات شبکه محلی، cat-
بر اساس نیازهای مختلف شبکه در مقیاس های مختلف.
ویژگی
1 مقاومت مکانیکی و حرارتی قوی: عملکرد قابل تحسین در شرایط فشارهای مکانیکی
و شرایط دمای متغیر.
2 طراحی پایدار و مقاوم: دارای یک لوله نرم با قدرت بالا است که در برابر هیدرولیز مقاوم است، تقویت شده است
توسط یک ترکیب پرکننده لوله تخصصی برای محافظت از فیبر.
3 مقاومت و انعطاف پذیری در برابر فشرده سازی: اطمینان از دوام در برابر فشرده سازی در حالی که انعطاف پذیری را برای
نصب و سازگاری.
4 حفاظت از اشعه ماوراء بنفش با پوشش PE: پوشش PE از کابل در برابر اشعه ماوراء بنفش محافظت می کند و
طول عمر در محیط های بیرونی.
5 اقدامات ضد آب: شامل استراتژی های متعدد از جمله یک سیم فولادی مرکزی برای قدرت، پر کردن لوله
ترکیب، پر کردن هسته کابل 100٪، و PSP برای حفاظت بیشتر از رطوبت، تضمین طراحی ضد آب.
جزئیات ساخت کابل
| تعداد فیبر |
۲ تا ۱۴۴ هسته |
| موانع رطوبت |
سیستم مسدود کننده آب |
| عضو نیروی مرکزی |
مواد |
سیم فولادی/FRP/FRP با پوشش PE |
| اندازه |
1.5mm~2.0mm |
| لوله گشاده |
مواد |
PBT |
| قطر |
Ф2.2 ((خارج/درونی) |
| پر کردن لوله |
ترکیب پر کردن لوله |
| زره |
مواد |
نوار فولادی لوله دار |
| پوشش بیرونی |
مواد |
PE،HDPE |
| قطر |
1.70±0.2mm |
رنگ فیبر
تعداد فیبر
لوله 8 هسته |
1 |
2 |
3 |
4 |
5 |
6 |
| آبی |
نارنجی |
سبز |
قهوه ای |
خاکستری |
سفید |
| 7 |
8 |
9 |
10 |
11 |
12 |
| قرمز |
سیاه |
زرد |
بنفش |
صورتی |
آب |
| رنگ 13 ~ 24 با یک ردیاب سیاه نشان داده می شود. برای رنگ سیاه نیازی به ردیاب سیاه نشان داده نشده است، به جای رنگ طبیعی استفاده می شود. |
مشخصات مکانیکی کابل
| هسته |
قطر کابل |
وزن |
| 2 هسته به 60 هسته |
10.0±0.3mm |
115±5kg/km |
| ۷۲ هسته |
10.5±0.3mm |
120±5kg/km |
| 96 هسته |
12.5±0.3mm |
180±5kg/km |
| 144 هسته |
14.5±0.3mm |
245±5kg/km |
| کمترین شعاع خم شدن ((ملی متر) |
بلندمدت |
10D |
خم کردن
شعاع ((ملی متر) |
کوتاه مدت |
20D |
حداقل مجاز
مقاومت کششی ((N) |
بلندمدت |
600 |
حداقل مجاز
مقاومت کششی ((N) |
کوتاه مدت |
1500 |
| بار خرد (N/100mm) |
بلندمدت |
300 |
| بار خرد (N/100mm) |
کوتاه مدت |
1000 |
عملیات
درجه حرارت (°C) |
-40+70 |
نصب
درجه حرارت ((°C) |
-20+60 |
ویژگی فیبر
| سبک فیبر |
واحد |
SM
G652 |
SM
G652D |
ام ام
50/125 |
ام ام
62.5/125 |
ام ام
OM3-300 |
| وضعیت |
nm |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| ضخامت |
dB/km |
≤ |
≤ |
≤ |
≤3.0/1.0 |
≤3.0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
3.۰/۱0 |
.... |
.... |
| افسردگی |
1550nm |
Ps/ ((nm*km) |
.... |
≤18 |
.... |
.... |
افسردگی |
| 1625nm |
Ps/ ((nm*km) |
.... |
≤22 |
.... |
.... |
|
| پهنای باند |
850nm |
MHZ.KM |
.... |
.... |
400 پوند |
¥160 |
پهنای باند |
| 1300nm |
MHZ.KM |
.... |
.... |
800 پوند |
¥500 |
|
| طول موج پراکندگی صفر |
nm |
۱۳۰۰- ۱۳۲۴ |
1302 پوند
≤1322 |
.... |
.... |
1295 پوند،
≤1320 |
| شیب صفر فشار |
nm |
≤0.092 |
≤0.091 |
.... |
.... |
.... |
| PMD حداکثر فیبر فردی |
|
≤0.2 |
≤0.2 |
.... |
.... |
≤0.11 |
| ارزش پیوند طراحی PMD |
سلام2* کیلومتر) |
≤0.12 |
≤0.08 |
.... |
.... |
.... |
| طول موج قطع فیبر λc |
nm |
¥ 1180
≤1330 |
1180 پوند
≤1330 |
.... |
.... |
.... |
سفت کردن کابل
طول موج λcc |
nm |
≤1260 |
≤1260 |
.... |
.... |
.... |
| MFD |
1310nm |
امم |
9.2+/-0.4 |
9.2+/-0.4 |
.... |
.... |
.... |
| 1550nm |
امم |
10.4+/-0.8 |
10.4+/-0.8 |
.... |
.... |
.... |
ارقام
گشایش ((NA) |
|
.... |
.... |
0.200+/
-0.015 |
0.275+/- 0
015 |
0.200+/-0
.015 |
مرحله ((معادل دو طرفه
اندازه گیری) |
دی بی |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
نامنظمیت در فیبر
طول و نقطه |
دی بی |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
| عدم تداوم |
پخش مجدد تفاوت
ضریب |
dB/km |
≤0.05 |
≤0.03 |
≤0.08 |
≤0.10 |
≤0.08 |
| یکنواخت خفیف |
dB/km |
≤0.01 |
≤0.01 |
|
|
|
| دیمتر هسته |
امم |
|
|
50+1/0 |
62.5+/25 |
50+1/0 |
| قطر پوشش |
امم |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
| پوشش غیر دایره ای |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
| قطر پوشش |
امم |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
پوشش/چافینچ
خطای متمرکز |
امم |
≤120 |
≤120 |
≤120 |
≤120 |
≤120 |
| پوشش غیر گردی |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
| خطای محوری بودن هسته / پوشش |
امم |
≤0.6 |
≤0.6 |
≤1.5 |
≤1.5 |
≤1.5 |
| شعاع پیچ و تاب |
امم |
≤4 |
≤4 |
.... |
.... |
.... |
