| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYTS |
GYTS قیمت کابل نوری کابل زیرزمینی فیبر نوری
توضیحات

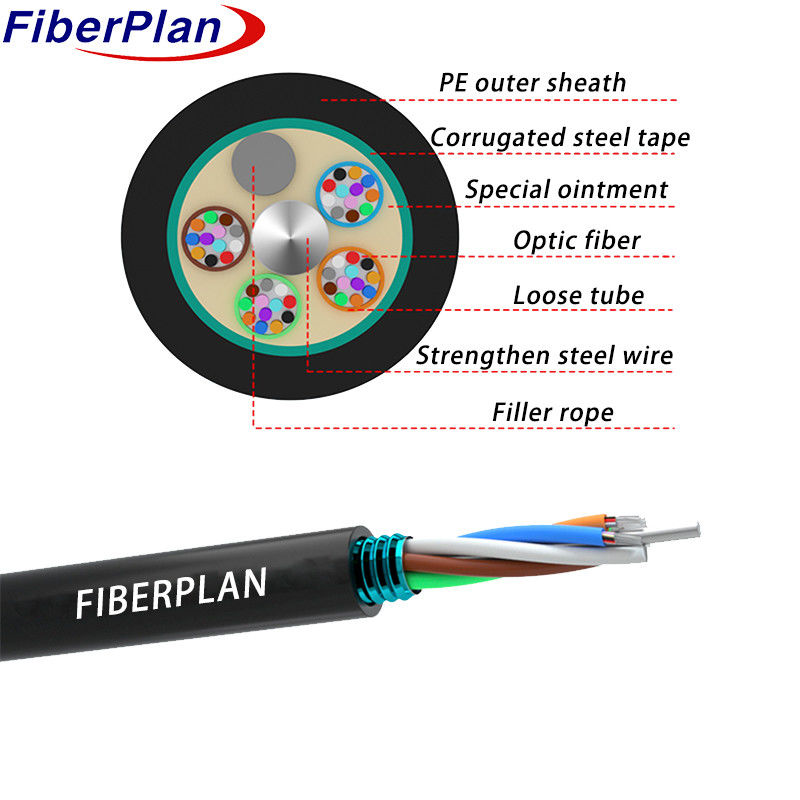

این طراحی کابل شامل عناصر محافظ مختلف برای اطمینان از دوام و عملکرد آن است.
در داخل یک لوله پلاستیکی نرم با مولول بالا، هم فیبر تک حالت و هم فیبر چند حالت را می پذیرد.
در هسته یک سیم فولادی قرار دارد که اغلب با پلی اتیلن پوشش داده شده است.
انواع فیبر بالاتر، که به عنوان عنصر مقاومت فلزی عمل می کنند.
لوله ها و پرکننده ها به دقت در یک هسته کابل فشرده و دایره ای قرار می گیرند.
اضافه شده با یک لایه PSP به صورت طولی بر روی هسته کابل اعمال شده است، افزایش مقاومت آن در برابر آب در
این ساختار قوی را یک پوشش PE که کابل را احاطه می کند، تکمیل می کند، و دفاع اضافی را فراهم می کند
در مقابل عوامل محیطی.
درخواست
1 برای توزیع در فضای باز طراحی شده است: این کابل برای مقاومت در برابر شرایط مختلف در فضای باز طراحی شده است.
تضمین دوام و قابلیت اطمینان در محیط های چالش برانگیز.
2 روش های نصب متنوع: برای نصب هوا مناسب است و همچنین می تواند از طریق لوله ها قرار گیرد،
ارائه انعطاف پذیری در استفاده.
3 سازگاری شبکه های محلی و راه دور: این کابل از هر دو ارتباطات راه دور پشتیبانی می کند
نیازها و مناسب برای شبکه های منطقه محلی است و نیازهای ارتباطی متنوع را برآورده می کند.
ویژگی
1 مقاومت مکانیکی قوی و مقاومت در برابر دما اطمینان در شرایط مختلف را تضمین می کند.
2 مقاوم به هیدرولیز، لوله گشاده با قدرت بالا باعث دوام استثنایی می شود.
3 ترکیب پر کردن لوله تخصصی حفاظت از فیبر حیاتی را فراهم می کند و عملکرد قابل اعتماد را تضمین می کند.
4 مقاومت و انعطاف پذیری عالی در برابر خرد شدن، مناسب برای سناریوهای نصب سخت.
پوشش 5 PE از تشعشعات UV محافظت می کند و طول عمر کابل را افزایش می دهد.
6 اقدامات مختلف آبپاشی را تضمین می کنند: سیم فولادی مرکزی برای قدرت، پر کردن هسته کابل 100٪ و PSP
افزایش مقاومت در برابر رطوبت
جزئیات ساخت کابل
| تعداد فیبر | ۲ تا ۱۴۴ هسته | |||||||
| موانع رطوبت | سیستم مسدود کننده آب | |||||||
| عضو نیروی مرکزی | مواد | سیم فولادی/FRP/FRP با پوشش PE | ||||||
| اندازه | 1.5mm~2.0mm | |||||||
| لوله گشاده | مواد | PBT | ||||||
| قطر | Ф2.2 ((خارج/درونی) | |||||||
| پر کردن لوله | ترکیب پر کردن لوله | |||||||
| زره | مواد | نوار فولادی لوله دار | ||||||
| پوشش بیرونی | مواد | PE،HDPE | ||||||
| قطر | 1.70±0.2mm | |||||||
رنگ فیبر
| تعداد فیبر لوله 8 هسته |
1 | 2 | 3 | 4 | 5 | 6 |
| آبی | نارنجی | سبز | قهوه ای | خاکستری | سفید | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| قرمز | سیاه | زرد | بنفش | صورتی | آب | |
| رنگ 13 ~ 24 با یک ردیاب سیاه نشان داده می شود. برای رنگ سیاه نیازی به ردیاب سیاه نشان داده نشده است، به جای رنگ طبیعی استفاده می شود. | ||||||
مشخصات مکانیکی کابل
| هسته | قطر کابل | وزن | |||||
| 2 هسته به 60 هسته | 10.0±0.3mm | 115±5kg/km | |||||
| ۷۲ هسته | 10.5±0.3mm | 120±5kg/km | |||||
| 96 هسته | 12.5±0.3mm | 180±5kg/km | |||||
| 144 هسته | 14.5±0.3mm | 245±5kg/km | |||||
| کمترین شعاع خم شدن ((ملی متر) | بلندمدت | 10D | |||||
| خم کردن شعاع ((ملی متر) |
کوتاه مدت | 20D | |||||
| حداقل مجاز مقاومت کششی ((N) |
بلندمدت | 600 | |||||
| حداقل مجاز مقاومت کششی ((N) |
کوتاه مدت | 1500 | |||||
| بار خرد (N/100mm) | بلندمدت | 300 | |||||
| بار خرد (N/100mm) | کوتاه مدت | 1000 | |||||
| عملیات درجه حرارت (°C) |
-40+70 | ||||||
| نصب درجه حرارت ((°C) |
-20+60 | ||||||
ویژگی فیبر
| سبک فیبر | واحد | SM G652 |
SM G652D |
ام ام 50/125 |
ام ام 62.5/125 |
ام ام OM3-300 |
|
| وضعیت | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ضخامت | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.۰/۱0 | .... | .... | |||
| افسردگی | 1550nm | Ps/ ((nm*km) | .... | ≤18 | .... | .... | افسردگی |
| 1625nm | Ps/ ((nm*km) | .... | ≤22 | .... | .... | ||
| پهنای باند | 850nm | MHZ.KM | .... | .... | 400 پوند | ¥160 | پهنای باند |
| 1300nm | MHZ.KM | .... | .... | 800 پوند | ¥500 | ||
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | 1302 پوند ≤1322 |
.... | .... | 1295 پوند، ≤1320 |
|
| شیب صفر فشار | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| ارزش پیوند طراحی PMD | سلام2* کیلومتر) | ≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موج قطع فیبر λc | nm | ¥ 1180 ≤1330 |
1180 پوند ≤1330 |
.... | .... | .... | |
| سفت کردن کابل طول موج λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| MFD | 1310nm | امم | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| 1550nm | امم | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... | |
| ارقام گشایش ((NA) |
.... | .... | 0.200+/ -0.015 |
0.275+/- 0 015 |
0.200+/-0 .015 |
||
| مرحله ((معادل دو طرفه اندازه گیری) |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| نامنظمیت در فیبر طول و نقطه |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم تداوم | |||||||
| پخش مجدد تفاوت ضریب |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| یکنواخت خفیف | dB/km | ≤0.01 | ≤0.01 | ||||
| دیمتر هسته | امم | 50+1/0 | 62.5+/25 | 50+1/0 | |||
| قطر پوشش | امم | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر پوشش | امم | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| پوشش/چافینچ خطای متمرکز |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| پوشش غیر گردی | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطای محوری بودن هسته / پوشش | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| شعاع پیچ و تاب | امم | ≤4 | ≤4 | .... | .... | .... | |
