| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYTS |

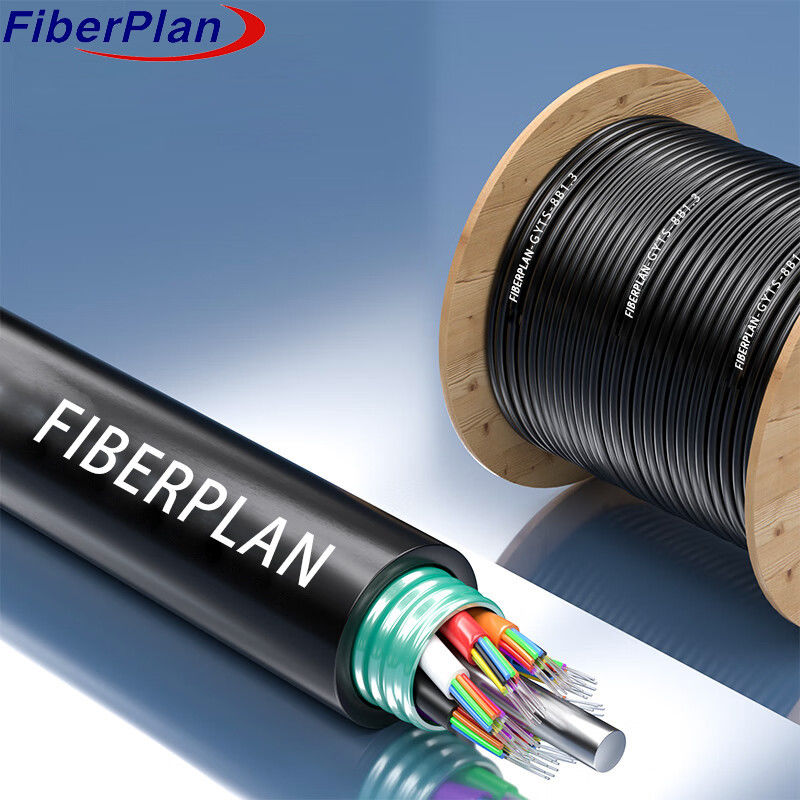

ضد جرثقیل GYTS کابل خاکسپاری مستقیم در فضای باز
توضیحات
این کابل فیبر نوری دارای فیبر قرار داده شده در یک لوله پلاستیکی گشاده با ماژول بالا و پر از یک
ترکیب مقاوم در برابر آب. یک سیم فولادی، گاهی اوقات در پلی اتیلن برای کابل های فیبر بالاتر احاطه شده است.
در هسته به عنوان عضو قدرت فلزی عمل می کند. لوله ها و پرکننده ها در اطراف این مرکز قرار دارند.
عضو رنگی، که یک هسته کابل دایره ای فشرده را تشکیل می دهد. PSP به صورت طولی بر روی هسته اعمال می شود.
که با ترکیب برای محافظت از ورود آب پر شده است. در نهایت، یک پوشش PE کابل را تکمیل می کند.
درخواست
1 برای توزیع در فضای باز طراحی شده است: مناسب برای مقاومت در برابر شرایط محیطی در فضای باز.
2 مناسب برای روش های قرار دادن هوا و لوله کشی: در روش های نصب انعطاف پذیری ارائه می دهد.
3 ایده آل برای ارتباطات شبکه ای در مسافت های طولانی و محلی: از ارتباطات در میان انواع مختلف پشتیبانی می کند
فاصله ها و تنظیمات شبکه های محلی.
ویژگی
عملکرد مکانیکی و دمایی برتر
2 لوله گشاده مقاوم به هیدرولیز
3 حفاظت از فیبر های حیاتی از طریق یک ترکیب پر کردن لوله خاص.
4 مقاومت و انعطاف پذیری بیشتر در برابر خرد شدن.
حفاظت از UV توسط پوشش PE.
6 ضد آب تضمین شده توسط سیم فولادی عضو قدرت مرکزی، ترکیبات پر کردن لوله گشاده و PSP برای
مقاومت در برابر رطوبت
جزئیات ساخت کابل
| تعداد فیبر | ۲ تا ۱۴۴ هسته | |||||||
| موانع رطوبت | سیستم مسدود کننده آب | |||||||
| عضو نیروی مرکزی | مواد | سیم فولادی/FRP/FRP با پوشش PE | ||||||
| اندازه | 1.5mm~2.0mm | |||||||
| لوله گشاده | مواد | PBT | ||||||
| قطر | Ф2.2 ((خارج/درونی) | |||||||
| پر کردن لوله | ترکیب پر کردن لوله | |||||||
| زره | مواد | نوار فولادی لوله دار | ||||||
| پوشش بیرونی | مواد | PE،HDPE | ||||||
| قطر | 1.70±0.2mm | |||||||
رنگ فیبر
| تعداد فیبر لوله 8 هسته |
1 | 2 | 3 | 4 | 5 | 6 |
| آبی | نارنجی | سبز | قهوه ای | خاکستری | سفید | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| قرمز | سیاه | زرد | بنفش | صورتی | آب | |
| رنگ 13 ~ 24 با یک ردیاب سیاه نشان داده می شود. برای رنگ سیاه نیازی به ردیاب سیاه نشان داده نشده است، به جای رنگ طبیعی استفاده می شود. | ||||||
مشخصات مکانیکی کابل
| هسته | قطر کابل | وزن | |||||
| 2 هسته به 60 هسته | 10.0±0.3mm | 115±5kg/km | |||||
| ۷۲ هسته | 10.5±0.3mm | 120±5kg/km | |||||
| 96 هسته | 12.5±0.3mm | 180±5kg/km | |||||
| 144 هسته | 14.5±0.3mm | 245±5kg/km | |||||
| کمترین شعاع خم شدن ((ملی متر) | بلندمدت | 10D | |||||
| خم کردن شعاع ((ملی متر) |
کوتاه مدت | 20D | |||||
| حداقل مجاز مقاومت کششی ((N) |
بلندمدت | 600 | |||||
| حداقل مجاز مقاومت کششی ((N) |
کوتاه مدت | 1500 | |||||
| بار خرد (N/100mm) | بلندمدت | 300 | |||||
| بار خرد (N/100mm) | کوتاه مدت | 1000 | |||||
| عملیات درجه حرارت (°C) |
-40+70 | ||||||
| نصب درجه حرارت ((°C) |
-20+60 | ||||||
ویژگی فیبر
| سبک فیبر | واحد | SM G652 |
SM G652D |
ام ام 50/125 |
ام ام 62.5/125 |
ام ام OM3-300 |
|
| وضعیت | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ضخامت | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.۰/۱0 | .... | .... | |||
| افسردگی | 1550nm | Ps/ ((nm*km) | .... | ≤18 | .... | .... | افسردگی |
| 1625nm | Ps/ ((nm*km) | .... | ≤22 | .... | .... | ||
| پهنای باند | 850nm | MHZ.KM | .... | .... | 400 پوند | ¥160 | پهنای باند |
| 1300nm | MHZ.KM | .... | .... | 800 پوند | ¥500 | ||
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | 1302 پوند ≤1322 |
.... | .... | 1295 پوند، ≤1320 |
|
| شیب صفر فشار | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| ارزش پیوند طراحی PMD | سلام2* کیلومتر) | ≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موج قطع فیبر λc | nm | ¥ 1180 ≤1330 |
1180 پوند ≤1330 |
.... | .... | .... | |
| سفت کردن کابل طول موج λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| MFD | 1310nm | امم | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| 1550nm | امم | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... | |
| ارقام گشایش ((NA) |
.... | .... | 0.200+/ -0.015 |
0.275+/- 0 015 |
0.200+/-0 .015 |
||
| مرحله ((معادل دو طرفه اندازه گیری) |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| نامنظمیت در فیبر طول و نقطه |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم تداوم | |||||||
| پخش مجدد تفاوت ضریب |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| یکنواخت خفیف | dB/km | ≤0.01 | ≤0.01 | ||||
| دیمتر هسته | امم | 50+1/0 | 62.5+/25 | 50+1/0 | |||
| قطر پوشش | امم | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر پوشش | امم | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| پوشش/چافینچ خطای متمرکز |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| پوشش غیر گردی | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطای محوری بودن هسته / پوشش | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| شعاع پیچ و تاب | امم | ≤4 | ≤4 | .... | .... | .... | |
