| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYTA |

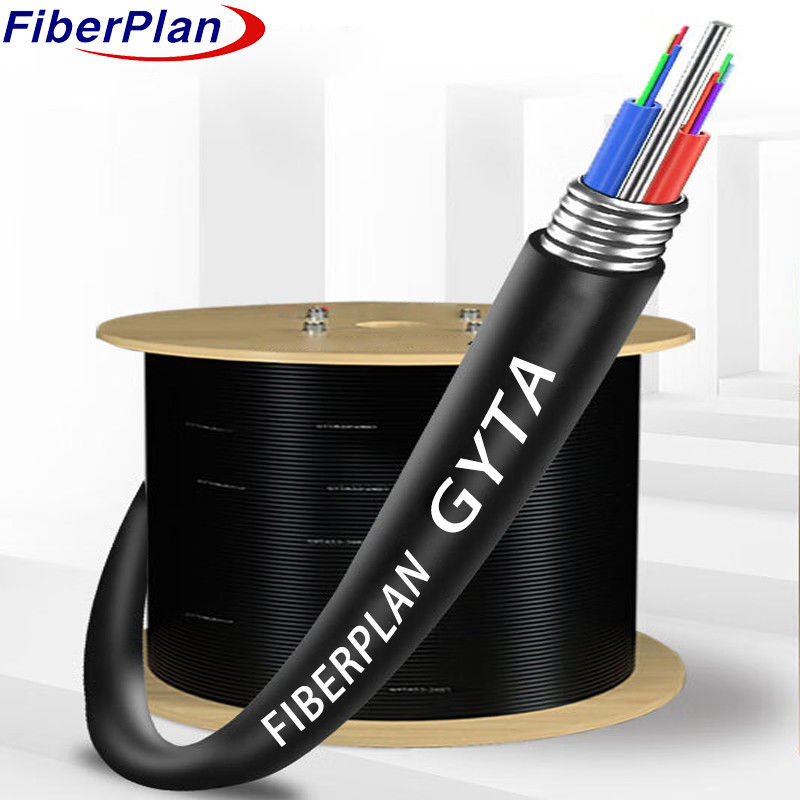

لایه نوار آلومینیومی لوله گسسته گسسته در فضای باز کابل GYTA
توضیحات
این کابل از فیبر هایی تشکیل شده است که در داخل یک لوله گشاده ساخته شده از پلاستیک محکم قرار گرفته و پرکننده ای ضد آب دارد.
یک نوار آلومینیومی که گاهی اوقات با پلی اتیلن برای کابل های فیبر بالا پوشانده می شود، به عنوان یک
لوله ها و پرکننده ها در اطراف این عضو مرکزی قرار گرفته اند تا
یک هسته کابل جمع و جور و دایره ای است. نوار آلومینیومی که به صورت طولی بر روی هسته کابل قرار می گیرد، آن را محافظت می کند
در نهایت، کابل با یک پوشش PE تکمیل می شود.
درخواست
* برای استفاده در فضای باز، اطمینان از دوام و قابلیت اطمینان.
*روش های نصب متنوع مانند قرار دادن هوا یا لوله کشی.
*ارتباطات شبکه های محلی و راه دور را به طور موثر تسهیل می کند.
ویژگی
* عملکرد مکانیکی و دمایی خوب
*لوله گشاده با قدرت بالا که در برابر هیدرولیز مقاوم است
*ترکیب پر کردن لوله های خاص حفاظت از فیبر را تضمین می کند
*مقاومت در برابر خرد و انعطاف پذیری
*پوشش PE از کابل در برابر اشعه ماوراء بنفش محافظت می کند
*اقدامات زیر برای اطمینان از آبپاشی کابل انجام می شود:
*سیم فولادی که به عنوان عنصر مرکزی قدرت استفاده می شود
*ترکیبات پر کردن لوله های گسسته و پر کردن هسته کابلی 100٪
*نوار آلومینیومی ضد رطوبت
جزئیات ساخت کابل
| تعداد فیبر | ۲ تا ۱۴۴ هسته | |||||||
| موانع رطوبت | سیستم مسدود کننده آب | |||||||
| عضو نیروی مرکزی | مواد | سیم فولادی/FRP/FRP با پوشش PE | ||||||
| اندازه | 1.5mm~2.0mm | |||||||
| لوله گشاده | مواد | PBT | ||||||
| قطر | Ф2.2 ((خارج/درونی) | |||||||
| پر کردن لوله | ترکیب پر کردن لوله | |||||||
| زره | مواد | نوار آلومینیوم/فولاد | ||||||
| پوشش بیرونی | مواد | PE،HDPE | ||||||
| قطر | 1.70±0.2mm | |||||||
رنگ فیبر
|
تعداد فیبر 12 هسته در هر لوله |
1 | 2 | 3 | 4 | 5 | 6 |
| آبی | نارنجی | سبز | قهوه ای | خاکستری | سفید | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| قرمز | سیاه | زرد | بنفش | صورتی | آب | |
| رنگ 13 ~ 24 با یک ردیاب سیاه نشان داده خواهد شد. برای رنگ سیاه نیازی به ردیاب سیاه نشان داده نشده است، به جای رنگ طبیعی استفاده می شود. | ||||||
مشخصات مکانیکی کابل
| هسته | قطر کابل | وزن | |||||
| ۲ هسته تا ۳۶ هسته | 10.0±0.5mm | 90±5kg/km | |||||
| 39 هسته تا 72 هسته | 10.2±0.5mm | 95±5kg/km | |||||
| 74 هسته تا 96 هسته | 12±0.5 میلی متر | 135±5kg/km | |||||
| 98 هسته تا 120 هسته | 14±0.5 میلی متر | 145±5kg/km | |||||
| 122 هسته به 144 هسته | 16±0.5 میلی متر | 204±5kg/km | |||||
| کمترین شعاع خم شدن ((ملی متر) | بلندمدت | 10D | |||||
| خم کردن شعاع ((ملی متر) |
کوتاه مدت | 20D | |||||
| حداقل مجاز مقاومت کششی ((N) |
بلندمدت | 600 | |||||
| حداقل مجاز مقاومت کششی ((N) |
کوتاه مدت | 1500 | |||||
| بار خرد (N/100mm) | بلندمدت | 300 | |||||
| بار خرد (N/100mm) | کوتاه مدت | 1000 | |||||
| عملیات درجه حرارت (°C) |
-40+75 | ||||||
| نصب درجه حرارت ((°C) |
-15+60 | ||||||
ویژگی فیبر
| سبک فیبر | واحد | SM G652 |
SM G652D |
ام ام 50/125 |
ام ام 62.5/125 |
ام ام OM3-300 |
|
| وضعیت | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ضخامت | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.۰/۱0 | .... | .... | |||
| افسردگی | 1550nm | Ps/ ((nm*km) | .... | ≤18 | .... | .... | افسردگی |
| 1625nm | Ps/ ((nm*km) | .... | ≤22 | .... | .... | ||
| پهنای باند | 850nm | MHZ.KM | .... | .... | 400 پوند | ¥160 | پهنای باند |
| 1300nm | MHZ.KM | .... | .... | 800 پوند | ¥500 | ||
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | 1302 پوند ≤1322 |
.... | .... | 1295 پوند، ≤1320 |
|
| شیب صفر فشار | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| ارزش پیوند طراحی PMD | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موج قطع فیبر λc | nm | ¥ 1180 ≤1330 |
1180 پوند ≤1330 |
.... | .... | .... | |
| سفت کردن کابل طول موج λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| MFD | 1310nm | امم | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| 1550nm | امم | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... | |
| ارقام گشایش ((NA) |
.... | .... | 0.200+/ -0.015 |
0.275+/- 0 015 |
0.200+/-0 .015 |
||
| مرحله ((معادل دو طرفه اندازه گیری) |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| نامنظمیت در فیبر طول و نقطه |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم تداوم | |||||||
| پخش مجدد تفاوت ضریب |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| یکنواخت خفیف | dB/km | ≤0.01 | ≤0.01 | ||||
| دیمتر هسته | امم | 50+1/0 | 62.5+/25 | 50+1/0 | |||
| قطر پوشش | امم | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر پوشش | امم | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| پوشش/چافینچ خطای متمرکز |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| پوشش غیر گردی | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطای محوری بودن هسته / پوشش | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| شعاع پیچ و تاب | امم | ≤4 | ≤4 | .... | .... | .... | |
