| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYFTZY |

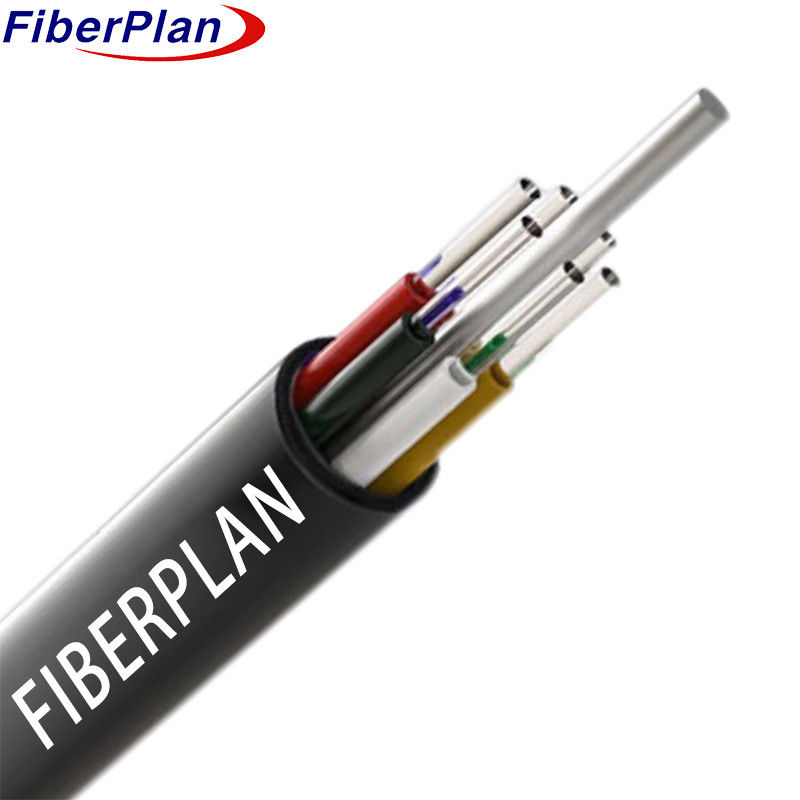

کابل لوله گسسته با قدرت بالا برای شبکه های محلی
توضیحات
طراحی کابل شامل قرار دادن الیاف در یک لوله پلاستیکی نرم با مدول بالا است که با یک لوله ضد آب پر شده است
در مرکز هسته، یک پلاستیک تقویت شده با فیبر (FRP) به عنوان یک عضو قدرت غیر فلزی عمل می کند.
لوله ها و مواد پرکننده سپس در اطراف این عضو قدرت مرکزی قرار می گیرند تا یک هسته جمع و جور و دایره ای را تشکیل دهند.
به دلیل پر کردن هسته کابل با ترکیب محافظ در برابر ورود آب، کابل با
یک پوشش PE.
درخواست
1 ایده آل برای سناریوهای توزیع در فضای باز.
2 مناسب برای سیستم های انتقال برق اصلی.
3 مناسب برای دسترسی و شبکه های محلی، به ویژه در مکان هایی با تداخل الکترومغناطیسی بالا.
ویژگی ها
1 عملکرد مکانیکی و دمایی بسیار خوبی دارد.
2 از یک لوله گشاده با قدرت بالا و مقاوم به هیدرولیز استفاده می کند.
3 استفاده از یک ترکیب پرکننده لوله تخصصی برای حفاظت از فیبر حیاتی.
4 مقاومت و انعطاف پذیری دارد.
5 اطمینان از پر شدن کامل هسته کابل با ترکیب پر کردن.
جزئیات ساختار
| مشخصات | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
|---|---|---|---|---|---|---|---|---|
| تعداد فیبر | 6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 |
| شماره لوله | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| فیبر در هر لوله | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| شماره میله پرکننده | 4 | 4 | 1 | 2 | 1 | 0 | 0 | 0 |
| قطر لوله (± 0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| ضخامت لوله گسسته | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| قطر بیرونی (± 0.2mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| نامی ضخامت ژاکت (± 0.1mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| مواد لوله گشاده | PBT | PBT | PBT | PBT | PBT | PBT | PBT | PBT |
| رنگ لوله گشاده | طیف استاندارد | طیف استاندارد | طیف استاندارد | طیف استاندارد | طیف استاندارد | طیف استاندارد | طیف استاندارد | طیف استاندارد |
| مواد عضو قدرت مرکزی | FRP | FRP | FRP | FRP | FRP | FRP | FRP | FRP |
| قطر عضو قدرت مرکزی | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 2mm (72-144F) | 2mm (72-144F) | 2mm (72-144F) |
| لایه | - | - | - | - | - | PE (فقط برای 96F-144F) | PE (فقط برای 96F-144F) | PE (فقط برای 96F-144F) |
| ماده ی میله پرکننده | PP | PP | PP | PP | PP | - | - | - |
| رنگ میله پرکننده | سیاه | سیاه | سیاه | سیاه | سیاه | - | - | - |
| مواد سیستم مسدود کننده آب | ژل پرکننده | ژل پرکننده | ژل پرکننده | ژل پرکننده | ژل پرکننده | ژل پرکننده | ژل پرکننده | ژل پرکننده |
| مواد پوشش بیرونی | PE | PE | PE | PE | PE | PE | PE | PE |
| رنگ پوشش بیرونی | سیاه | سیاه | سیاه | سیاه | سیاه | سیاه | سیاه |
عملکرد مکانیکی و محیط زیست
| مالکیت | در دراز مدت | کوتاه مدت |
|---|---|---|
| قدرت کششی | 600N | 1500N |
| بار خرد کردن | 300N/100mm | 1000N/100mm |
| شعاع خم | پویا: 20D | استاتیک: 10D |
| مشخصات دمای | نگهداری: -20°C تا +70°C | نصب: -10°C تا +60°C |
عملکرد فیبر
| سبک فیبر | واحد | SM G652D | MM 50/125 | MM 62.5/125 |
|---|---|---|---|---|
| شرایط | mm | 1310/1550 | 850/1300 | 850/1300 |
| کاهش | dB/km | ≤0.36/0.22 | ≤3.0/1.0 | ≤3.0/1.0 |
| قطر پوشش | امم | 125±0.5 | 125±0.5 | 125±0.5 |
| پوشش غیر گرد | % | ≤1.0 | ≤1.0 | ≤1.0 |
| قطر پوشش | امم | 242±6 | 242±6 | 242±6 |
