| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYXTC8Y |

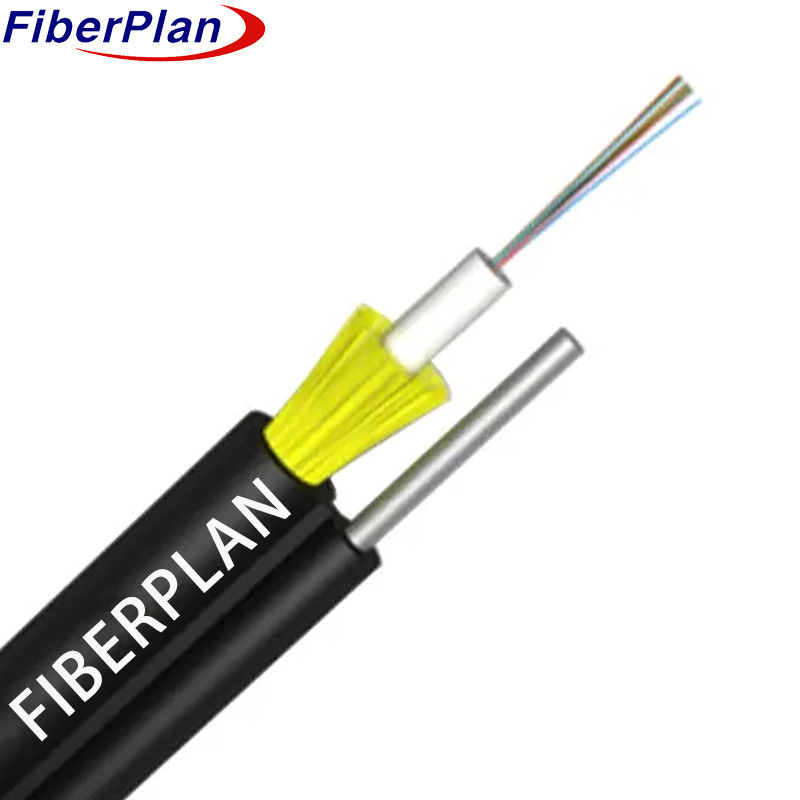

کابل فیبر نوری هوایی برای نصب بالا GYXTC8Y با کفلار
توضیحات
لوله پلاستیکی با مولتور بالا، فیبر ها را در خود جای می دهد، که با یک ترکیب مقاوم در برابر آب پر شده و توسط
این مجموعه، از جمله سیم های پشتیبانی، در یک پوشش PE قرار گرفته است، شکل می دهد
یک ساختار شکل 8
درخواست
این مشخصات مشخصه معیارهای اساسی برای یک خود پشتیبانی مرکز لوله کابل نوری شکل 8
برای نصب هوا و بالا.
ویژگی ها
قدرت غیر فلزی استثنایی قابلیت های ضد الکترومغناطیسی عالی را فراهم می کند.
2 یک طراحی لوله باز به خوبی اثبات شده عملکرد بالا را تضمین می کند.
3 نشان دهنده ویژگی های مکانیکی و زیست محیطی برجسته است.
4 انعطاف پذیری عالی و توانایی خم شدن دارد.
5 دارای قطر بیرونی کوچک، سبک وزن و نصب آسان است.
6 تقویت کلوار به طور قابل توجهی قدرت کشش کابل را افزایش می دهد.
جزئیات ساخت کابل
| مشخصات | جزئیات |
|---|---|
| تعداد فیبر | ۱ تا ۱۲ هسته |
| مواد لوله گشاده | PBT |
| قطر لوله باز | 3.0mm ± 0.2mm |
| قطر سیم فولادی خودپذیر | 1.6 میلی متر |
| قطر کل کابل | 4.0mm × 6.0mm |
| وزن کابل در هر کیلومتر | 45± 2در کیلوگرم |
رنگ فیبر
| تعداد فیبر در هر لوله | 8 هسته |
|---|---|
| 1 | آبی |
| 2 | نارنجی |
| 3 | سبز |
| 4 | قهوه ای |
| 5 | خاکستری |
| 6 | سفید |
| 7 | قرمز |
| 8 | سیاه |
| 9 | زرد |
| 10 | بنفش |
| 11 | صورتی |
| 12 | آب |
مشخصات مکانیکی کابل
| هسته | قطر کابل | وزن |
|---|---|---|
| 1 تا 12 | 4.0×60 | 45± 2در کیلوگرم |
| پارامتر | جزئیات |
|---|---|
| محدوده دما | -40°C تا +70°C |
| کمترین شعاع خم (طول مدت) | 10D (D = قطر کابل) |
| کمترین شعاع خم (به مدت کوتاه) | 20D (D = قطر کابل) |
| حداقل مقاومت کششی مجاز (در دراز مدت) | 700N |
| حداقل مقاومت کششی مجاز (به مدت کوتاه) | 1200N |
| دمای کار | -40°C تا +70°C |
| دمای نصب | -20°C تا +60°C |
| دمای ذخیره سازی | -40°C تا +70°C |
ویژگی فیبر
| سبک فیبر | واحد | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | OM3-300 |
|---|---|---|---|---|---|---|
| شرایط | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 |
| کاهش | dB/km | ≤0.36/0.23 | ≤0.34/0.22 | ≤3.0/1.0 | .... | .... |
| پراکندگی | 1550nm | .... | ≤18 | .... | .... | .... |
| پراکندگی | 1625nm | .... | ≤22 | .... | .... | .... |
| پهنای باند | 850nm | .... | .... | ≥400 MHz·km | ≥160 MHz·km | .... |
| پهنای باند | 1300nm | .... | .... | ≥800 MHz·km | ≥500 MHz·km | .... |
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | ≥1302، ≤1322 | .... | .... | ≥1295، ≤1320 |
| شیب صفر پراکندگی | nm | ≤0.092 | ≤0.091 | .... | .... | .... |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | |
| ارزش پیوند طراحی PMD | سلام2·km) | ≤0.12 | ≤0.08 | .... | .... | .... |
| طول موج قطع فیبر λc | nm | ≥1180، ≤1330 | ≥1180، ≤1330 | .... | .... | .... |
| طول موج قطع کابل λcc | nm | ≤1260 | ≤1260 | .... | .... | .... |
| MFD | 1310nm | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| MFD | 1550nm | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... |
| گشایش عددی ((NA)) | .... | .... | 0.200+/- 0015 | 0.275+/- 0015 | 0.200+/- 0015 | |
| مرحله (معادل اندازه گیری دو طرفه) | دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 |
| نامنظمیت در طول و نقطه فیبر | دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 |
| پارامتر | واحد | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | MM OM3 |
|---|---|---|---|---|---|---|
| قطعیت | dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 |
| ضریب پخش برگشت تفاوت | dB/km | ...بله... | ...بله... | ...بله... | ...بله... | ...بله... |
| یکنواختی کاهش | dB/km | ≤0.01 | ≤0.01 | .... | .... | .... |
| قطر هسته | μm | .... | .... | 50+1/0 | 62.5+/25 | 50+1/0 |
| قطر پوشش | μm | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 |
| پوشش غیر گرد | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
| قطر پوشش | μm | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| خطای غلظت پوشش / پوشش | μm | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 |
| پوشش غیر دایره ای | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 |
| خطای تمرکز هسته/پوش | μm | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 |
| کرل (قطر) | μm | ≤4 | ≤4 | .... | .... | .... |
