| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYTC8S |

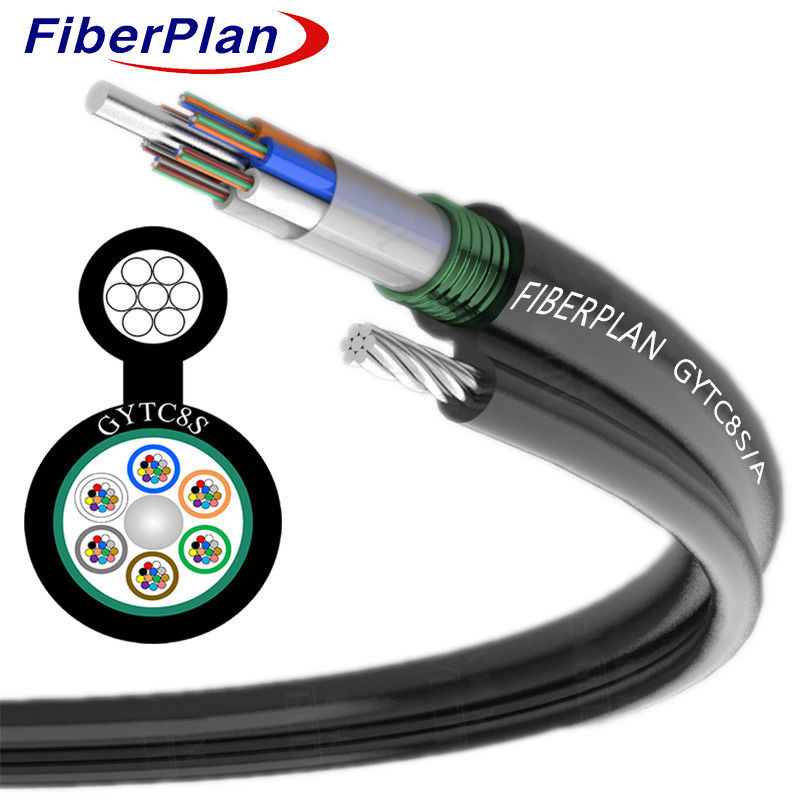

GYTC8S شکل 8 کابل فیبر نوری خودپذیر هوایی
توضیحات
این کابل از فیبر هایی در یک لوله پلاستیکی پر از ماده مقاوم در برابر آب ساخته شده است.
یک سیم فولادی در هسته به عنوان یک عنصر مقاومت فلزی عمل می کند. لوله ها و پرکننده ها این هسته را احاطه می کنند و شکل می دهند
بعد از اعمال PSP در اطراف هسته، این بخش، همراه با رشته
سیم های پشتیبانی، در یک پوشش پلی اتیلن (PE) گنجانده شده است و ساختار شکل 8 را ایجاد می کند.
برای نصب هوائی خودپذیر، این کابل عملکرد قابل اعتماد را در چنین تنظیماتی فراهم می کند.
درخواست
1 برای نصب هوا و لوله طراحی شده و به راحتی با این روش ها سازگار است.
2 برای توزیع در فضای باز، اطمینان از دوام در محیط های مختلف.
3 هم از اتصالات راه دور و هم از ارتباطات شبکه های محلی پشتیبانی می کند و اتصال های متنوعی را ارائه می دهد.
گزینه های سرمایه گذاری
ویژگی ها
1 نشان دهنده قدرت مکانیکی قوی و مقاومت در برابر دما است.
2 طراحی لوله گشاده مقاوم به هیدرولیز، دوام را تضمین می کند.
3 ترکیب پر کردن لوله های تخصصی حفاظت از فیبر های حیاتی را فراهم می کند.
4 توازن مقاومت خرد با انعطاف پذیری برای استفاده متنوع.
پوشش 5 PE از کابل در برابر تشعشعات مضر UV محافظت می کند و طول عمر آن را افزایش می دهد.
جزئیات ساخت کابل
| تعداد فیبر | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| تعداد لوله ها | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| فیبر در هر لوله | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| میله پرکننده | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| قطر لوله (± 0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| ضخامت لوله گشاده (±0.05mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| قطر بیرونی (± 0.5mm) | 5.4X8.6-150 | 5.4X8.6-150 | 5.4X8.6-150 | 5.4X9.8-165 | 5.4X10.8-175 | 5.4X12.2-190 | 5.4X14.9-220 |
| ضخامت پوشش بیرونی (± 0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| لوله گشاده | مواد | PBT | رنگ | طیف استاندارد | |||
| مسدود کردن آب سیستم |
مواد | ژل پرکننده / نوار مسدود کننده آب | |||||
| قدرت مرکزی عضو |
مواد | FRP | قطر | 1.4 ((6-48) 2.0 ((72-144) |
|||
| قدرت روحی عضو |
مواد | سیم فولادی | نوع | 1.0mm*7 | |||
| زره | مواد | نوار آلومینیومی | |||||
| گالوس | مواد | PE | اندازه (قدرت*وزن) |
2.5*1.5mm | |||
| ظرف بيرون | مواد | PE | رنگ | سیاه | |||
ویژگی های مکانیکی و محیطی کابل
| مقاومت کششی | بلند مدت ((N) | 3000N | |||||
| کوتاه مدت ((N) | 7000N | ||||||
| بار خرد | بلند مدت ((N) | 300N/100mm | |||||
| کوتاه مدت ((N) | 1000N/100mm | ||||||
| شعاع خم | پویا | 20D | |||||
| استاتیک | 10D | ||||||
| دمای نصب | -10°C+60°C | ||||||
| دمای ذخیره سازی | -40°C+70°C | ||||||
ویژگی های فیبر
| نوع فیبر | واحد | SM G652D | MM 50/125 | MM 62.5/125 | |||
| شرایط | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| کاهش | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر پوشش | امم | 125±0.8 | 125±0.8 | 125±0.8 | |||
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر پوشش | امم | 242±6 | 242±6 | 242±6 | |||
