| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYFTC8A |

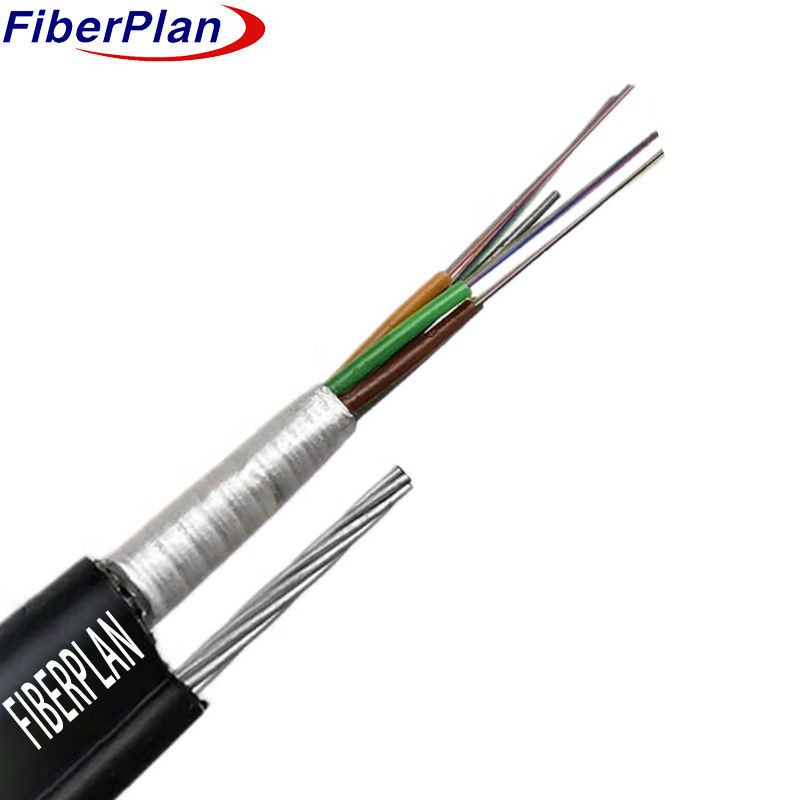

GYFTC8A 24 هسته تقویت شده توسط سیم فولادی گالوانیزه
توضیحات
این کابل شامل فیبرهای 250μm است که در لوله های پلاستیکی با قدرت بالا پر از یک ترکیب مقاوم در برابر آب قرار دارند.
این لوله ها، که با ضد آب برای انسداد آب فشرده و طولی پر شده اند، سپس در آلومینیوم
این بخش، از جمله سیم های پشتیبان، در یک پوشش پلی اتیلن (PE) قرار دارد و شکل را ایجاد می کند
ساختار 8
درخواست
1 برای استفاده در فضای باز طراحی شده است و دوام در شرایط مختلف را تضمین می کند.
2 از ارتباطات شبکه های محلی و راه دور به طور موثر پشتیبانی می کند.
ویژگی
1 حداقل انتشار و تضعیف برای کیفیت بالاتر سیگنال.
2 دقت طراحی شده با طول فیبر کنترل شده و رشته های متمایز برای مکانیکی استثنایی و
انعطاف پذیری زیست محیطی.
3 قابلیت های قوی ضد تداخل الکترومغناطیسی
4 طراحی جمع و جور، سبک وزن و خودپذیر برای نصب آسان.
جزئیات ساختار
| تعداد فیبر | 12F | ||||||
| فیبر SM | نوع فیبر | G652D |
تمرکز هسته ای اشتباه سه گانه |
≤0.5um | |||
| MFD | 8.6 ¥ 9.8um | پوشش غیر دایره ای |
≤0.68٪ | ||||
| قطر پوشش | 125±0.7um | رنگ فیبر | 12 رنگ |
||||
| بافر گسسته | مواد | PBT | رنگ | سه رنگ | |||
| قطر | 2.0±0.04mm | ضخامت | 0.4±0.04mm | ||||
| میله پرکننده | مواد | PP | رنگ | سفید | |||
| قطر | 2.0 | مقدار | 2 | ||||
| عضو قدرت | قطر | FRP | قطر | Φ2.0mm | |||
| سیم خودپوشیده | قطر | سیم گالوانیزه فولادی | قطر | 1.2*7-3.6mm | |||
| گالوس | ضخامت | 2X2.5 ((±0.4) میلی متر | |||||
| سیستم مسدود کننده آب | قطر | نوار خنک کننده آب | |||||
| زره | قطر | نوار آلومینیومی | |||||
| ظرف بيرون | قطر | PE | رنگ | بلوک | |||
| قطر | 6.6 ((±0.2) mm × 11.5 ((±0.4) mm | ضخامت | 2.0±0.05mm | ||||
عملکرد مکانیکی و محیط زیست
| مقاومت کششی | مکس | 5000N | |||||
| بار خرد کردن | مکس | 1000N/100mm | |||||
| شعاع خم | پویا | 20D | |||||
| استاتیک | 10D | ||||||
| درجه حرارت | -20°C+70°C | ||||||
عملکرد فیبر
| سبک فیبر | واحد | SM G652D | MM 50/125 | MM 62.5/125 | ||||
| شرایط | mm | 1310/1550 | 850/1300 | 850/1300 | ||||
| کاهش | dB/km | ≤0.36/0.22 | ≤3.0/1.0 | ≤3.0/1.0 | ||||
| قطر پوشش | امم | 125±0.7 | 125±0.7 | 125±0.7 | ||||
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ||||
| قطر پوشش | امم | 243±5 | 243±5 | 243±5 | ||||
