| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYTY53 |

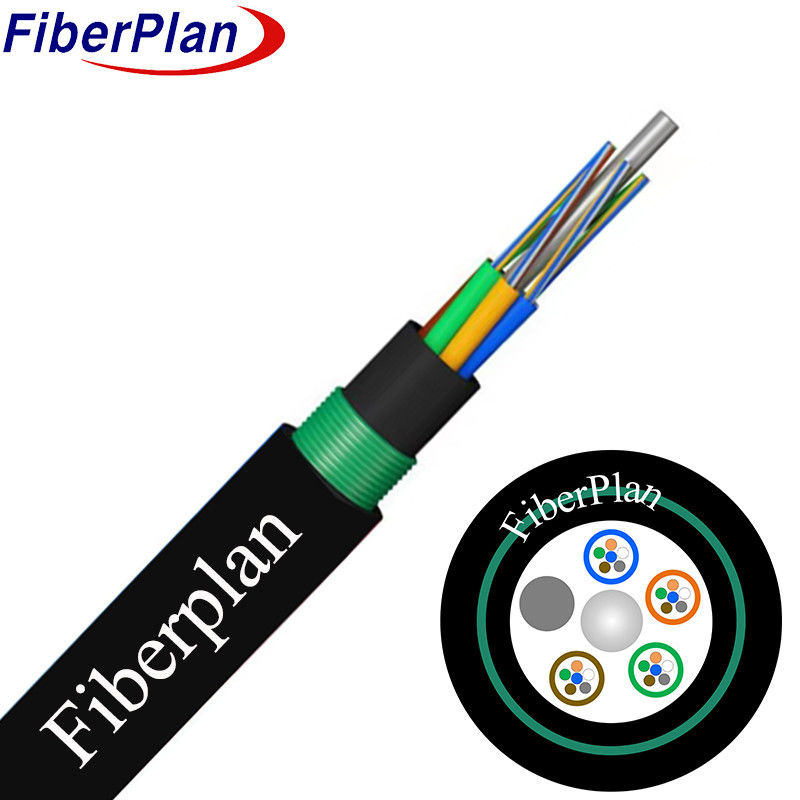

زره دار دو قله ای قوی و قوی GYTY53
توضیحات
پیکربندی کابل شامل فیبرها در داخل یک لوله انعطاف پذیر ساخته شده از پلاستیک با قدرت بالا، پر شده است
با یک ترکیب مقاوم در برابر آب در هسته قرار داده شده است یک سیم فولادی، گاهی اوقات با پلی اتیل پوشش داده شده است.
یلن (PE) برای کابل های فیبر بالاتر، به عنوان یک عضو مقاومت فلزی عمل می کند.
لوله ها و پرکننده ها به صورت یک هسته دایره ای فشرده به هم متصل می شوند.
هسته با ترکیب پرکننده پر می شود و با یک پوشش داخلی نازک PE پوشانده می شود. پس از این یک لایه PSP است
به صورت طولی بر روی پوشش داخلی اعمال می شود و کابل را با پوشش بیرونی محافظ PE تکمیل می کند.
درخواست
1 برای توزیع در فضای باز طراحی شده است، که دوام در شرایط مختلف را تضمین می کند.
2 سازگار با نصب هوا، کانال و دفن مستقیم.
3 طراحی شده برای نیاز به ارتباطات شبکه های محلی و راه دور.
ویژگی
1 مقاومت مکانیکی عالی و مقاومت در برابر دما.
2 ساخت لوله های گشاده مقاوم به هیدرولیز
3 ترکیب پر کردن لوله های تخصصی حفاظت از فیبر های حیاتی را تضمین می کند.
4 توازن مقاومت خرد با انعطاف پذیری برای استفاده متنوع.
5 از طریق اقدامات متعددی آبپاشی را تضمین می کند:
* قدرت مرکزی توسط سیم فولادی فراهم می شود.
* پر کردن کامل هسته کابل با ترکیبات پر کردن لوله گسسته
* مانع رطوبت APL.
* لایه PSP برای مقاومت بیشتر در برابر رطوبت.
* مواد ضد آب برای حفاظت بیشتر
جزئیات ساختار
| تعداد فیبر | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| تعداد لوله ها | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| فیبر در هر لوله | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| میله پرکننده | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| قطر لوله گشاده (±0.1mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| قطر داخل پوشش (± 0.2mm) | 7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| قطر بیرونی (± 0.5mm) | 12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| ضخامت قطر خارج (± 0.1mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| لوله گشاده | مواد | PBT | رنگ | طیف استاندارد | |||
| میله پرکننده | مواد | PP | رنگ | سیاه | |||
| پر کردن لوله | مواد | مخلوط پرکننده | |||||
| عضو نیروی مرکزی | مواد | FRP | قطر | 2.0mm | |||
| سیستم خنک کننده آب | مواد | نوار ضد آب / ژل پرکننده | |||||
| سیم ریپ | مقدار | دو تا | رنگ | سفید | |||
| پوشش داخلی | مواد | PE | رنگ | سیاه | |||
| زره | مواد | نوار فولادی لوله دار | |||||
| پوشش بیرونی | مواد | PE | رنگ | سیاه | |||
عملکرد مکانیکی و محیط زیست
| مقاومت کششی | بلند مدت ((N) | 1000N | |||||
| کوتاه مدت ((N) | 3000N | ||||||
| بار خرد | بلندمدت | 3000N/100mm | |||||
| کوتاه مدت | 1000N/100mm | ||||||
| شعاع خم | پویا | 20D | |||||
| استاتیک | 10D | ||||||
| دمای نصب | -10°C+60°C | ||||||
| دمای ذخیره سازی | -40°C+70°C | ||||||
ویژگی های فیبر
| نوع فیبر | واحد | SM G652D | MM 50/125 | MM 62.5/125 | |||
| شرایط | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| کاهش | dB/km | ≤0.35/0.20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر پوشش | امم | 125±0.5 | 125±0.5 | 125±0.5 | |||
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر پوشش | امم | 242±6 | 242±6 | 242±6 | |||
