| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYFTY53 |

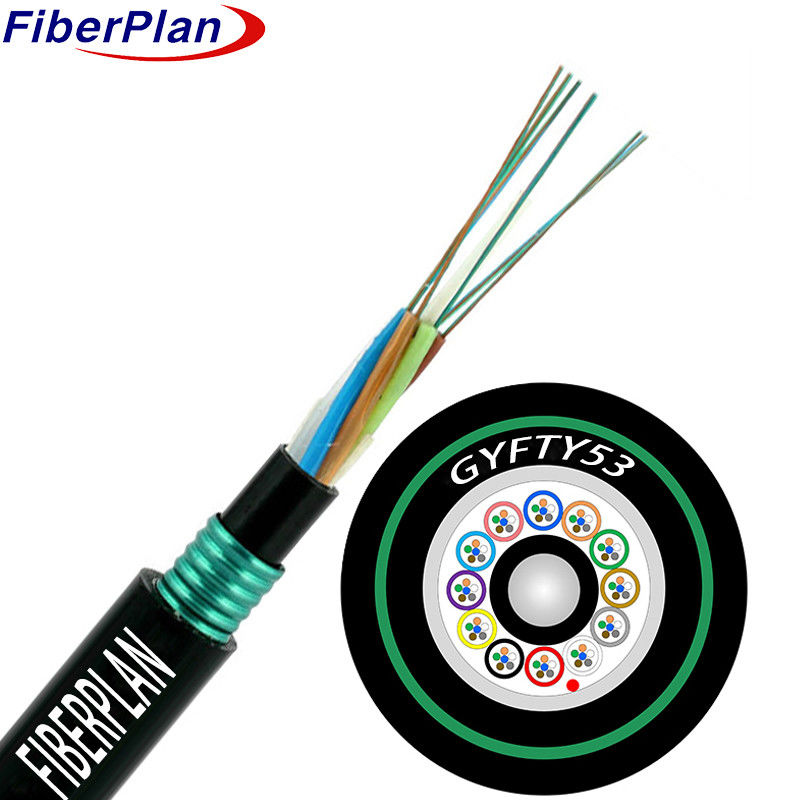

استفاده در فضای باز با حفاظت ضد جرثقیل برای دفن مستقیم GYFTY53
توضیحات
ساختار کابل شامل فیبرها در یک لوله پلاستیکی با قدرت بالا است که با یک ترکیب مقاوم در برابر آب پر شده است.
در هسته، یک پلاستیک تقویت شده با فیبر (FRP) ، گاهی اوقات در پلی اتیلن (PE) برای کابل های فیبر بالا احاطه شده است.
لوله ها و مواد پرکننده در اطراف این عنصر مقاومت پیچیده شده و یک
این هسته از نفوذ آب توسط یک نوار خنک کننده آب محافظت می شود و با یک نوار نازک پوشانده می شود.
بعد از آن یک لایه PSP به صورت طولی بر روی پوشش داخلی اعمال می شود و کابل به طور کامل به صورت یک قطعه از قطعات دیگر متصل می شود.
با پوشش بیرونی PE برای حفاظت بیشتر.
درخواست
★ برای توزیع در فضای باز و دفن مستقیم طراحی شده است، اطمینان از دوام در شرایط مختلف.
★ برای سیستم های انتقال برق اصلی طراحی شده است، بهینه سازی بهره وری انتقال انرژی.
★ ایده آل برای دسترسی و شبکه های محلی در مناطق با تداخل الکترومغناطیسی بالا، تضمین اتصال قابل اعتماد
در میان محیط های چالش برانگیز.
ویژگی
1 مقاومت مکانیکی قوی و ثبات دمایی.
2 ساخت لوله های گشاده مقاوم به هیدرولیز
3 حفاظت از فیبر های حیاتی که توسط یک ترکیب پر کردن لوله تخصصی تضمین می شود.
4 توازن مقاومت خرد با انعطاف پذیری برای استفاده متنوع.
5 هسته کابل کاملا پر شده با ترکیب پر کردن لوله گشاده برای حفاظت بیشتر.
6 لایه PSP مقاومت در برابر رطوبت را برای دوام بیشتر تقویت می کند.
جزئیات ساختار
| تعداد فیبر | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| تعداد لوله ها | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| فیبر در هر لوله | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| میله پرکننده | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| قطر لوله گشاده (± 0.1mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| قطر داخل پوشش (±0.2mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| قطر بیرونی (±0.5mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| ضخامت قطر خارج (± 0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| لوله گشاده | مواد | PBT | رنگ | طیف استاندارد | |||
| میله پرکننده | مواد | PP | رنگ | سیاه | |||
| پر کردن لوله | مواد | مخلوط پرکننده | |||||
| عضو نیروی مرکزی | مواد | FRP | قطر | 2.0mm | |||
| سیستم خنک کننده آب | مواد | نوار ضد آب / ژل پرکننده | |||||
| سیم ریپ | مقدار | دو تا | رنگ | سفید | |||
| پوشش داخلی | مواد | PE | رنگ | سیاه | |||
| زره | مواد | نوار فولادی لوله دار | |||||
| پوشش بیرونی | مواد | PE | رنگ | سیاه | |||
عملکرد مکانیکی و محیط زیست
| مقاومت کششی | بلند مدت ((N) | 1000N | |||||
| کوتاه مدت ((N) | 3000N | ||||||
| بار خرد | بلندمدت | 3000N/100mm | |||||
| کوتاه مدت | 1000N/100mm | ||||||
| شعاع خم | پویا | 20D | |||||
| استاتیک | 10D | ||||||
| دمای نصب | -10°C+60°C | ||||||
| دمای ذخیره سازی | -40°C+70°C | ||||||
ویژگی های فیبر
| نوع فیبر | واحد | SM G652D | MM 50/125 | MM 62.5/125 | |||
| شرایط | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| کاهش | dB/km | ≤0.35/0.20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر پوشش | امم | 125±0.3 | 125±0.3 | 125±0.3 | |||
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر پوشش | امم | 242±3 | 242±3 | 242±3 | |||
