| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYFTA53 |

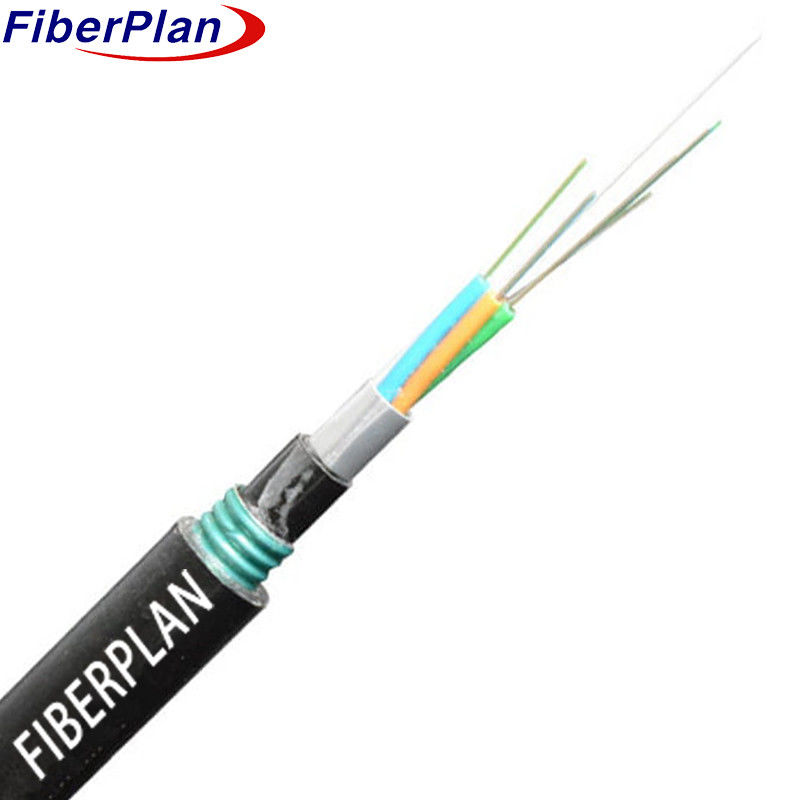

12C SM MM G652D کابل فیبر نوری چند حالت خارجی دفن مستقیم GYFTA53
توضیحات
این کابل فیبر نوری از یک طراحی لوله گشاده با قدرت بالا استفاده می کند تا فیبر های 250μm را در یک محدوده
این لوله ها با یک ترکیب ضد آب پر شده و توسط یک FRP غیر فلزی احاطه شده اند.
در اطراف این هسته، لوله ها و پرکننده ها یک ساختار کابل فشرده را تشکیل می دهند.
برای محافظت در برابر ورود آب، یک آلومینیوم پلی اتیلن لامینات (APL) در اطراف کابل قرار می گیرد
پس از آن یک پوشش داخلی نازک PE اضافه می شود که با یک لایه از پارچه kevlar برای افزایش حرارت تقویت می شود.
سطح آخر کابل شامل PSP به صورت طولی برای مقاومت در برابر رطوبت است و
در یک پوشش بیرونی PE برای حفاظت کلی احاطه شده است.
درخواست
1 ایده آل برای استفاده در فضای باز، از جمله تاسیسات دفن مستقیم.
2 مناسب برای سیستم های انتقال برق اصلی.
3 برای دسترسی و شبکه های محلی در مناطق با تداخل الکترومغناطیسی بالا طراحی شده است.
ویژگی
عملکرد مکانیکی و دمایی قوی، اطمینان از قابلیت اطمینان در شرایط مختلف.
2 یک ترکیب مخصوص پر کردن لوله از فیبرها محافظت می کند.
3 تعادل مقاومت خرد با انعطاف پذیری برای نصب همه جانبه.
4 استفاده از PSP مقاومت در برابر رطوبت را افزایش می دهد و دوام کابل را افزایش می دهد.
جزئیات ساختار
| تعداد فیبر | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| تعداد لوله ها | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| فیبر در هر لوله | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| میله پرکننده | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| قطر لوله گشاده (± 0.1mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| قطر داخل پوشش (±0.2mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| قطر بیرونی (±0.5mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| ضخامت قطر خارج (± 0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| لوله گشاده | مواد | PBT | رنگ | طیف استاندارد | |||
| میله پرکننده | مواد | PP | رنگ | سیاه | |||
| پر کردن لوله | مواد | مخلوط پرکننده | |||||
| عضو نیروی مرکزی | مواد | FRP | قطر | 2.0mm | |||
| سیستم خنک کننده آب | مواد | نوار ضد آب / ژل پرکننده | |||||
| سیم ریپ | مقدار | دو تا | رنگ | سفید | |||
| پوشش داخلی | مواد | PE | رنگ | سیاه | |||
| زره | مواد | نوار فولادی لوله دار | |||||
| پوشش بیرونی | مواد | PE | رنگ | سیاه | |||
عملکرد مکانیکی و محیط زیست
| مقاومت کششی | بلند مدت ((N) | 1000N | |||||
| کوتاه مدت ((N) | 3000N | ||||||
| بار خرد | بلندمدت | 3000N/100mm | |||||
| کوتاه مدت | 1000N/100mm | ||||||
| شعاع خم | پویا | 20D | |||||
| استاتیک | 10D | ||||||
| دمای نصب | -10°C+60°C | ||||||
| دمای ذخیره سازی | -40°C+70°C | ||||||
ویژگی های فیبر
| نوع فیبر | واحد | SM G652D | MM 50/125 | MM 62.5/125 | |||
| شرایط | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| کاهش | dB/km | ≤0.35/0.20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر پوشش | امم | 125±0.3 | 125±0.3 | 125±0.3 | |||
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر پوشش | امم | 242±3 | 242±3 | 242±3 | |||
