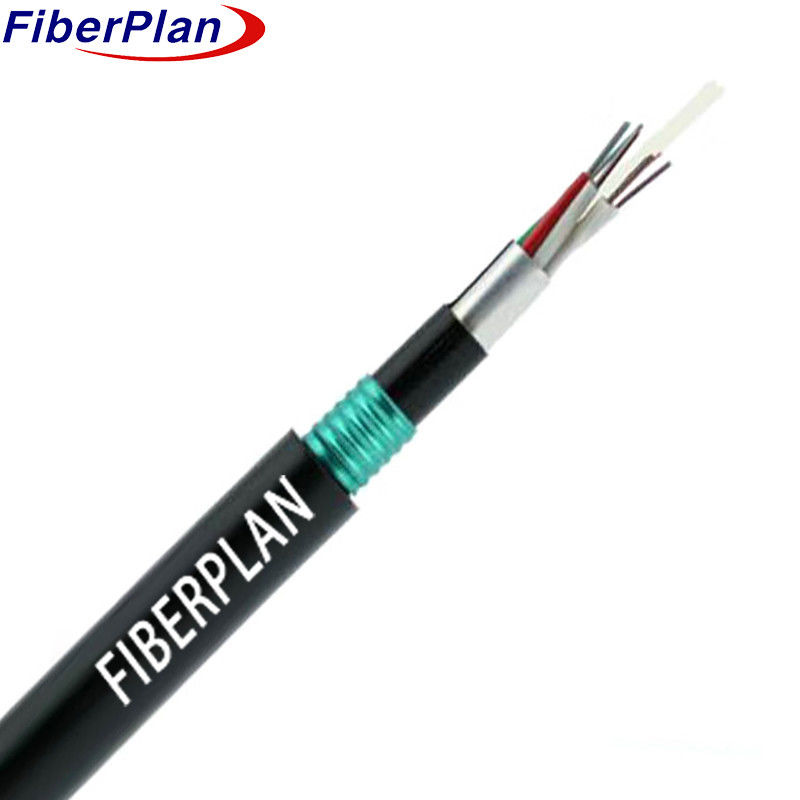

کابل زره دار در فضای باز با ماژول بالا لوله باز پلاستیکی GYFTA53
توضیحات
فیبر های 250μm در یک لوله پلاستیکی گشاده با ماژول بالا که با یک ترکیب مقاوم در برابر آب پر شده است قرار دارند.
یک هسته FRP غیر فلزی به عنوان عنصر قدرت مرکزی عمل می کند، که در اطراف آن لوله ها و پرکننده ها قرار دارند
یک لایه APL هسته را از آب محافظت می کند، و پس از آن یک PE نازک
پوشش داخلی. نخ کفلار باعث افزایش مقاومت کششی می شود، با یک لایه PSP پوشانده شده و با یک لایه بیرونی PE تکمیل شده است.
گره.
درخواست
1 ایده آل برای استفاده در فضای باز، از جمله تاسیسات دفن مستقیم.
2 مناسب برای سیستم های انتقال برق اصلی.
3 برای دسترسی و شبکه های محلی در مناطق با تداخل الکترومغناطیسی بالا طراحی شده است.
ویژگی
مقاومت مکانیکی و دمایی عالی
2 ترکیب مخصوص پر کردن لوله ها از فیبر های حیاتی محافظت می کند.
3 توازن مقاومت را با انعطاف پذیری خرد می کند.
4 لایه PSP مقاومت در برابر رطوبت را برای دوام بیشتر افزایش می دهد.
جزئیات ساختار
| تعداد فیبر |
6 |
12 |
24 |
48 |
72 |
96 |
144 |
| تعداد لوله ها |
1 |
2 |
4 |
4 |
6 |
8 |
12 |
| فیبر در هر لوله |
6 |
6 |
6 |
12 |
12 |
12 |
12 |
| میله پرکننده |
5 |
4 |
2 |
2 |
0 |
0 |
0 |
قطر لوله گشاده
(± 0.1mm) |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
قطر داخل پوشش
(±0.2mm) |
7.6 |
7.6 |
7.6 |
7.6 |
7.6 |
9.2 |
11.8 |
قطر بیرونی
(±0.5mm) |
12.2 |
12.2 |
12.2 |
12.2 |
12.2 |
13.8 |
16.5 |
ضخامت قطر خارج
(± 0.1mm) |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.7 |
1.7 |
| لوله گشاده |
مواد |
PBT |
رنگ |
طیف استاندارد |
| میله پرکننده |
مواد |
PP |
رنگ |
سیاه |
| پر کردن لوله |
مواد |
مخلوط پرکننده |
| عضو نیروی مرکزی |
مواد |
FRP |
قطر |
2.0mm |
| سیستم خنک کننده آب |
مواد |
نوار ضد آب / ژل پرکننده |
| سیم ریپ |
مقدار |
دو تا |
رنگ |
سفید |
| پوشش داخلی |
مواد |
PE |
رنگ |
سیاه |
| زره |
مواد |
نوار فولادی لوله دار |
| پوشش بیرونی |
مواد |
PE |
رنگ |
سیاه |
عملکرد مکانیکی و محیط زیست
| مقاومت کششی |
بلند مدت ((N) |
1000N |
| کوتاه مدت ((N) |
3000N |
| بار خرد |
بلندمدت |
3000N/100mm |
| کوتاه مدت |
1000N/100mm |
| شعاع خم |
پویا |
20D |
| استاتیک |
10D |
| دمای نصب |
-10°C+60°C |
| دمای ذخیره سازی |
-40°C+70°C |
ویژگی های فیبر
| نوع فیبر |
واحد |
SM G652D |
MM 50/125 |
MM 62.5/125 |
| شرایط |
mm |
1310/1550 |
850/1300 |
850/1300 |
| کاهش |
dB/km |
≤0.35/0.20 |
≤3.0/1.5 |
≤3.0/1.5 |
| قطر پوشش |
امم |
125±0.3 |
125±0.3 |
125±0.3 |
| پوشش غیر دایره ای |
% |
≤1.0 |
≤1.0 |
≤1.0 |
| قطر پوشش |
امم |
242±3 |
242±3 |
242±3 |
