استفاده در فضای باز کابل ADSS با لوله های گشاده مقاوم به هیدرولیز و عضو FRP
توضیحات
لوله هاي پلاستيکي با مدول بالا که فيبر ها را در خود جا مي دهند، که با يك مركب مقاوم در برابر آب پر شده اند.
این، وجود دارد Kevlar برای حفاظت اضافی، با یک ماده آب مسدود نگه داشتن ضد آب و جمع و جور
در نهایت، کل مجموعه در یک پارچه پلی استیشن محکم قرار گرفته است.
پوشش هیلن (PE) برای دفاع در برابر عناصر خارجی.
درخواست
این مشخصات معیارهای اساسی را برای کابل های ADSS (خودپذیر تمام دی الکتریکی) با یک پوشش مشخص می کند.
برای نصب هوا یا کانال ها.
ویژگی ها
1 دوام مکانیکی استثنایی و توانایی مقاومت در برابر دماهای شدید
2 لوله های آزاد مقاوم به هیدرولیز.
3 ترکیب تخصصی در داخل لوله ها برای حفاظت از فیبر ضروری.
4 مقاومت متوازن در برابر خرد و انعطاف پذیری
5 تقویت دوگانه با FRP و رشته های aramid برای افزایش مقاومت کششی.
6 طراحی شده برای راحتی کاربر با یک طراحی جمع و جور و سبک برای نصب آسان.

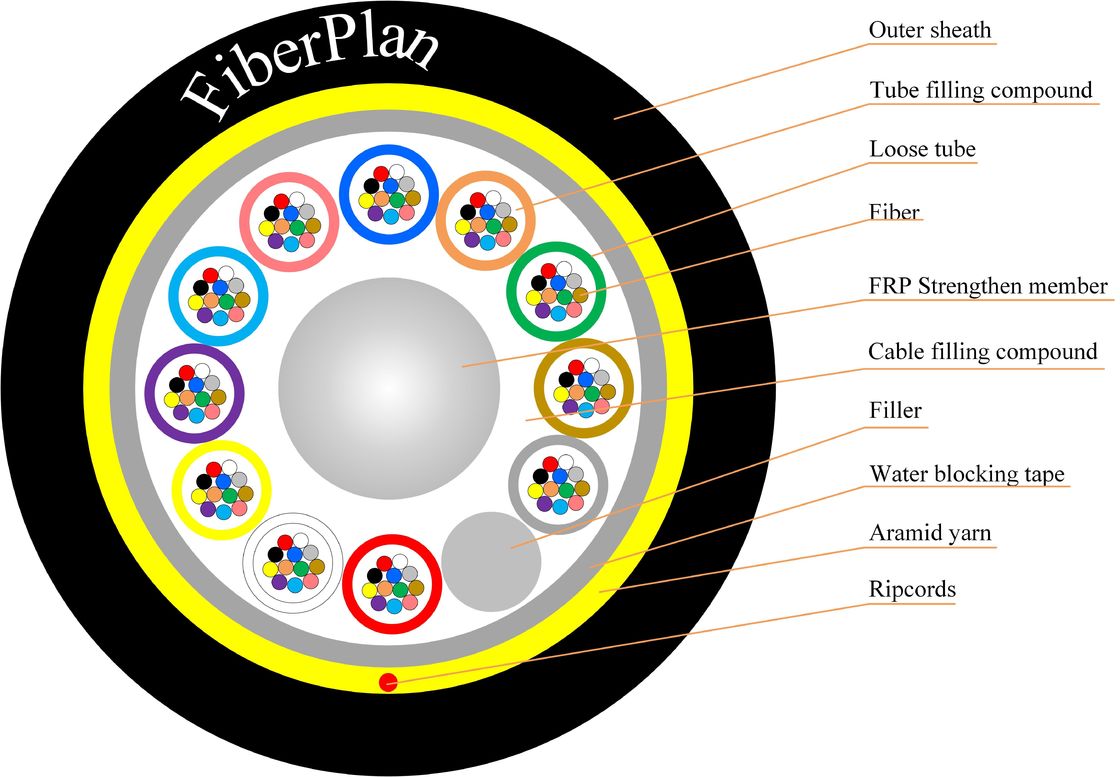

جزئیات ساخت کابل
| تعداد فیبر |
2-144 هسته |
| موانع رطوبت |
نوار ضد آب |
| لوله های گسسته و عناصر پرکننده |
مواد |
PBT |
| قطر |
2.2mmF±0.1 میلی متر |
| عضو نیروی مرکزی |
مواد |
FRP |
| اندازه |
2.0mm±0.1 میلی متر |
| پارچه |
پارچه دوپونت کلوور (۶ عدد) |
| اسپان |
50 تا 150 متر |
| قطر کل کابل |
15.0mm±0.3 میلی متر |
| لوله گشاده |
مواد |
PBT |
| قطر |
Ф2.2 ((خارج/درونی) |
| وزن کابل در کیلومتر |
95kg/km |
| پوشش بیرونی |
مواد |
PE |
| قطر |
1.8±0.1mm |
| وزن کابل در کیلومتر |
95kg/km |
رنگ فیبر
|
تعداد فیبر
12 هسته در هر لوله
|
1 |
2 |
3 |
4 |
5 |
6 |
| آبی |
نارنجی |
سبز |
قهوه ای |
خاکستری |
سفید |
| 7 |
8 |
9 |
10 |
11 |
12 |
| قرمز |
سیاه |
زرد |
بنفش |
صورتی |
آب |
| رنگ 13 ~ 24 با یک ردیاب سیاه نشان داده خواهد شد. برای رنگ سیاه نیازی به ردیاب سیاه نشان داده نشده است، به جای رنگ طبیعی استفاده می شود. |
مشخصات مکانیکی کابل
| پست ها |
توضیحات |
| دمای نصب ((°C) |
-15 ~ +60 |
| دمای کار (°C) |
-40 ~ +70 |
| کمترین شعاع خم شدن ((ملم) |
بلندمدت |
10D |
| کوتاه مدت |
20D |
| مقاومت کششی مجاز ((N) |
بلندمدت |
600 |
| کوتاه مدت |
1500 |
| بار خرد ((N/100mm) |
بلندمدت |
300 |
| کوتاه مدت |
1000 |
ویژگی فیبر
| سبک فیبر |
واحد |
SM
G652 |
SM
G652D |
ام ام
50/125 |
ام ام
62.5/125 |
ام ام
OM3-300 |
| وضعیت |
nm |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| ضخامت |
dB/km |
≤ |
≤ |
≤ |
≤3.0/1.0 |
≤3.0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
3.۰/۱0 |
.... |
.... |
| افسردگی |
1550nm |
Ps/ ((nm*km) |
.... |
≤18 |
.... |
.... |
افسردگی |
| 1625nm |
Ps/ ((nm*km) |
.... |
≤22 |
.... |
.... |
|
| پهنای باند |
850nm |
MHZ.KM |
.... |
.... |
400 پوند |
¥160 |
پهنای باند |
| 1300nm |
MHZ.KM |
.... |
.... |
800 پوند |
¥500 |
|
| طول موج پراکندگی صفر |
nm |
۱۳۰۰- ۱۳۲۴ |
1302 پوند
≤1322 |
.... |
.... |
1295 پوند،
≤1320 |
| شیب صفر فشار |
nm |
≤0.092 |
≤0.091 |
.... |
.... |
.... |
| PMD حداکثر فیبر فردی |
|
≤0.2 |
≤0.2 |
.... |
.... |
≤0.11 |
| ارزش پیوند طراحی PMD |
سلام2* کیلومتر) |
≤0.12 |
≤0.08 |
.... |
.... |
.... |
| طول موج قطع فیبر λc |
nm |
¥ 1180
≤1330 |
1180 پوند
≤1330 |
.... |
.... |
.... |
سفت کردن کابل
طول موج λcc |
nm |
≤1260 |
≤1260 |
.... |
.... |
.... |
| MFD |
1310nm |
امم |
9.2±0.4 |
9.2±0.4 |
.... |
.... |
.... |
| 1550nm |
امم |
10.4±0.8 |
10.4±0.8 |
.... |
.... |
.... |
| گشایش عددی ((NA)) |
|
.... |
.... |
0.200±0.010 |
0.275±0.010 |
0.200±0.010 |
مرحله ((معادل دو طرفه
اندازه گیری) |
دی بی |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
نامنظمیت در فیبر
طول و نقطه |
دی بی |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
| عدم تداوم |
پخش مجدد تفاوت
ضریب |
dB/km |
≤0.05 |
≤0.03 |
≤0.08 |
≤0.10 |
≤0.08 |
| یکنواخت خفیف |
dB/km |
≤0.01 |
≤0.01 |
|
|
|
| دیمتر هسته |
امم |
|
|
50±0.8 |
62.5±2.3 |
50±0.8 |
| قطر پوشش |
امم |
125.0±0.2 |
125.0±0.2 |
125.0±0.2 |
125.0±0.2 |
125.0±0.2 |
| پوشش غیر دایره ای |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
| قطر پوشش |
امم |
242±6 |
242±6 |
242±6 |
242±6 |
242±6 |
پوشش/چافینچ
خطای متمرکز |
امم |
≤120 |
≤120 |
≤120 |
≤120 |
≤120 |
| پوشش غیر گردی |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
| خطای محوری بودن هسته / پوشش |
امم |
≤0.6 |
≤0.6 |
≤1.5 |
≤1.5 |
≤1.5 |
| شعاع پیچ و تاب |
امم |
≤4 |
≤4 |
.... |
.... |
.... |
