| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | ASU (مینی ADSS) |

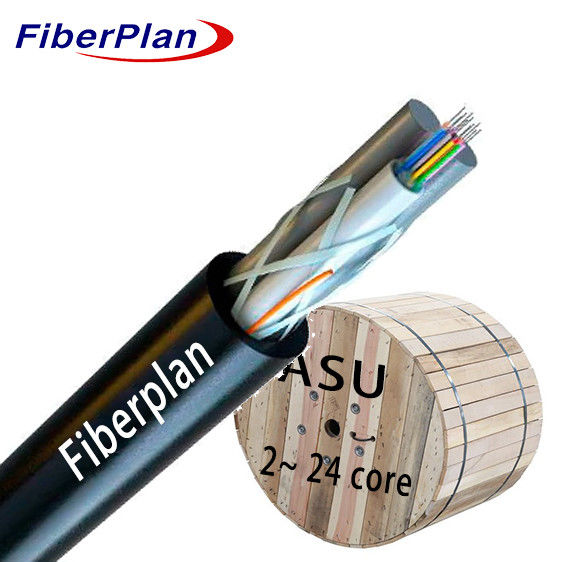

کابل فیبر نوری ASU
توضیحات
این کابل فیبر نوری ASU به عنوان یک راه حل مورد نظر در شبکه های نوری FTTH، عمدتا برای
طراحی مسطح آن که با دقت طراحی شده است. با استفاده از کابل فیبر نوری G.652D، نه تنها
این دستگاه به راحتی می تواند داده ها را انتقال دهد و همچنین قابلیت نصب قابل توجهی را ارائه می دهد.
این کار همچنین در مورد هزینه های موثر است.با کاهش هزینه های نصب و نگهداری، این کار باعث می شود
تعادل بین قابلیت اطمینان و امکان اقتصادی. از نظر ساختاری، یک سیم فیبر نوری SM غیر هسته ای را در خود جای داده است.
همچنین شامل دو قطعه به طور خاص ساخته شده است که
به این ترتیب، لنگر و تعلیق طناب را تقویت می کند و انعطاف پذیری و ثبات آن را در شبکه پیچیده ی
تشكيل Orc
درخواست
1 تطبیق توزیع در فضای باز: برای استفاده در محیط های بیرونی طراحی شده است، نشان دهنده انعطاف پذیری و
مناسب بودن برای شرایط مختلف آب و هوایی و عوامل خارجی.
3 سازگاری انتقال قدرت در صندوق: قادر به رسیدگی به خواسته های انتقال قدرت در صندوق
این سیستم ها، قوی بودن و کارایی را در مدیریت انتقال قدرت بالا در محیط های گسترده نشان می دهد.
شبکه ها
4 سازگاری بالا با تداخل الکترومغناطیسی: مناسب برای دسترسی و شبکه های محلی در مکان هایی با تداخل بالا
تداخل الکترومغناطیسی، به معنای توانایی به حداقل رساندن حساسیت به تداخل و حفظ
ارتباطات پایدار حتی در محیط های الکترومغناطیسی چالش برانگیز.
ویژگی
1 عملکرد مکانیکی و دمایی قوی: عملکرد قابل اعتماد در طیف دمایی و
سطح فشارهای مکانیکی برای عملکرد ثابت.
2 لوله گسسته مقاوم به هیدرولیز: ساختار لوله مقاوم به هیدرولیز، تضمین
طول عمر حتی در شرایط مرطوب 3متخصص
3 حفاظت از فیبر: محافظهای ترکیبی مخصوص پر کردن لوله از فیبر محافظت می کنند.
طول عمر.
مقاومت در برابر خرد و انعطاف پذیری: مقاومت متوازن در برابر فشار با انعطاف پذیری، ایده آل برای نصب های متنوع.
5 ترکیب پر کردن لوله گشاده: ویژگی های محافظ لوله گشاده را افزایش می دهد و کابل را در برابر
عوامل محیطی.
6 100٪ پر کردن هسته کابل: پر کردن کامل هسته کابل تضمین حفاظت جامع، حفاظت از
در مقابل عوامل خارجی مختلف در دراز مدت.
جزئیات ساخت کابل
| تعداد فیبر | ۲- ۱۲ هسته | |||||||
| موانع رطوبت | نوار ضد آب | |||||||
| لوله های گسسته و عناصر پرکننده | مواد | PBT | ||||||
| قطر | 2.2mmF±0.1 میلی متر | |||||||
| عضو نیروی مرکزی | مواد | FRP | ||||||
| اندازه | 2.0mm±0.2 میلی متر | |||||||
| اسپان | 50 تا 150 متر | |||||||
| قطر کل کابل | 8.0mm±0.5 میلی متر | |||||||
| لوله گشاده | مواد | PBT | ||||||
| قطر | Ф2.2 ((خارج/درونی) | |||||||
| پوشش بیرونی | مواد | PE | ||||||
| قطر | 1.8±0.2mm | |||||||
| وزن کابل در کیلومتر | 60kg/km | |||||||
رنگ فیبر
|
تعداد فیبر 12 هسته در هر لوله |
1 | 2 | 3 | 4 | 5 | 6 |
| آبی | نارنجی | سبز | قهوه ای | خاکستری | سفید | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| قرمز | سیاه | زرد | بنفش | صورتی | آب | |
| رنگ 13 ~ 24 با یک ردیاب سیاه نشان داده خواهد شد. برای رنگ سیاه نیازی به ردیاب سیاه نشان داده نشده است، به جای رنگ طبیعی استفاده می شود. | ||||||
مشخصات مکانیکی کابل
| پست ها | توضیحات | ||||||
| دمای نصب ((°C) | -15 ~ +60 | ||||||
| دمای کار (°C) | -40 ~ +70 | ||||||
| کمترین شعاع خم شدن ((ملم) | بلندمدت | 10D | |||||
| کوتاه مدت | 20D | ||||||
| مقاومت کششی مجاز ((N) | بلندمدت | 600 | |||||
| کوتاه مدت | 1500 | ||||||
| بار خرد ((N/100mm) | بلندمدت | 300 | |||||
| کوتاه مدت | 1000 | ||||||
ویژگی فیبر
| سبک فیبر | واحد | SM G652 |
SM G652D |
ام ام 50/125 |
ام ام 62.5/125 |
ام ام OM3-300 |
|
| وضعیت | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ضخامت | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.۰/۱0 | .... | .... | |||
| افسردگی | 1550nm | Ps/ ((nm*km) | .... | ≤18 | .... | .... | افسردگی |
| 1625nm | Ps/ ((nm*km) | .... | ≤22 | .... | .... | ||
| پهنای باند | 850nm | MHZ.KM | .... | .... | 400 پوند | ¥160 | پهنای باند |
| 1300nm | MHZ.KM | .... | .... | 800 پوند | ¥500 | ||
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | 1302 پوند ≤1322 |
.... | .... | 1295 پوند، ≤1320 |
|
| شیب صفر فشار | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| ارزش پیوند طراحی PMD | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موج قطع فیبر λc | nm | ¥ 1180 ≤1330 |
1180 پوند ≤1330 |
.... | .... | .... | |
| سفت کردن کابل طول موج λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| MFD | 1310nm | امم | 9.2±0.3 | 9.2±0.3 | .... | .... | .... |
| 1550nm | امم | 10.4±0.5 | 10.4±0.5 | .... | .... | .... | |
| ارقام گشایش ((NA) |
.... | .... | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| مرحله ((معادل دو طرفه اندازه گیری) |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| نامنظمیت در فیبر طول و نقطه |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم تداوم | |||||||
| پخش مجدد تفاوت ضریب |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| یکنواخت خفیف | dB/km | ≤0.01 | ≤0.01 | ||||
| دیمتر هسته | امم | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| قطر پوشش | امم | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر پوشش | امم | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| پوشش/چافینچ خطای متمرکز |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| پوشش غیر گردی | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطای محوری بودن هسته / پوشش | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| شعاع پیچ و تاب | امم | ≤4 | ≤4 | .... | .... | .... | |
