| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYTS53 |

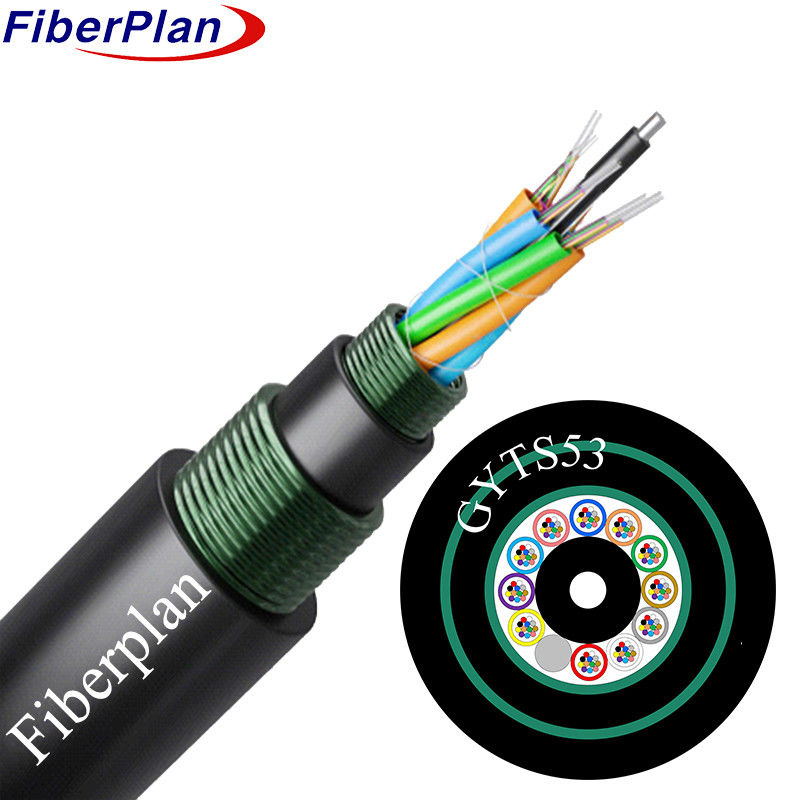

GYTA53 درب فیبر نوری کابل زره دار با سیم فولاد عضو قدرت
توضیحات
با قرار دادن فیبر ها در لوله های پلاستیکی با مولول بالا با ترکیبات مقاوم در برابر آب، از آن در برابر رطوبت محافظت می شود.
اضافه کردن سیم فولادی به عنوان یک عنصر مقاومت، دوام آن را افزایش می دهد.
این کابل برای مقاومت در برابر چالش های مختلف زیست محیطی آماده شده است و برای
استفاده طولانی مدت.
درخواست
1 طراحی آماده در فضای باز: به طور خاص برای استفاده در فضای باز طراحی شده است، اطمینان از عملکرد قابل اعتماد حتی در شرایط سخت
شرایط محیطی.
2 قابلیت نصب متنوع: مناسب برای روش های مختلف نصب مانند هوا، کانال و دفن مستقیم،
فراهم کردن انعطاف پذیری در استفاده.
3 قابلیت سازگاری با ارتباطات: قادر به پشتیبانی از ارتباطات طولانی مدت و شبکه های محلی
تنظیمات، خدمات به نیازهای ارتباطی متنوع در محیط های بیرونی.
ویژگی
1 قابلیت اطمینان مکانیکی و دمایی: دارای قدرت مکانیکی قوی و انعطاف پذیری در انواع مختلف
محدوده های دمایی برای عملکرد ثابت و قابل اطمینان.
2 لوله مقاوم به هیدرولیز: شامل یک لوله انعطاف پذیر مقاوم به هیدرولیز است، که اطمینان از طولانی مدت
حفاظت از اجزای بسته شده
3 حفاظت از فیبر تخصصی: استفاده از یک ترکیب منحصر به فرد در داخل لوله برای افزایش دوام فیبر و
عملکرد، محافظت در برابر آسیب.
4 مقاومت در برابر خرد و انعطاف پذیری: مقاومت در برابر خرد را با انعطاف پذیری متعادل می کند و به آن اجازه می دهد فشار را تحمل کند
در حالی که در طول نصب قابل سازگاری باقی می ماند.
5 اقدامات طراحی ضد آب: تضمین مقاومت در برابر آب از طریق چندین استراتژی، از جمله سیم فولادی
تقویت، پر کردن کامل هسته لوله و کابل، مانع رطوبت APL، PSP برای افزایش رطوبت
مقاومت، و مواد مخصوص ضد آب، که آبپاشی جامع را تضمین می کند.
جزئیات ساخت کابل
| تعداد فیبر | 24-144 هسته | |||||||
| طناب پر کردن | 4-0 | |||||||
| موانع رطوبت | سیستم مسدود کننده آب | |||||||
| عضو نیروی مرکزی | مواد | سیم فولادی/FRP | ||||||
| اندازه | 1.4 میلی متر | |||||||
| پر کردن لوله | ترکیب پر کردن لوله | |||||||
| پوشش داخلی | مواد | PE/HDPE | ||||||
| قطر | 2.0mm | |||||||
| لوله گشاده | مواد | PBT | ||||||
| قطر | Ф2.2 ((خارج/درونی) | |||||||
| زره ای درونی | مواد | نوار آلومینیومی | ||||||
| زره های بیرونی | مواد | نوار فولادی لوله دار | ||||||
| پوشش بیرونی | مواد | PE/HDPE | ||||||
| قطر | 1.7+/- 0.1mm | |||||||
رنگ فیبر
| تعداد فیبر8 هستهدر هر لوله | 1 | 2 | 3 | 4 | 5 | 6 |
| آبی | نارنجی | سبز | قهوه ای | خاکستری | سفید | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| قرمز | سیاه | زرد | بنفش | صورتی | آب | |
| رنگ 13 ~ 24 با یک ردیاب سیاه نشان داده می شود. برای رنگ سیاه نیازی به ردیاب سیاه نشان داده نشده است، به جای رنگ طبیعی استفاده می شود. | ||||||
مشخصات مکانیکی کابل
| هسته | قطر کابل | وزن | |||||
| از 24 هسته تا 42 هسته | 14.0±0.1mm | 150±3kg/km | |||||
| ۴۸ هسته | 14.0±0.1mm | 200±3kg/km | |||||
| 60 هسته | 14.0±0.1mm | 205±3kg/km | |||||
| 72 هسته | 15.5±0.2mm | ۲۱۰±۳ کیلوگرم در کیلومتر | |||||
| 96 هسته | 17.1±0.2mm | ۲۷۰±۳ کیلوگرم در کیلومتر | |||||
| 144 هسته | 20.3±0.2mm | 310±3kg/km | |||||
| کمترین شعاع خم شدن ((ملی متر) | بلندمدت | 10D | |||||
| کمترین شعاع خم شدن ((ملی متر) | کوتاه مدت | 20D | |||||
| حداقل مقاومت کششی مجاز ((N) | بلندمدت | 3000 | |||||
| حداقل مقاومت کششی مجاز ((N) | کوتاه مدت | 4000 | |||||
| حداقل بار خردش قابل قبول (N/100mm) | بلندمدت | 1000 | |||||
| حداقل بار خردش قابل قبول (N/100mm) | کوتاه مدت | 3000 | |||||
| دمای کار (°C) | -40 ~ +70 | ||||||
| دمای نصب ((°C) | -15 ~ +60 | ||||||
ویژگی فیبر
| سبک فیبر | واحد | SM G652 |
SM G652D |
ام ام 50/125 |
ام ام 62.5/125 |
ام ام OM3-300 |
|
| وضعیت | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ضخامت | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.۰/۱0 | .... | .... | |||
| افسردگی | 1550nm | Ps/ ((nm*km) | .... | ≤18 | .... | .... | افسردگی |
| 1625nm | Ps/ ((nm*km) | .... | ≤22 | .... | .... | ||
| پهنای باند | 850nm | MHZ.KM | .... | .... | 400 پوند | ¥160 | پهنای باند |
| 1300nm | MHZ.KM | .... | .... | 800 پوند | ¥500 | ||
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | 1302 پوند ≤1322 |
.... | .... | 1295 پوند، ≤1320 |
|
| شیب صفر فشار | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| ارزش پیوند طراحی PMD | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موج قطع فیبر λc | nm | ¥ 1180 ≤1330 |
1180 پوند ≤1330 |
.... | .... | .... | |
| سفت کردن کابل طول موج λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| MFD | 1310nm | امم | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| 1550nm | امم | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... | |
| ارقام گشایش ((NA) |
.... | .... | 0.200+/ -0.015 |
0.275+/- 0 015 |
0.200+/-0 .015 |
||
| مرحله ((معادل دو طرفه اندازه گیری) |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| نامنظمیت در فیبر طول و نقطه |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم تداوم | |||||||
| پخش مجدد تفاوت ضریب |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| یکنواخت خفیف | dB/km | ≤0.01 | ≤0.01 | ||||
| دیمتر هسته | امم | 50±10 | 62.5±25 | 50±10 | |||
| قطر پوشش | امم | 125.0±01 | 125.0±01 | 125.0±01 | 125.0±01 | 125.0±01 | |
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر پوشش | امم | 242±6 | 242±6 | 242±6 | 242±6 | 242±6 | |
| پوشش/چافینچ خطای متمرکز |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| پوشش غیر گردی | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطای محوری بودن هسته / پوشش | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| شعاع پیچ و تاب | امم | ≤4 | ≤4 | .... | .... | .... | |
