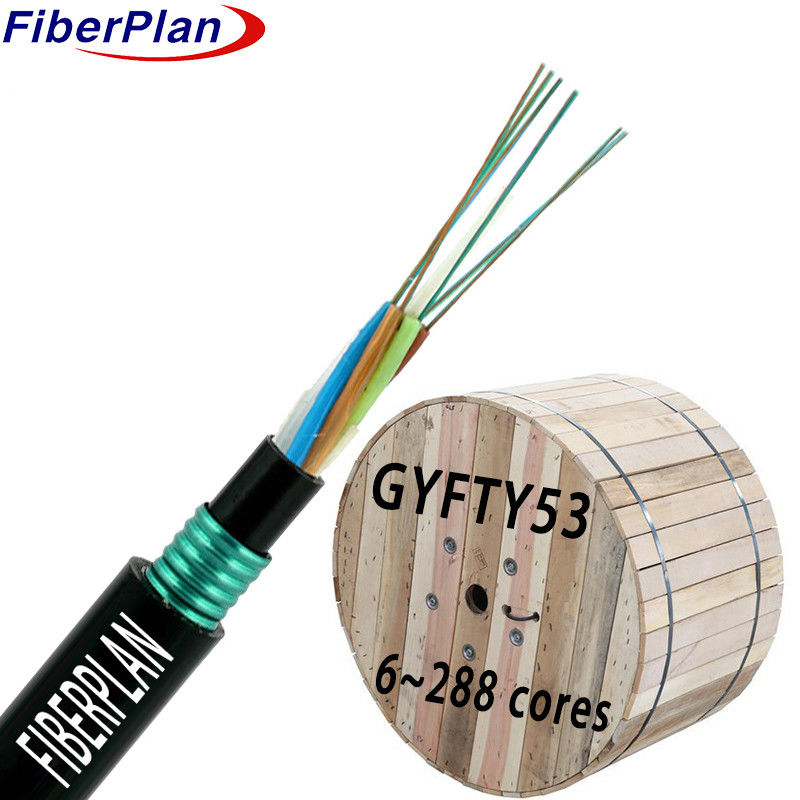

GYFTY53 کابل دفن مستقیم برای استفاده در فضای باز با محافظت ضد جرثقیل
توضیحات
فیبر نوری در یک لوله پلاستیکی با قدرت بالا که با یک ترکیب ضد آب پر شده است، محصور شده است.
پلاستیک تقویت شده با فیبر (FRP) به عنوان یک عنصر مقاومت دی الکتریک عمل می کند، که به طور بالقوه با پلی اتیلن برای کابل ها پوشش داده شده است
در اطراف این هسته، لوله ها و مواد پرکننده به طور پیچیده ای ترتیب داده شده اند، که یک دایره ی جمع و جور را تشکیل می دهند.
برای محافظت در برابر نفوذ آب، هسته کابل با نوار ضد آب و یک PE نازک داخلی محافظت می شود.
در نهایت یک لایه PSP به صورت طولی بر روی پوشش داخلی اعمال می شود و کابل را با یک PE بیرونی تکمیل می کند.
برای محافظت بیشتر.
درخواست
1 برای توزیع در فضای باز و کاربردهای خاکسپاری مستقیم طراحی شده است، که عملکرد قوی را در شرایط چالش برانگیز تضمین می کند
شرایط بیرونی.
2 به طور خاص برای سیستم های انتقال قدرت اصلی طراحی شده است، ارائه بهره وری و قابلیت اطمینان در محیط های گسترده ای
تنظیمات شبکه
3 ایده آل برای دسترسی و شبکه های محلی در محیط های با تداخل الکترومغناطیسی بالا، به حداقل رساندن سیگنال
اختلال در ارتباطات پایدار.
ویژگی
1 عملکرد مکانیکی و دمایی قوی: در تحمل دمای مختلف و عملکرد مکانیکی
فشار، اطمینان از عملکرد مداوم.
2 لوله گشاده مقاوم به هیدرولیز: این لوله به طور خاص برای مقاومت در برابر رطوبت مرتبط طراحی شده است
تخریب، اطمینان از دوام حتی در محیط های مرطوب.
3 ترکیب مخصوص پر کردن لوله ها: از فیبر های ظریف محافظت می کند و طول عمر و عملکرد مطلوب آنها را تضمین می کند.
4 مقاومت متوازن در برابر خرد شدن با انعطاف پذیری: کابل یک تعادل بین مقاومت در برابر خرد شدن در حالی که
همچنین به اندازه کافی انعطاف پذیر برای نصب های متنوع است.
5 پر کردن کامل لوله گسسته و هسته کابل با ترکیب پر کردن: هر اینچ از لوله و هسته پر شده است
با ترکیب محافظتی، تقویت قابلیت مقاومت کلی.
6 لایه PSP افزایش مقاومت در برابر رطوبت: یک لایه پلی اتیلن ترفتلات به عنوان یک محافظ اضافی در برابر
رطوبت، افزایش مقاومت کابل در برابر شرایط مرطوب.
جزئیات ساختار
| تعداد فیبر | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| تعداد لوله ها | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| فیبر در هر لوله | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| میله پرکننده | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| قطر لوله گشاده (± 0.1mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| قطر داخل پوشش (±0.2mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| قطر بیرونی (±0.5mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| ضخامت قطر خارج (± 0.1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| لوله گشاده | مواد | PBT | رنگ | طیف استاندارد | |||
| میله پرکننده | مواد | PP | رنگ | سیاه | |||
| پر کردن لوله | مواد | مخلوط پرکننده | |||||
| عضو نیروی مرکزی | مواد | FRP | قطر | 2.0mm | |||
| سیستم خنک کننده آب | مواد | نوار ضد آب / ژل پرکننده | |||||
| سیم ریپ | مقدار | دو تا | رنگ | سفید | |||
| پوشش داخلی | مواد | PE | رنگ | سیاه | |||
| زره | مواد | نوار فولادی لوله دار | |||||
| پوشش بیرونی | مواد | PE | رنگ | سیاه | |||
عملکرد مکانیکی و محیط زیست
| مقاومت کششی | بلند مدت ((N) | 1000N | |||||
| کوتاه مدت ((N) | 3000N | ||||||
| بار خرد | بلندمدت | 3000N/100mm | |||||
| کوتاه مدت | 1000N/100mm | ||||||
| شعاع خم | پویا | 20D | |||||
| استاتیک | 10D | ||||||
| دمای نصب | -10°C+60°C | ||||||
| دمای ذخیره سازی | -40°C+70°C | ||||||
ویژگی های فیبر
| نوع فیبر | واحد | SM G652D | MM 50/125 | MM 62.5/125 | |||
| شرایط | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| کاهش | dB/km | ≤0.35/0.20 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر پوشش | امم | 125±0.3 | 125±0.3 | 125±0.3 | |||
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر پوشش | امم | 242±3 | 242±3 | 242±3 | |||
