| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYTS |

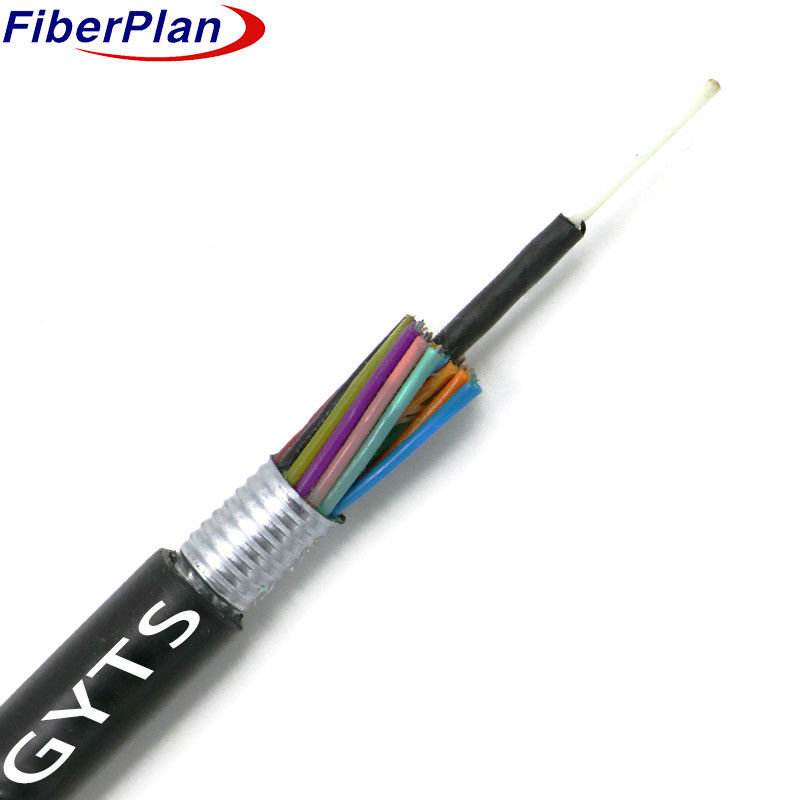

کابل های چند لوله ای پنل شده فیبر نوری قابل اعتماد
توضیحات
کابل از فیبر های تک حالت و چند حالت در یک لوله گشاده مقاوم در برابر آب ساخته شده است
علاوه بر این، یک سیم فولادی، پوشش داده شده با پلی اتیلن برای تعداد فیبر بالاتر، تقویت تنظیم می شود.
این ترتیب، به خوبی در یک هسته فشرده در کنار لوله ها و پرکننده ها قرار می گیرد، از حفاظت اضافی از یک
لایه PSP. در نهایت کل هسته توسط یک پوشش PE احاطه شده است، اطمینان از قابلیت اطمینان سطح بالا و
دفاع در برابر عناصر خارجی
درخواست
1 انعطاف پذیری در فضای باز: برای استفاده در فضای باز طراحی شده است، اطمینان از عملکرد قابل اعتماد در چالش های مختلف
شرایط آب و هوایی در خارج.
2 نصب همه کاره: انعطاف پذیری در گزینه های استفاده را ارائه می دهد، مناسب برای نصب هوا یا لوله،
با توجه به نیازهای مختلف نصب.
3 سازگاری ارتباطات: پشتیبانی از انتقال داده های بی نقص برای هر دو انتقال فاصله طولانی و محلی
شبکه های منطقه ای، که می توانند تنظیمات ارتباطی مختلف را در فاصله های مختلف در اختیار داشته باشند.
ویژگی
عملکرد قابل تنظیم: عملکرد ثابت را در میان دمای مختلف و استرس مکانیکی تضمین می کند.
اطمینان از قابلیت اطمینان در محیط های مختلف.
2 ساخت و ساز محکم: لوله های انعطاف پذیر و مقاوم در برابر هیدرولیز، حتی در هوای مرطوب نیز دوام می یابند
شرایط.
3 حفاظت از فیبر: ترکیبات تخصصی در داخل لوله ها به طور موثر از فیبر های محصور شده در برابر خطرات بالقوه محافظت می کنند
آسیب.
4 تعادل قدرت و انعطاف پذیری: مقاومت در برابر خرد شدن، انعطاف پذیری و محافظت UV از پوشش PE را تعادل می دهد،
اطمینان از دوام در برابر فشار های خارجی
5 طراحی ضد آب: استفاده از اقدامات مانند یک سیم فولادی عضو قدرت مرکزی، پر کردن ترکیبات در داخل
لوله ها و هسته کابل، و یک لایه PSP، حفظ یکپارچگی آبپاش و افزایش مقاومت در برابر رطوبت.
جزئیات ساخت کابل
| تعداد فیبر | ۲ تا ۱۴۴ هسته | |||||||
| موانع رطوبت | سیستم مسدود کننده آب | |||||||
| عضو نیروی مرکزی | مواد | سیم فولادی/FRP/FRP با پوشش PE | ||||||
| اندازه | 1.5mm~2.0mm | |||||||
| لوله گشاده | مواد | PBT | ||||||
| قطر | Ф2.2 ((خارج/درونی) | |||||||
| پر کردن لوله | ترکیب پر کردن لوله | |||||||
| زره | مواد | نوار فولادی لوله دار | ||||||
| پوشش بیرونی | مواد | PE،HDPE | ||||||
| قطر | 8.0±0.2mm | |||||||
رنگ فیبر
|
تعداد فیبر 8 هسته هادر هرلوله |
1 | 2 | 3 | 4 | 5 | 6 |
| آبی | نارنجی | سبز | قهوه ای | خاکستری | سفید | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| قرمز | سیاه | زرد | بنفش | صورتی | آب | |
| رنگ 13 ~ 24 با یک ردیاب سیاه نشان داده می شود. برای رنگ سیاه نیازی به ردیاب سیاه نشان داده نشده است، به جای رنگ طبیعی استفاده می شود. | ||||||
مشخصات مکانیکی کابل
| هسته | قطر کابل | وزن | |||||
| 2 هسته به 60 هسته | 8.0±0.2mm | 115±2kg/km | |||||
| ۷۲ هسته | 10.4±0.2mm | 120±4kg/km | |||||
| 96 هسته | 12.4±0.3mm | 180±5kg/km | |||||
| 144 هسته | 14.4±0.4mm | 245±5kg/km | |||||
| کمترین شعاع خم شدن ((ملی متر) | بلندمدت | 10D | |||||
| خم کردن شعاع ((ملی متر) |
کوتاه مدت | 20D | |||||
| حداقل مجاز مقاومت کششی ((N) |
بلندمدت | 600 | |||||
| حداقل مجاز مقاومت کششی ((N) |
کوتاه مدت | 1500 | |||||
| بار خرد (N/100mm) | بلندمدت | 300 | |||||
| بار خرد (N/100mm) | کوتاه مدت | 1000 | |||||
| عملیات درجه حرارت (°C) |
-40 ~ +70 | ||||||
| نصب درجه حرارت ((°C) |
-20 ~ +60 | ||||||
ویژگی فیبر
| سبک فیبر | واحد | SM G652 |
SM G652D |
ام ام 50/125 |
ام ام 62.5/125 |
ام ام OM3-300 |
|
| وضعیت | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ضخامت | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.۰/۱0 | .... | .... | |||
| افسردگی | 1550nm | Ps/ ((nm*km) | .... | ≤18 | .... | .... | افسردگی |
| 1625nm | Ps/ ((nm*km) | .... | ≤22 | .... | .... | ||
| پهنای باند | 850nm | MHZ.KM | .... | .... | 400 پوند | ¥160 | پهنای باند |
| 1300nm | MHZ.KM | .... | .... | 800 پوند | ¥500 | ||
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | 1302 پوند ≤1322 |
.... | .... | 1295 پوند، ≤1320 |
|
| شیب صفر فشار | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| ارزش پیوند طراحی PMD | سلام2* کیلومتر) | ≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موج قطع فیبر λc | nm | ¥ 1180 ≤1330 |
1180 پوند ≤1330 |
.... | .... | .... | |
| سفت کردن کابل طول موج λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| MFD | 1310nm | امم | 9.2±0.2 | 9.2±0.2 | .... | .... | .... |
| 1550nm | امم | 10.4±0.6 | 10.4±0.6 | .... | .... | .... | |
| گشایش عددی ((NA)) | .... | .... | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| مرحله ((معادل دو طرفه اندازه گیری) |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| نامنظمیت در فیبر طول و نقطه |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم تداوم | |||||||
| پخش مجدد تفاوت ضریب |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| یکنواخت خفیف | dB/km | ≤0.01 | ≤0.01 | ||||
| دیمتر هسته | امم | 50±0.9 | 62.5±2.1 | 50±0.9 | |||
| قطر پوشش | امم | 125.0±0.2 | 125.0±0.2 | 125.0±0.3 | 125.0±0.3 | 125.0±0.5 | |
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر پوشش | امم | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| پوشش/چافینچ خطای متمرکز |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| پوشش غیر گردی | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطای محوری بودن هسته / پوشش | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| شعاع پیچ و تاب | امم | ≤4 | ≤4 | .... | .... | .... | |
