| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYTS53 |

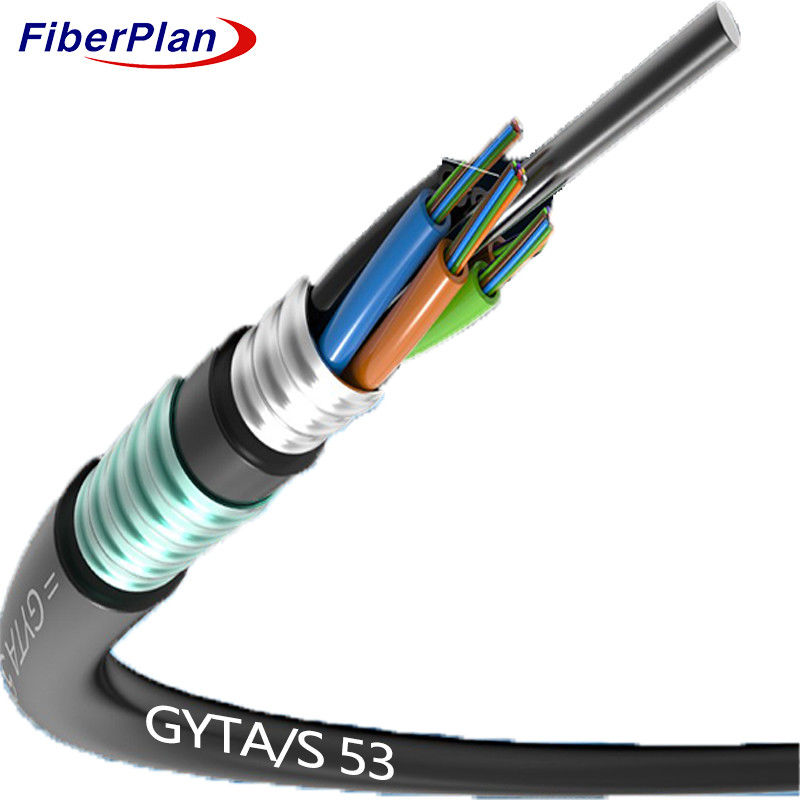

کابل های فیبر نوری قابل اعتماد برای ارتباطات طولانی مدت و شبکه های محلی
توضیحات
فیبر ها در لوله های پلاستیکی با قدرت بالا که با یک ترکیب مقاوم در برابر آب پر شده اند قرار دارند.
در مرکز هسته یک سیم فولادی است که به احتمال زیاد با پلی اتیلن برای کابل هایی با تعداد فیبر بالاتر پوشش داده شده است.
این لوله ها و مواد پرکننده، عنصر مقاومت را محاصره می کنند و یک
برای محافظت در برابر آب، هسته با یک ترکیب محافظ پر شده و در
یک پوشش داخلی نازک PE. پس از اعمال PSP (پولی اتیلن ترفتلات) ، کابل با یک پوشش بیرونی PE تکمیل می شود
گره.
درخواست
* برای استفاده در فضای باز: طراحی شده برای تحمل شرایط مختلف محیط زیست، ایده آل برای تنظیمات بیرونی.
* سازگاری همه جانبه: مناسب برای نصب هوا، کانال و دفن مستقیم، ارائه گزینه های تعویض پذیر.
* سازگاری با ارتباطات: متناسب با ارتباطات طولانی مدت و اتصال شبکه منطقه محلی
پاسخگویی به نیازهای ارتباطی متنوع در محیط های بیرونی.
ویژگی
1 عملکرد مکانیکی و دمایی قوی: اطمینان از قدرت قوی و انعطاف پذیری در میان دمای،
تضمین عملکرد قابل اعتماد.
2 لوله گشاده مقاوم به هیدرولیز: با محافظت از اجزای خود از
آسیب های هیدرولیزی
3 ترکیبات مخصوص پر کردن لوله: دوام و عملکرد فیبر را از طریق یک ترکیب تخصصی افزایش می دهد.
4 مقاومت در برابر خرد و انعطاف پذیری: تعادل مقاومت در برابر فشار در حالی که اطمینان از سازگاری در طول نصب
5 اقدامات طراحی ضد آب:
* عضوی از نیرو مرکزی سیم فولادی
* پر کردن کامل لوله ها و هسته کابل
* مانع رطوبت APL
* PSP برای مقاومت در برابر رطوبت
* ماده ای که آب را مسدود می کند
جزئیات ساخت کابل
| تعداد فیبر | 12- 144 هسته | |||||||
| طناب پر کردن | 4-0 | |||||||
| موانع رطوبت | سیستم مسدود کننده آب | |||||||
| عضو نیروی مرکزی | مواد | سیم فولادی/FRP | ||||||
| اندازه | 1.2 میلی متر | |||||||
| پر کردن لوله | ترکیب پر کردن لوله | |||||||
| پوشش داخلی | مواد | PE/HDPE | ||||||
| قطر | 2.0mm | |||||||
| لوله گشاده | مواد | PBT | ||||||
| قطر | Ф2.2 ((خارج/درونی) | |||||||
| زره ای درونی | مواد | نوار آلومینیومی | ||||||
| زره های بیرونی | مواد | نوار فولادی لوله دار | ||||||
| پوشش بیرونی | مواد | PE/HDPE | ||||||
| قطر | 1.7±0.2mm | |||||||
رنگ فیبر
| تعداد فیبر8 هستهدر هر لوله | 1 | 2 | 3 | 4 | 5 | 6 |
| آبی | نارنجی | سبز | قهوه ای | خاکستری | سفید | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| قرمز | سیاه | زرد | بنفش | صورتی | آب | |
| رنگ 13 ~ 24 با یک ردیاب سیاه نشان داده می شود. برای رنگ سیاه نیازی به ردیاب سیاه نشان داده نشده است، به جای رنگ طبیعی استفاده می شود. | ||||||
مشخصات مکانیکی کابل
| هسته | قطر کابل | وزن | |||||
| از 24 هسته تا 42 هسته | 14.0±0.2mm | 150±2kg/km | |||||
| ۴۸ هسته | 14.0±0.2mm | 200±2kg/km | |||||
| 60 هسته | 14.0±0.2mm | 205±2kg/km | |||||
| 72 هسته | 15.5±0.2mm | ۲۱۰±۵ کیلوگرم در کیلومتر | |||||
| 96 هسته | 17.1±0.2mm | ۲۷۰±۵ کیلوگرم در کیلومتر | |||||
| 144 هسته | 20.3±0.2mm | 310±5kg/km | |||||
| کمترین شعاع خم شدن ((ملی متر) | بلندمدت | 10D | |||||
| کمترین شعاع خم شدن ((ملی متر) | کوتاه مدت | 20D | |||||
| حداقل مقاومت کششی مجاز ((N) | بلندمدت | 3000 | |||||
| حداقل مقاومت کششی مجاز ((N) | کوتاه مدت | 4000 | |||||
| حداقل بار خردش قابل قبول (N/100mm) | بلندمدت | 1000 | |||||
| حداقل بار خردش قابل قبول (N/100mm) | کوتاه مدت | 3000 | |||||
| دمای کار (°C) | -40 ~ +70 | ||||||
| دمای نصب ((°C) | -15 ~ +60 | ||||||
ویژگی فیبر
| سبک فیبر | واحد | SM G652 |
SM G652D |
ام ام 50/125 |
ام ام 62.5/125 |
ام ام OM3-300 |
|
| وضعیت | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ضخامت | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.۰/۱0 | .... | .... | |||
| افسردگی | 1550nm | Ps/ ((nm*km) | .... | ≤18 | .... | .... | افسردگی |
| 1625nm | Ps/ ((nm*km) | .... | ≤22 | .... | .... | ||
| پهنای باند | 850nm | MHZ.KM | .... | .... | 400 پوند | ¥160 | پهنای باند |
| 1300nm | MHZ.KM | .... | .... | 800 پوند | ¥500 | ||
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | 1302 پوند ≤1322 |
.... | .... | 1295 پوند، ≤1320 |
|
| شیب صفر فشار | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| ارزش پیوند طراحی PMD | سلام2* کیلومتر) | ≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موج قطع فیبر λc | nm | ¥ 1180 ≤1330 |
1180 پوند ≤1330 |
.... | .... | .... | |
| سفت کردن کابل طول موج λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| MFD | 1310nm | امم | 9.2±0.4 | 9.2±0.4 | .... | .... | .... |
| 1550nm | امم | 10.4±0.8 | 10.4±0.8 | .... | .... | .... | |
| ارقام گشایش ((NA) |
.... | .... | 0.200±0.015 | 0.۲۷۵±۰ 015 |
0.200±0 .015 |
||
| مرحله ((معادل دو طرفه اندازه گیری) |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| نامنظمیت در فیبر طول و نقطه |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم تداوم | |||||||
| پخش مجدد تفاوت ضریب |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| یکنواخت خفیف | dB/km | ≤0.01 | ≤0.01 | ||||
| دیمتر هسته | امم | 50±10 | 62.5±25 | 50±10 | |||
| قطر پوشش | امم | 125.0±01 | 125.0±01 | 125.0±01 | 125.0±01 | 125.0±01 | |
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر پوشش | امم | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| پوشش/چافینچ خطای متمرکز |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| پوشش غیر گردی | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطای محوری بودن هسته / پوشش | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| شعاع پیچ و تاب | امم | ≤4 | ≤4 | .... | .... | .... | |
